Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 [49] 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 Величины коэффициентов s я t для выбранной конфигурации магнитоировода известны; коэффициент г ирини-мается равным г=1-2. Так, например, для броневых магнитопроводов минимального веса, у которых 5=1 и г -2,5, имеем: при г - 1 a.Q,8fS~co7, (4-11) при г = 2 a.Q,67fSl. (4-12) Определив из (4-10) два значения а, соответствуюиие значениям г-\\ и / = 2, далее следуег но таблицам типовых магнитопроводов (ПЗ-1-ПЗ-4) выбрать магнитопровод, линейный размер которого наиболее близок к одному из найденных .вьине значений а. Однако на практике можно выбирать магнитопроводы непосредственно но найденным выше величинам иро-изведения 5ст5ок, которые приведены в табл. ЛЗ-!-1ПЗ-4. Выбрав магннтонровод, следует выписать из указанных вын1е таблиц все необходимые для дальнейших расчетов справочные данные: типоразмер, основные геометрические размеры магинтопровода, а также его .вес, сечение и величину Sct5oi,-. После того как выбран магнитопровод трансформатора, нетрудно найти величину полных потерь в стали, намагничивающей мощности и относительное значение тока холостого хода. Полные потерн в стали могут быть ориентировочно определены по формуле (1-29) или более точно - по формуле Рст--Pc-GcT (4-13) где /?ст - удельные потери (иа 1 кг стали). Величина удельных потерь зависит от выбранного значения магнитной индукции, марки стали, ее толщины и частоты сетн. На рнс. 4-1 и 4-2 приведены экспериментальные кривые зависимости удельных потерь в стали от индукции для наиболее часто применяемых марок трансформаторной стали. После того как определены полные потери в стали, можно найти абсолютное и относительное значение ак-  2000 WW 6000 ШО lOODQ 12000 IWOO l6U00zc Рнс 4-1. Удельные Потери н трнисформаториой стали Э42 (толщина пластины 0,35 д-и) при частоте 50 гц. тив1юй составляющей тока холостого хода по формулам (1-40) и (1-41), Величину номинального тока первичной обмотки, необходимую для определения относительного значения тока холостого хода, находим по формуле 1)- (/,Т] cos If (4-14) где 2Р2-суммарная мощность вторичных обмоток. Величины г\ н cos ф трансформатора, входящие в выражение (4-14), могут быть ориентировочно определены в зависимости от мощности, отдаваемой трансформатором, по данным табл. 4-5. Полная намагничивающая мощность может быть определена по формуле (1-43). Удельная намагничиваю-

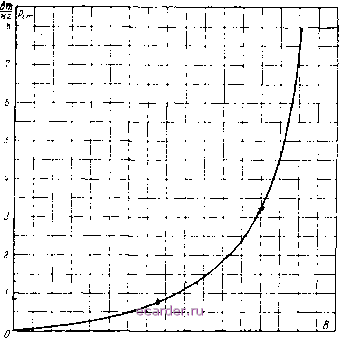

Рис. -1-2. Уделише потери в трансформаторных сталях при частоте 400 гц. Таблица 4-5
