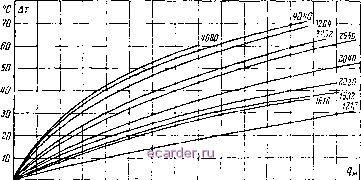

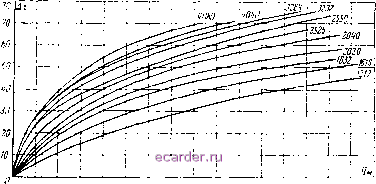

Слаботочка Книги на которого в завргспмости от диаметра провода была приведена выше в табл. 4-8. В заключение этого этапа расчета следует определить зазор между катушкой и сердечником (для броневых трансформаторов) или двумя катупгками (дли стержневых трансформаторов). Если величина этого з:]-зора, равная с-aky, (для броневых траггсформаторов) или с - 2а/гн (для стержневых трансформаторов) лежит в пределах от 0,5 до 1,0 мм, то катушка нормально укладывается в окне сердечггика. Если полученный зазор меньнге указанного, то следует либо увеличить индукцию, либо подобрать нрово.ча меныних диаметров. На этом консгруктнвный расчет обмоток трансформаторов броневой и стержневой конструкции заканчивается. 4-5. ОПРЕДЕЛЕНИЕ НЛГРЕВЛ ОБМОТОК После того как 11айденьг геометргнгеские размеры обмоток, можно нсренги к определению их рабочей температуры. * Суи1ествуют два основных метола определения установившейся телггера гуры перегрева трансформаторов малой мощности, В нервом из них, нашедшем иаибол!,-niee нрименепне в ряде сугцсгтвуюнщх методов расчета, устано!Вившаяся температура перегрева определяется нз выражения (1-50) уст -- (. - , {, т р J г р где суммарная удельная теплоемкость трансформатора Сту определяется из (1-51), его общий вес Gp из (1-52), а постоянная времени нагрева - из эмпирического выражения Т, 600---, (4-28) Обычно прн выполнении практических расчетов рекомендуются следующие средние значе 0 т гоо зоо т т son 7оо зоо т тоо то то то товт/м Рис. 4-6. Кривые зависимости иревышения тсмлературы от удслыюй поаерх:но<;тнои .нагрузки для б/роновых тра1нсфор;мат0ров (ic пластинчатыми магнито1Проводами) при частоте сети 50 гц. ся принимать некоторые средние и неизменные в заданном диапазоне мощностей значения коэффициента теплоотдачи. Так, в {Л. 3] рекомендуется значение атр = -1,3- 10- Однако экснеримеитальные данные, приведенные в § 1-3, показывают (рис. 1-7), что величины коэффициентов теплоотдачИ не остаются постоянными, а изменяются в значительных пределах в зависимости от частоты питающей сети и мощности трансформатора. Поэтому пользование усредненными значениями а приводит к большим ошибкам. Для более точного определения установившейся температуры перегрева обмоток транс- форматоров, работающих при частоте 50 н 400 гц, следует находить величины ом по кривым рис. 1-7. Для трансформаторов броневой конструкции с маг-гнгтопроводами по нормалям, приведениьш в приложении Ш-1 и Ш-2, .хорощие результаты могут быть получены при определении температуры перегрева по экспериментальным кривым, приведенным на рнс. 4-6 {для частоты 50 гц) и 4-7, 4-8 {для частоты 4i00 гц). Эти кри-  т гоо зт т soo воа 7оо soo wo woo гт то wo то вт/м Рис. 4-7. Кривые зависи.мсч:ти превытиения температуры от удельной иоверхнс>ст1ной нагрузки для 6poiHeiiiiix трансформаторов (с пластин-чатыми Mai-flHTaiiijJDBoaaMH) ири частоте сети 400 щ. tibic представляют собой семейство зависимостей ннда ,\гур. = /((? ) для различных типоразмеров магнитопро-ио.ча, где вт м (4-29) представляет собой удельную поверхностную нагрузку, 1 с. отнощсние потерь в обмотках к площади охлаждающей поверхности. В связи с тем, что торцовые поверх-iiocTH катущки и часть ее боковых поверХ1ЮСтен, закры-ihie сердечником, в процессе передачи теп.та окружающей среде практически ие участвуют, при построении р[1вых рис. 4-6, 4-7, 4-8 принято, что охлаждающая по-исрхность в формуле (4-.29) в.ключает в себя лишь от-ibiTbie боковые новерхиости катушки. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 [53] 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 |
