расчетные выражения для рассматрнваияой задачи в .соот-ветствин с уравнениями (1М) и (11-2) будут иметь внд

Х2., = 2ГгAxs,ifikiМ)-{-2Хз i-ifkx ~Хг,1-и

ДдГг 1 = Х% i - Xit-i,

Axi i = Xi i - Xi. i-i,

1 = 2x1, i/ih M) + 22X3. i-i - Ui-i.

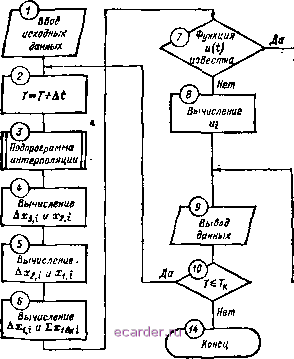

Структурная схема алгоритма синтеза, объединенная; для решения задач функционального и структурно-параметрического синтеза, привечена на рис. 11-6.

(11-9


г<5>

Вычисление

Впределете характеристики и мета включении aSpam-тй связа

г®-

Вычисленив коэффициента о5-ртиой свяш

Рис. и-6

Процедура вычислений заключается в следуютт.

1. Вводятся начальные условия для всех переменных, равные нулю, численные значения всех известных параметров системы, i*iar счета Д(, идентификаторы переменных, массив узлов интерполяции. В качестве узлов интерполяции выбраны 12 точек заданной функциональной зависимости = / (О (оператор /).



2. Оператор 2 осуществляет вычисление текущего времени счета.

3. Подпрограмма интерполяции (оператор 3) осуществляет вычисление переменной Хз в точках, отличных от узлов интерполяции.

4. Операторы 4 и 5 обеспечивают соответственно вычисление приращений переменных Ддгз; н Дхг,( н абсолютных значений Xsi и по (11-9).

5. Оператор 6 обеспечивает вычисление по (11-9) Ахц и результирующего входного воздействия иа первое звено Sibx* из соотношения

6. Логический оператор 7 проверяет условие задания входного воздействия. В рассматриваемой первой задаче функция и (t) неяз-вестна, следовательно, осуществляется переход к оператору 8.

7. Оператор 8 обеспечивает вычисление функций и (f) по последнему уравнению (11-9).

8. Оператор 9 обеспечивает вывод полученного результата на устройство печати.

9. Логический оператор Ю проверяет условие окончания счета. Если это условие не выполняется, то осуществляется возврат к оператору 2 для вычисления иа последующих шагах по той же процедуре. В противном случае решение задачи считается законченным.

Сладуег заметить, что в рассматриваемом примере структура и параметры всех трех звеньев известны, осуществляется синтез воздействий на вход первого звена. В соответствии с этим в рассматриваемом случае процедура вычислений запрограммирована с целью уменьшения числа операций ие по параллельному принципу (см. рис. 11-3, б), а по последовательному, т. е. зацикливается вся программа расчета. Характеристика функционального воздействия на вход системы и (t), полученная в результате проведенного синтеза, приведена иа рис. 11-7. Она имеет внд линейной зависимости и = kf, где k - 10.


0,2 0,3

Рис. 11-7

0,4 t,c



11-3-2. ЗАДАЧА ВТОРАЯ -СТРУКТУРНО-ПАРАМЕТРИЧЕСКИЙ СИНТЕЗ

Задай массив узлов, аппроксимирующих заданный закон изменения выходной координаты системы Хз ~ f {t}. Известны структура последовательной цепочки звеньев с выходными координатами Хх, х2 И Хз (см. рис. 10-32) и численные значения нх параметров, приведенные выше. Задан закон изменения внешнего воздействия на вход системы и = kt.

Требуется определить дополнительное входное воздействие иа вход первого звена, осуществляемое обратными связями и реализующее заданный закон изменения выходной координаты х, а по нему найти число, вид, место включения и параметры обратных связей.

Расчетные уравнения для рассматриваемой задачи в соответствии с (11-1) и (11-7) будут иметь вид

ЛГз, i = ДЛз, ,/(4 Д) -Ь 23, i-i/ki - Х2,

ДЛг, i =Xi.i - Jfa, i-i*>

Xi. i = 2Ti Длз. (3 t) -h 2x2. i-i/ka - Xi, Дх1. i = Xii - Xi, j-i;

£x,n i = Axij/{ki At) - ( i i - k Atl2).

(11-10)

Структурная схема алгоритма синтеза для решения рассматриваемой задачи приведена на рис. 11-6.

Процедура вычислений заключается в следующем.

1. Вводятся (оператор 1) исходные данные, описанные в предыдущей задаче. Однако в связи с изменетнем постановки задачи в исходные данные вместо информации об обратной связи (коэффициент а) вводится информация о внешнем входном воздействии на систему (коэффициент А).

2. Операции, выполняемые операторами 2-б, остаются прежними, описанными в предыдущей задаче.

3. Поскольку в рассматриваемой задаче функция и {f) иа входе системы известна, то логический оператор 7 осуществляет переход к оператору 11.

4. Оператор обеспечивает вычисление искомых воздействий обратных связей по последнему уравнению системы (11-10).

5. Оператор 12 обеспечивает нахождение места включения и характеристику обратной связи. В диалоговом режиме эта операция осуществляется вычислением и выводом на дисплей зависимостей Xi.f = f (SXi. .,-), X2.i = / (SXi..i), = / (SXi..i) и анализом иижен)ом-оператором получаемых характеристик с точки зрения их реализуемости. В рассматриваемом примере дополнительное воздействие на вход первого звена от обратных связей реализуется одной линейной связью по выходной координате х.
