Наконец, наиболее общим принципом проектирования при поиске новых решений является непосредственный синтез систем управления. Сущность его заключается в том, что проектировщик по известной модели объекта управления и заданной целевой функции специальными методами синтеза определяет структуру, характеристики, численные значения параметров системы и виды сторонних функциональных воздействий.

Свобода действий проектировищка обычно ограничена. Чаще всего встречаются параметрические ограничения, связанные с тем, что при выборе какого-либо элемента системы проектировщик вынужден считаться с заданным диапазоном возможных изменений его параметров. Примером могут служить ограничения, связанные с конечностью коэффициентов усиления, наличием постоянных времени и т. п. Не менее часто приходится иметь дело с функциональными ограничениями, обусловленными тем, что предельные значения выходных переменных элементов системы ограниченны. Примером могут служить насыщение магнитной системы электрической машины, ограничение выходного напряжения операционного усилителя и т. п. приходится также учитывать энергетические возможности ряда элементов, т. е. ограничения по потребляемой илч выделяе\юй энергии, а также по запасу энергии. С одной стороны, энергетические ограничения характеризуют значение потребляемой или отдаваемой мощности элементов, с другой - их эксплуатационную надежность н работоспособность. Наконец, следует иметь в виду н инфорл!ационные ограничения, закл!очающиеся в том, что не все переменные процесса, интересующие проектировщика, могуг быть измерены или наблюдаемы.

Упомянутые выше основные ограничения в зависимости от характера поставлшной задачи определяют также и выбор рационального метода исследования. При проектировании приходится решать как линейные, так и нелинейные задачи, использовать ручные и машинные методы проектирования, расчета и исследований, выбирать наиболее приемлемые для решаемой задачи алгоритмы синтеза н анализа системы.

1-2. МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ АСУ ЭП

t-2-l. МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ НЕЛИНЕЙНЫХ АСУ ЭП

И ИХ ЛИНЕАРИЗАЦИЯ

Для того чтобы исследовать автоматическою систему управления, н в частности АСУ ЭП, необходимо располагать ее атематически м описанием, т е системой дифференциальных уравнений, характеризующих зависичостн координат системы от внешних воздействий и друг от друга. В частном случае, когда производные по времени от координат равны нулю, эти уравнения обращаются в алгебраические, описывающие статику системы

Наиболее распространенными способами математического описания, используемыми при проектировании и исследовании АСУ ЭП, являются- дифференциальные уравнения, записываемые в той или иной форме, структурные схемы, являющиеся графической интерпретацией дифференциальных уравнений; мат-

рнчные структурные схемы, находящие в нестоящее время наибольшее распространение прн описании линеаризованных систем. Описание системы в влде дифференцнау1ьных уравнений в нормальной форие Коши позволяет п[вдставить CTpvKiypHjro схему системы в виде ряда связанных между собой элементарных интегрирующих звеньев (3]. В нелинейной системе коэффициенты дифференциальных уравнений непостоянны в могут быть либо функциями времени, что в системах электропривода встречается сравнительно редко, либо, как это бывает чаще, представлять собой функции переменных (координат) системы. На элементарное Звено могут воздействовать также функции произведения внешних входных воздействий или переменных системы. С учетом сказанного для элементарного k-vo звена можно записать

где fi - инерционный коэффициент, который характеризует элементарное звено и в общем случае может быть переменным; - производная от переменной на выходе рассматриваемого k-то звена; Sf (х,) - сучма воздействий, линейно или нелинейно зависящих от внешних воздействий или переменных системы, в том числе и от переменной х; (х/X Xq)-сумма воздействий, зависящих от произведения внешних воздействий или переменных.

Ограничив для конкретности число входов и полагая, что

S F {Xt) = F (ti) -F (Xk) = -Jfo,с; 1:F (Xj X Xg) = xs

(где xj, Xr, Xg - некоторые входные воздействия илн переменные системы; F (х/) - входной сигнал, нелинейно зависящий от Xi; F {х) - сигнал нелинейной обратной связи, охватывающий рассиатривасше зшемектарное звено), а также считая, что, как Это бывает обычно, И* = const, структурную схему элементарного звена можно представить в виде рис. 1-3, а. На ней статические характеристики нелинейных связей F (xi) и F (х) представлены графически. В установившемся режиме результирующий входной сигнал на интеграторе равен нулю, т. е. х =

Координаты XI, Xk, Хг, Xg, Ло. с представляют собой физические величин!, например напряжение, ток, скорость и т. п. Это удобно, так как значения, фигу-рирукнцие в математическом описании, равны значениям реальных физических величин. Однако при рассмотрении сложных автоматических систем большое число размерных коэффициентов часто делает структурную схему громоздкой, затрудняет ее понимание. В тех случаях, когда основной задачей является комплексное исследование сложной системы, структурную схему можно упростить за счет перехода к относительным величинам, т. е. применить нормирование.

Под величиной в относительных единицах (о. е.) понимают отношение некоторой величины л к ее базовому значению Х, за которое принимают обычно значение в наиболее характерном устаповившгчся режиме. Если в рассматриваемой схеме за базовое значение Xh принять g, то базовым значением сигнала обратной связи Хо.с.6 1здо выбрать значение, соответствующее б> характеристике обратной связи. Это же значение целесообразно выбрать базовым для входных величин x,fi~ F (xi) и х = д:. Тогда Xiq определится по статической характеристике связи, как показано на рнс. 1-3, а, а определение базовых значений

и Xjб дачжио быть произведено из равенства Хб-й -о-с б, причем одно из базовых значений может быть выбрано произвотьно. Структурная схема в о. е. будет иметь вид рис. 1-3, б. Характеристики нелинейных связей в о, е. получены из исходных путем деления значений, отложенных по осям координат, на соответствующие базовые значения. Постоянный коэффициент

Firi АнХ,;бХо.с.б

имеющий размерность времени и зависящий от выбора базовых значений величин на входе и аыходе мементарного звена, называется базовой постоянной сременн Щ.

Базовая постоянная времени может быть определена так называемым инте-гральным методом. В соответствии со структурной схемой в о. е. можно записать

Если рассматривать переходный процесс, в котором выходная переченнзя изменяется от О до I (в абсолютных единицах - от нуля до базового значения), то в результате интегрирования этого выражения получается

] 00

откуда

Если и Xq.c представляют собой электрические напря:жения или являются физическими величинами, которые могут быть преобразованы в н)пря <сьия> 1о с покощью интегратора легко реализуется схема для определения 7 * б го измеренным входному сигналу и сигналу обратной связи.

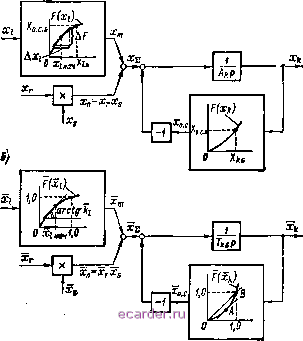

Рис. 1-3

Многие системы, в частности системы стабилизации, работают при некотором определенном для данного режима значении регулируемой координаты. Это позволяет произвести линеаризацию системы известным из теории автоматического управления способом, когда переходят к приращениям координат, используют Коэффициенты передачи зшементов, определенные в рабочей точке, и заменяют произведения приращений переменных их суммой. Так, а схеме рис. 1-3, 6 коор-
