1-3. СТАНДАРТНЫЕ НАСТРОЙКИ И ИХ ПРИМ1НЕНИЕ 1-3-1. СТАНДАРТНЫЕ НАСТРОЙКИ ПРОСТЕЙШИХ КОНТУРОВ

В ряде практических случаев реа.1ьные контуры регулирования могут быть сведены к простейшим контурам второго нли третьего порядка, настройка которых осуществляется путем выбора по опре-деченным правилам параметров регулятора. Обратимся для начала к элементарному контуру (рис. 1-5, а).

Настройка на оптимум по модулю. Если осуществлять коррекцию контура только за счет изменения коэффициента передачи пропорционального (П) регулятора kp {или путем применения регулятора с определенными динамическими свойствами, о чем будет сказано ниже), то можно звенья с постоянными времени и отнести к неизменяемой части системы, обозначив ее передаточную функцию через Wh (Р)- Тогда передаточная функция разомкнутого контура будет

W{p)=Wp{p) wap),

(p)=jio{p);

(р) - передаточная функция регулятора; (р) - передаточная функция объекта регулирования.

В рассматриваемом контуре (р) = k/(Tt,p), а регулятор пропорциональный, благодаря чему #р (р) = ftp.

Выбирая передаточный коэффициент регулятора по формуле

МОЖНО получить:

(>)-щлк- (1-6)

Передаточная функция замкнутого контура в соответствии с выражением Wa(p) = -\- {p)Wo.Ap)] получается в виде

Таким образом, выбор kp в соответствии с формулой (1-6) приводит к тому, что рассматриваемый контур описывается передаточной функцией колебательного звена с коэффициентом демпфирования I - Y2/2. Тот же результат был бы получен при рассмотрении нормироваииой структурной схемы рис. 1-5, б, если бы ко;[)фи-циент передачи регулятора в относительных единицах был принят равным

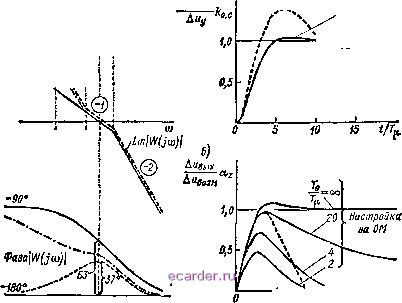

Логарифмические частотные характеристики (ЛЧХ), соответствующие передаточной функции W (р), изображены сплошными линиями на рис. 1-6. Цифрой -Ь обозначен наклон -20 дБ/дек, цифрой -2 - наклон -40 дБ/дек. При ступенчатом управляющем воздействии выходная величина в первый раз достигает установившегося значения через время 4,7 Т, перерегулирование составляет 4,3 % (рис. 1-7, а). Длительность переходного процесса не зависит от постоянной времени объекта и определяется только малой постоянной времени 7),. Такой способ настройки называется настройкой на оптимум по модулю (ОМ). Смысл этого термина в том, что при настройке на ОМ стремятся в широкой полосе частот сделать модуль частотной характеристики замкнутого контура близким к единице 151].

X \ i

AUgbix

Иастройка том иаСО


Рис. 1-6

Настройка иа СО Рис, 1-7

Реализация настройки па ОМ возможна и при других передаточных функциях объекта. Если объект представляет собой апериодическое звено с передаточной функцией по управлению Wo (р) = = /(Го/? то должен быть использован пропорциоиально-

иитегральиый (ПИ) регулятор с передаточной функцией

(1-9)



где рр определяется по формуле, аналогичной (1-5), а постоянная времени регулятора выбирается равной постоянной времени объекта:

==-2ГгЬ- = 0. (1-10)

Еслч в контуре нет большой постоянной времени То, а передаточная функция неизменяемой части равна W (р) = L Г, то регулятор должен быть интегрирующим:

W,{P) = f,/P, (ЬП)

Если объект имеет передаточную функцию по управлению

°>-(г .р+?;(Ь+.> (-2)

при >> 7*02, то аналогичный результат может быть получен, если применить пропорцноиальио-интегрально-дифференцнальный (ПИД) регулятор с передаточной функцией

Ир {Р) = Рр -Tpip )

выбрав Рр -= TJ{2TKyKKK с) н положив Тр = Tpj, Тр = Т..

Возвращаясь к объекту в виде апериодического звена, реакция которого на возмущение характеризуется передаточной функцией возмАоР + и WOKHO записать передаточную фуикцию замкнутого контура по возмущению:

После подстановки сюда \ (р) из выражения (1-6) для передаточной функции контура, настроенного на ОМ, и умножения обеих частей равенства на - To/{2Tkoэy) получается

При данном ступенчатом приращении возмущения отклонение выходной координаты зависит от а, т. е. от соотношения параметров контура, но длительность и вид переходного процесса по возмущению определяются только соотношением постоянных времени То н Тц (сплошные лниин на рис. 1-7, б).

При T/T -> оо переходный процесс приблилсается к процессу в настроенной по ОМ системе с объектом в виде интегрирующего звена и пропорциональным регулятором, когда выходная величина с незначительным перерегулированием стремится к статической
