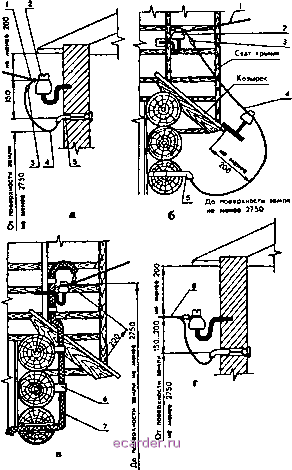

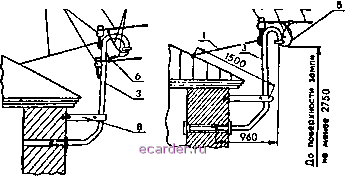

Слаботочка Книги 1 2 3 4 5 6 7 8 9 [10] 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64  Рис. 9. Воздушные вводы в здание через стенку: а - при ответвлении от воздушной линии голыми проводами; 6 - с использованием кронштейна; в - с использованием кабеля; г - при ответвлении от воздушной линии тросовым проводом АВТ; 1 - провод ответвления; 2 - изолятор; 3 - соединительный зажим; 4 - провод ввода; 5 - фарфоровая воронка; б - крепежная скоба; 7 - кабель; 8 - тросовый провод.   f 2 4 5 2 6 4  Рис. 10. Вводы в здания через трубостойки, укрепленные на стенах: а -двухпроводиый ввод через деревянную стену, б, в - вводы через кирпичные стены; г - четырехпроводный ВВОД; 1 - оттяжка; 2 - изолятор; 3 - трубостойка; 4 - провод ответвления; 5 - провод ввода; 6 - заземляющий проводник; 7 - скоба; 8 - хомут. Таблица 9
Открытые электропроводки изолированными незащищенными, защищенными проводами и небронированными кабелями, прокладываемыми по строительным основаниям непосредственно или с прокладкой несгораемых материалов, предназначаются для устройства магистральных, групповых осветительных и силовых сетей в жилых домах, квартирах, наружных установках. В качестве несгораемых материалов применяют штукатурный раствор, накладываемый на сгораемые строительные основания слоем 3-5 мм, или полосы листового асбеста толщиной 2-3 мм, закрепляемые гвоздями, клеем. Полосы несгораемых материалов должны выступать не менее чем на 3- 5 мм по обе стороны прокладываемых проводов. Огкрытая электропроводка на роликах наиболее распространена в жилых деревянных домах, административных помещениях и конторах. Она выполняется проводом ПРД. При выполнении этой проводки укладка провода разрешается на высоте не менее 2,5 м от пола (за исключением спусков к выключателям и розеткам). При необходимости прокладки проводки на более низкой высоте ее необходимо защитить спещ1альным коробом. Крепление роликов к деревянным стенам и потолкам производится шурзппами, а к потолкам и стенам, облицованным сухой штукатуркой, - специальной планкой (рис. 11). Для крепления в бетонных плитах или кирпичных стенах применяются специальные закрепы, закладываемые в предварительно пробитые отверстия (рис. 12). При отсутствии закрепов отверстие заполняют алебастровым раствором и вмазывают шурупы с нави- 1 2 3 4 5 6 7 8 9 [10] 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 |
||||||||||||||||||||||||||||||||||||||
