Рис. 23.

Рис. 24.

ЭЛЕКТРИЧЕСКИЕ СЧЕТЧ

Они служат для учета электрической энер] однофазные и трехфазные. Включаются в сеть форматоры тока и без них. Для включения в сел нием до 380 В применяются счетчики на ток о В жилых домах, квартирах, как правило, испол нофазные счетчики типа СО (табл. 22).

Основные характеристики счетчиков т

Счетчик активной энергии	СО-И445	СО-И446
Намерение однофазной активной энергии переменного тока частотой, Гц	50 или 60	50 или 60
Класс точности
Номинальные значения по исполнениям: тока, А	2,5; 5; 10; 20	5; 10
напряжения, В	110; 127; 220; 230; 250	220; 250 110: 127;
Система	Индукционная	Индукционная
Условия эксплуатации: температура окружающего воздуха, **С	От -10 до +45	Ото до +40
относительная влажность, %	До 80	До 80
Гарантийный срок службы, мес.
Габариты, мм	120Х129Х Х126	217Х139Х Х115
Масса, кг	Or 1,9 до 2,6

Основной частью электрического счетчика является магнитная система с двзмя обмотками. Одна из обмоток включается в цепь последовательно, другая - параллельно. Такие приборы работают вследствие выталкивающей электромеханической силы, возникающей при взаимодействии вихревых токов диска с магнитными полями катушек счетчика.

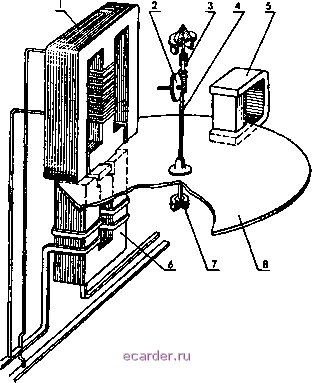

Рис. 25. Принципиальное устройство измерительного механизма индукционного счетчика.

Основные части счетчика инд)псционной системы показаны на рис. 25. Магнитопровод 1 размещен над маг-нитопроводом 6 с некоторым зазором. Оба магнитопро-
