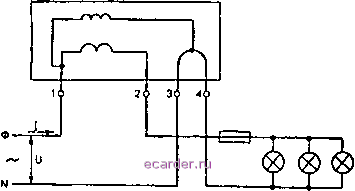

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 [21] 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 вода набирают из пластин высококачественно!! электротехнической стали. На верхнем магнитопроводе расположена катушка с большим числом витков (8-12 тыс.) малого сечения (0,08-0,12 мм). Это - катушка напряжения, включаемая в цепь параллельно. Ток в ней пропорционален напряжению сети. На нижнем магнитопроводе размещена катушка с малым числом витков и с сечением, достаточным, чтобы пропустить номинальный ток счетчика. Катушку включают в цепь последовательно, и по ней протекает весь ток той цепи, в которой измеряется расход электроэнергии. В зазоре между магнитопроводами вращается алюминиевый диск 8, ось 4 которого опирается на подпятник 7 и удерживается в вертикальном положении подпятником 3. Тормозной момент, противоположный и равный вращающему, создается постоянным магнитом 5, в зазоре которого вращается диск. Через червячную пару 2 ось диска связана с механизмом, подсчитывающим число оборотов диска. Количество оборотов диска пропорционально расходу электроэнергии. Схема подключения однофазного счетчика приведена на рис. 26.  Рис. 26. Схема подключения однофазного счетчика к сети. ПРЕДОХРАНИТЕЛИ Предохранитель - простейший аппарат, предохраняющий электроустановку от коротких замыканий и значительных перегрузок. Выпускается серия плавких однополюсных предохранителей ГОСТ 1138-73. Особенностью этих предохранителей является наличие сменной плавкой трубчатой вставки. Трубчатые плавкие вставки предохранителей и головки к ним имеют два исполнения: в виде стеклянной или фарфоровой трубки или специальное. Первое исполнение рассчитано на номинальный ток 6 и 10 А, второе - на 10, 16, 20 А напряжением 250/380 В. Освоен выпуск фарфорового основания безрезьбового предохранителя, которое применяется с трубчатой вставкой первого исполнения. Основание имеет откидывающуюся крышку, в которую устанавливается плавкая вставка. При закрывании крышки вставка металлическими колпачками соединяется с токоведущими деталями основания. Основными данными, которыми необходимо руководствоваться, выбирая предохранители, являются номинальные напряжение и ток. В осветительных сетях вместо предохранителей могут применяться электроустановочные автоматические выключатели. Включают автоматы врушую, а отключаются они автоматически, в результате срабатывания вмонтированного в корпус расцепителя. Промышленностью освоены электроустановочные резьбовые автоматические выключатели Е27 на 6,3 и 10 А 250 В, типов Пар-6,3 (Пар-10) (рис. 27). Эти автоматы защищают цепи от перегрузок и токов короткого замыкания с помощью термобиметаллического и электромагнитного расцепителей. Резьбовые предохранхггели типа Пар приведены в табл. 23. Автоматы с тепловыми расцепителями предназначены для защиты от перегрузок. В качестве теплового расцепителя служит биметаллическая пласпшка. При прохождении по ней тока перегрузки она изгибается и приводит в действие расцепляющий механизм, отключающий автомат.  Рис. 27. Автоматические резьбовые предохранители: Пар-6,3 (Пар-Ю). Таблица 23
Электромагнитный расцепитель состоит из катушки, сердечника и пружины. Автоматы с электромагнитным расцепителем служат для защиты от коротких замьпсаний. Ток короткого замьпсания, проходя по катушке, содействует втягиванию внутрь сердечника, который сжимает пружину и приводит в действие расцепляющее устройство. Автоматы могут иметь тепловой или электромеханический расцепитель или одновременно тот и другой, т. е. комбинированный. Разрабатываются и осваиваются серии бытовых автоматов на номинальные токи расцепителей: 6,3; 10; 16; 20 и 25 А при напряжении до 250 В переменного тока частотой 50 Гц для установки на щитах. Моя орофессав 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 [21] 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 |
