Таблица 25

Патрон	Обозначение по ГОСТ 2746.0-77	Номер рисунка	Применение
Пластмассовый потаючный	Е27ФП	29, а. б	В помещениях с нормальными условиями среды
Фарфоровый потолочный	Е27ФК	29, в	В помещениях с повышенной влажностью
Фарфоровый потолочный	Е40ФК	29, г	То же
Пластмассовый настенный	Е27ФП	29, д	В помещениях с нормальными условиями среды

Выключатели и переключатели однополюсные на напряжение до 250 В (рис. 30, 31) приведены в табл. 26.

Рис. 30. Выключатели однополюсные клавишные для открытой проводки.

Таблица 26

Виды клавишных выключателей	Номинальный ток, А	Номер рисунка
Для открытой установки в помещениях с нормальными условиями среды
С декоративной крышкой и серебряными коммутирующими контактами		30, а
С одним металлокерамическим и вторым медным коммутирующими контактами		30,6
Выключатель подпотолочный со шнуром С металлокерамическими коммутирующими контактами с круглой, крышкой	6 10	30, в 30,2
С одним металлокерамическим и вторым медным коммутирующими контактами		30, д
Для скрытой установки выключателей клавишных в помещениях с нормальными условиями среды
С бронзовыми коммутирующими контактами с квадратной крышкой		31. е
С металлокерамическими коммутирующими контактами		31, а
С бронзовыми коммутирующими контактами для управления с двух мест		31, а
С одним металлокерамическим и вторым медным коммутуфующими контактами со специальной, монтажной коробкой		31,6
С двумя металлокерамическими коммути-рзоощими контактами		31, и
То же, с круглой крышкой		31, ж
С двумя металлокерамическими контактами со специальной монтажной коробкой		31, д
С серебряными контактами, с безвинтовым креплением крышки		31, в
Двухполюсный с безвинтовым креплением крышки с двумя металлокерамическими контактами		31, г

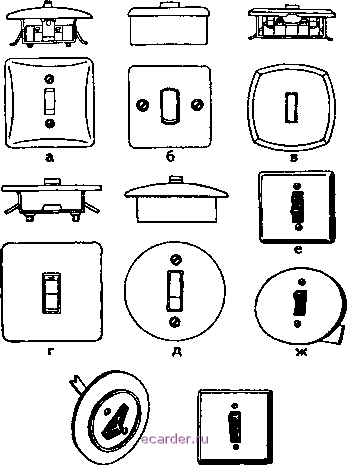

Рис, 31. Переключатели однополюсные.

Выключатели сдвоенные (рис. 32) на напряжение 250 В приведены в табл. 27. Вилки штепсельные с цилиндрическими контактами (рис. 33) на напряжение до 250 В приведены в табл. 28.
