ческими контактами для скрытой установки (рис. 35) на напряжение до 250 В, номинальный ток 6 А приведены в табл. 30.

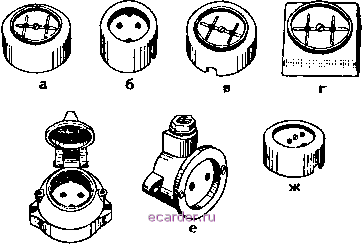

Рис. 34. Розетки штепсельные с цилиндрическими контактами для открытой установки.

Таблица 29

Розетки штепсельные	Поминальный ток, А	Номер рисунка	Применение

Без заземляющего контакта с фарфоровым основанием круглой формы		34, а	В помещениях с нормальными условиями среды
Без заземляющего контакта с пластмассовым основанием круглой формы		34, в	То же
То же, квадратной формы		34, г	То же


Без заземляющего контакта с уплотненным вводом, с пластмассовым основанием	34, е	В помещениях с нормальными условиями среды
С боковыми зазем- ляющими контактами и фарфоровы\ основанием, с уплотненным вводом проводов	34, а	В помещениях с повышенной влажностью
Розетка с боковыми заземляющими контактами, с фарфоровым основанием	34,6	В помещениях с нормальными условиями среды
Без заземляющего контакта с безвинтовыми контактными зажимами	34, лс	То же

Таблица 30

Розетки штепсельные, применяемые в помещениях с нормальными условиями среды	Номер рисункд
С безвинтовыми контактными зажимами, в контактной коробке с пластмассовым основанием	35, а
Розетка без заземляющего контакта, с фарфоровым основанием и круглой крышкой	35,6
С пластмассовым основанием без заземляющего контакта	35, в
То же, с безвинтовыми контактными зажимами	35, г
Без заземляющего контакта, с фарфоровым основанием и квадратной крышкой	35, д
Без заземляющего контакта для тонкостенных перегородок, с пластмассовым основанием	35, е
Без заземляющего контакта в монтажной коробке, с пластмассовым основанием	35, ж

Рис. 35. Розетки штепсельные с цилиндрическими контактами для скрытой установки.

Удлинительные розетки, разветвители-удлинители, разветвители (рис. 36) на напряжение 250 В, номинальный ток 6 А приведены в табл. 31.
