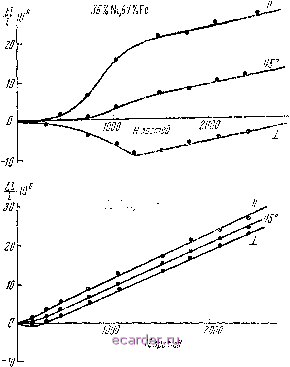

|
| |
|
Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 всех направлениях одинаковой как по знаку, так и по величине. Иными словами, она здесь носит объемный характер, в то время как в более слабых полях (в области смещения и вращения) стрикции по разным направлениям имеют не только  Рис. 36. Магнитострикции сплавов 36% Ni, 64% Fe и 30% N1, 70% Fe, измеренные на дисках вдоль, поперек и под углом 45° к направлению поля [17]. различные величины, но и знаки. Как видно, в сплаве 30% Ni, 70% Fe стрикция за счет смещения и вращения очень мала, в то время как за счет парапроцесса - весьма велика. Из кривых рис 35 и 36 следует, что при исследовании магнитострикции парапроцесса более трудная задача - изме- рение объемной магнитострикции - может быть заменена значительно менее трудными измерениями-линейной магнитострикции. С экспериментальной точки зрения это ценно, особенно в исследованиях при высоких температурах, ибо применение дилятометров с жидкостью, обычно используемых для изучения  6Ш0 дт mfti07.h  Н, зрсжЗ \гт то шоа asm го-ml, о то чш т moHjpmi -ч---s-Г1 Рис. 37. Поперечная и продольная магнитострикция в сплавах железо - никель в сильных полях. объемной магнитострикции, возможно только при комнатных температурах. Как мы уже отмечали, в области парапроцесса магнитострикция растет линейно с полем. Эта линейная зависимость, однако, должна нарушаться в очень сильных полях, ибо интенсивность парапроцесса с увеличением поля уменьшается вследствие того, что 4 все более и более приближается к абсолютному насыщению /д. На рис. 37 приведены результаты измерений продольной ипоперечной магнитострикции для некоторых сплавов системы железо - никель в полях до 10 000 эрстед. Для сплава 30% Ni, IQj Fe обнаруживает искривление прямой в сторону приближения к насыщени Для других сплавов поле 10 000 эрстед еще недостаточн чтобы вызвать нарушение прямолинейного хода кривых стри ции в области парапроцесса. ; Возникает вопрос: почему одни ферромагнетики обладаю большой магнитострикцией парапроцесса, а другие - малой Ранее дел;ались предположения [2, 3, 25], что весьма бол шая магнитострикция парапроцесса в сплавах железо-пике с содержанием 30%-45% Ni обязана тому, что они имею чт ша зт, Н, зрстед за го
Рис. 38. Магнитострикция сплавов гоп Си, SC/n Ni (6180°С) и-ЗО/о N1, %% Со, 62% Fe (e?:t;270°C) в сильных полях. точки Кюри, близкие к комнатным температурам. Поэтому поведение их намагничения и всех сопутствующих физических свойств здесь таково, как и в самой точке Кюри, где пара-процесс весьма велик. Однако этому противоречит то обстоятельство, что ряд других сплавов, имеющих точки Кюри, близкие к комнатным температурам, тем не менее обнаруживает сравнительно небольшую магнитострикцию парапроцесса. В качестве примера на рис. 38 приведены кривые, поперечной и продольной магнитострикции для сплава 20% Си, 80% N1. Там же для сравнения даны кривые одного из инварных сплавов - 30% Ni, 8% Со, 62% Fe- Несмотря на то, что точка Кюри первого сплава (9 180°) почти на 100° лежит ниже, чем у указанного инварного (9?=i260-270°), магнитострикция парапроцесса у него значительно меньше. Для подкрепления сказанного отметим, что ряд железо-никелевых сплавов с содержанием 40-45% Ni имеют точки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 |
