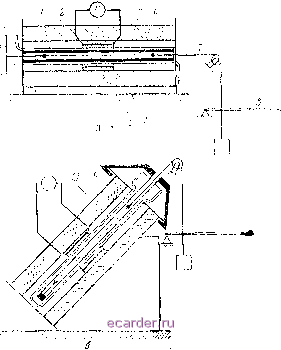

Слаботочка Книги В последнее время вновь были поставлены опыты по влиянию растяжения на намагниченность насыщения ферромагнетиков [16]. Был применен более чувствительный метод измерения, чем использованный в указанной выше работе [14]. Поскольку таких опытов ранее почти не производилось, приведем более подробное описание методики измерений и полученных результатов. а) Методика исследования. Метод измерения состоял в том, что определялось изменение намагниченности насыщения ферромагнитного образца, помещенного в достаточно сильное магнитное поле, заведомо большее, чем поле технического насыщения (т. е. когда смещение и вращение полностью исключены), при быстром наложении или снятии растягивающих нагрузок. Возникающее при этом изменение магнитного насыщения Д/, составляющее небольшой процент от /с, измерялось с помощью охватывающих исследуемый образец измерительных катушек, подключенных к баллистическому гальванометру. Поскольку основная трудность в такого рода исследованиях состоит в исключении мешающего действия технического намагничения, то все измерения желательно проводить вблизи точки Кюри, где это действие, естественно, может быть легче устранено (наложением на исследуемый образец уже сравнительно небольшого магнитного поля), а сам эффект зависимости самопроизвольной намагниченности от растяжения здесь должен быть особенно большим. Схематическое устройство установки показано на рис. 65, а. Исследуемый образец 1 в виде проволоки длиной 250 мм и диаметром 1,7-2 мм с приваренными к его концам медными стержнями 7 и 7 тщательно центрировался в однородном магнитном поле соленоида 2 с водяным охлаждением. Стержень 7 наглухо закреплялся, а к другому 7 прикладывалась или снималась растягивающая нагрузка. Последнее осуществлялось путем быстрого поднимания или опускания рычага 8; возникающее при этом изменение магнитного потока фиксировалось системой баллистических катушек 5 и 6, включенных в цепь баллистического гальванометра. Катушки 5 н 6 вставлены друг в друга; их числа витков и площади поперечного сечения подогнаны так, чтобы при дифференциальном включении они не реагировали на изме- нения магнитного поля соленоида 2 (в отсутствии образца). Однако если менялась намагниченность исследуемого образца, то 3 катушках 5 к 6 возникала индуктивная э. д. с, про-иорц.юналььая ипмеиению указанной намагниченности и раз-  Рис. 05. Схематическое устройство установки для измерения Д/.-эффекта при растяжении: а - при высоких, ff-при низких температурах. ности чисел витков обеих катушек. Эта разность достигала 10 ООО витков, что П0.-5ВОЛЯЛО измерять изменения /, на 0,01%, Для нагревания образца служила печь 3, представлявшая собой длинную медную трубку с бифилярной намоткой из кон-сгантана. Поверх это1 печи напевалась <рубап1ка 4 из латуни, внутри которой циркулировала вода. Сверху последней размещались баллистические катушки 5 н 6. Таким образом, катушки 5 ш 6 находились между думя водяными рубашками (соленоида 2 и рубашки 4) и были защищены этим самым от разогревания как от печи, так и от соленоида. Это полностью гарантировало неизменность баллистической постоянной цепи в продолжение всего опыта. Печь обеспечивала достаточно устойчивое и однородное по длине образца температурное поле. Температура измерялась термопарой медь - константан, спай которой прикреплялся к середине исследуемого образца. Для измерения Д/ при низких температурах был изготовлен узкий и длинный дьюаровский сосуд 9, вставлявшийся внутрь катушек 5 н 6 (рис. 65, б). Внутри дьюара центрировалась с помощью специального штатива латунная трубка 10, служившая для крепления исследуемого образца. Образец помещался внутри латунной трубки; нижний его конец закреплялся в конце трубки, а верхний - соединялся с рычажной системой, производившей растяжение образца. Дьюаровский сосуд наполнялся жидким кислородом или азотом. Порядок измерения состоял в том, что сначала образец нагревался или охлаждался до определенной температуры, затем включалось магнитное поле соленоида 2, которое переводило его в магнитно-насыщенное состояние. Вслед за этим с помощью быстрого опускания или поднимания рычага 8 накладывалось или снималось растяжение и отмечался баллистический отброс гальванометра. Одновременно обычным методом коммутирования снимала-ь кривая намагниченности насыщения (4) в функции температуры. Из результатов измерений Д/, и 4 вычислялась величина относительного измене- ния намагниченности насыщения -j- под действием растяги- вающего напряжения о. На образцы накладывалось напряжение 5--8 kzjmm, и только в некоторых случаях были применены нагрузки выше Юкг/лоА Объекты для исследования были подобраны с низкими точками Кюри (не превышаю-н;ими температуру Кюри никеля). Таким образом, верхняя гра-1шца температур, при которых производились измерения эффекта, не превышала 360-380 С. Воспроизводимость данных измерений как при нагревании, так и охлаждениу об- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 [36] 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 |
