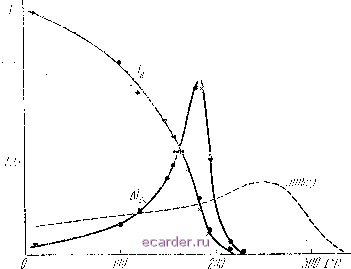

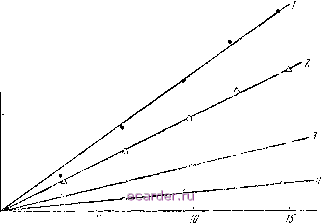

Слаботочка Книги кривые зависимости ДД от а для различных сплавов Fe-JNi инварной области, измеренные при комнатной температуре. Мы видим, что с увеличением растяжения Д/-эффект растет линейно по крайней мере в пределах тех нагрузок, которые применялись в опытах. SJ%Hi,S77Je НЧПзрсшсд  w 50 SO 100 m m m wo wo гю wo 200 mvG H-077spcmc3  w rff so sff 100 m no ISO m 200 220210 210 2s 0 ooo 320 зоо a Рис. 706. Д4-йффскг в инварных сплавах 33% Ni, 67% Fe и 38 /о Ni, 62з/о Fe. Проведенные эксперименты также установили, что большими Д4-эффектами обладают сплавы инварного типа, принадлежащие к тройным системам Fe-Ni--Со и Fe-Ni-Cr. в) Влияние растяжения на намагниченность насыщения инварных сплавов Ре-Pt. Отличительная особенность инварных сплавов в системах Fe-Ni, Fe-Ni-Co и Fe-Ni-Cr в структурном отношении состоит в том, что они на диаграммах состояния всегда лежат вблизи границы превращения а;, проходящего с большим температурным II--1000зрстед 1 -3Z%№,SSZft г-35% K\J5%H 3--38ZH\,Bn,h  Рис, 71. Зависимость Д/-эффекта от упругого растяжения. и сопутствующих ему явлений в области парапроцесса по сравнению с тем, что наблюдается в других ферромагнитных сплавах и металлах. В частности, как мы видели, они обнаруживают весьма большие величины магнитострикции в области парапроцесса и Д/д-эффекта. Аналогичное положение дела имеем в системе Fe - Pt. Диаграмма системы Fe -Pt весьма похожа на диаграмму Fe-Ni (гл. IV, § 6). В этой системе сплавов также имеется область необратимых превращений а в f. При этом, как показал Куссман [17], ряд сплавов, лежащих вблизи границы необратимых превращений а имеет большие аномалии теплового расширения, т. е. обладает инварными свойствами. гистерезисом. Эти сплавы обладают весьма своеобразными аномалиями теплового расширения и модуля упругости, природа которых непосредственно связана с особым магнитным поведением подобного рода сплавов (см. гл. IV). Магнитные исследования подтверждают это; в инварных сплавах были установлены весьма характерные особенности намагничения На рис. 72 представлены кривые Д4 (О и lg{t) для сплава 56% Pf, 44% Fe. снятые при о = 5 кгмм -, Н= 1000 эрстед. Пунктиром дана для сравнения кривая A/g(0 Для сплава 36% Ni, 64% Fe (при 0 = 5 кг;мм). Относительное изменение намагниченности в области Кюри составляет 4,5%, что превы- -нагревание  Рис. 72. Д4-эффект в сплаве 66% Pt, 44% Fe при рас1яжении нагрузкой 5 KiJMM. Пунктиром дааа для срав.гения кривая М {t) инварного сплава 36\о Ni, 64,о е. шает cooTBeTCTByiouJiyro величину для сплава 36% Ni, 64% Fe более чем в три раза. Результаты измерений для других инварных сплавов Fe - Pt, близких по составу к вышеуказанному, дали также большие значения ДД-эффекта. Таким образом, для сплавов Fe - Pt наблюдаются Д4-эфф8Кты, значительно ббльшие по величине, чем в инварных сплавах Fe - Ni; они без труда обнаруживаются путем сняаия кривых намагниченности обычным методом коммутирования. Так, например, в области Кюри для сплава 58% Pt, 427о Fe при действии нагрузки в П,Ък?!мл возрастание Д4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 [39] 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 |
