Слаботочка Книги

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 [40] 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83


Od7Ji,vr/,?e

1000 - Н, эрстед

Рис. 73. Кривые намагниченности сплава 58% Pt, 42% Fe вблизи точки Кюри.

щений. Для устранения возможного влияния упорядочения на результаты измерений Д/-эффекта образцы переводились в неупорядоченное состояние, которое достигалось закалкой образцов в воду с 850° С [18].

г) A/g-эффект для никеля вблизи точки Кюри. Единственная существующая попытка обнаружить влияние растяжения на намагниченность в области парапроцесса была предпринята на никеле при температурах вблизи точки Кюри (где этот эффект легче наблюдать). Она, однако, дала отрицательные результаты [14]. В настоящем параграфе приводятся результаты опытов автора [19] по влиянию растяжений на намагниченность 4 никеля вблизи точки Кюри. Для измерения этого эффекта был применен описанный выше метод измерения А4>

составляет около 7% от 4, что легко обнаруживается (рис. 73) на кривых намагниченности. Результаты измерений Д4-эффек-тов в сплавах Fe - Pt показывают, что спи имеют такую же природу, что и инварные сплавы Fe - Ni.

Следует указать, что в системе Fe - Pi вб.чизи состава 55-58% Pt расположена область сверхструктуриых превра-



4 /Г

зав.....mJx

НШаОзртЬ Л 63,5нг/мл1

*-нагре5тие .

и-зхлажЗениг

являющийся более чувствительным, чем метод снятия кривых коммутирования, использовавшийся в работе [14].

На рис. 74 приводятся кривые ДД {t) и 4 (О Для никеля ири температурах вблизи точки Кюри. На образец накладывалась растягивающая нагрузка о == 9,5 кг\мл в присутствии ноля я =1000 эрстед, заведомо достаточного для переведения образца в область пара- 7, w процесса при этих температурах. Измерения показывают, что намагниченность в области парапроцесса вблизи точки Кюри уменьшается под действием растяжения. Относительная

пое изменение -г составляет 0,5-1% и имеет место в

весьма узком интервале температур, приходящемся на наиболее крутую часть кривой 4(0-

За пределами области Кюри ДД-эффект в никеле весьма мал и обнаружить его здесь из-за влияния технического памаг-

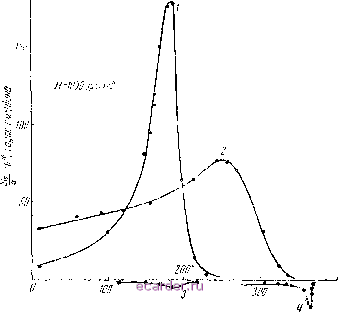

Рис. 74. Кривые M(t) н /(0 никеля вблизи точки Кюри.


НЧОППзртеЗ НЧЗОО jpcmsa

-тгреЗание

х-охлаЛЗсние

Рис. 75. Изменение иамагниченности никеля под действием растяжения о = 9,5 кг\мм при разных магнитных полях.

ннчения весьма затруднительно. На рис. 75 приведены результаты измерений ДУ в никеле в более широком интервале температур, включая п комнатные. Как видно из кривых, вдали от точки Кюри в полях 1000=1500 эрстед измерения ДД



3-mcujmi

V-Nl


т tX

Рис. 76. Д4-эффект в различных сплавах и никеле.

были проведены измерения Д/ в сплаве 20% Си, 80% Ni, обладающем более низкой температурой Кюри, чем исследованные выше инварные сплавы Fe - Ni и Fe - Pt. НаТрис. 76 сопсставлены ДД-эффекты для сплавов 20% Си, 80% Ni; 56% Pt, 44% Fe; 36% Ni, 64% Fe и никеля. По оси ординат отложены величины Д4, отнесенные к растягивающей нагрузке о в динах на см. Легко заметить, что Д/-эффекты в инварных сплавах, измеренные при комнатных температурах, пре-

проводить трудно, ибо здесь накладывается эффект изменения технического намагничения (ориентация 4 под действием о).

С целью установить, имеется ли какая-либо связь между величинами Д4-эффектов и низким положением точек Кюри,




1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 [40] 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83
Яндекс.Метрика
