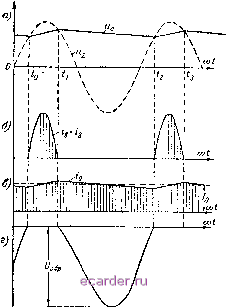

Слаботочка Книги Аналогичную форму (со сдвигом по времени на 180°) имеет и обратное напряжение между электродами вентилей / и 2. Таким образом, при работе однофазной мостовой схемы выпрямления на противо-э. д. с. (в отличие от такой же схемы, работающей на чисто активную нагрузку) имеются моменты времени, когда все четыре вентиля одновременно находятся под обратным напряжением.  тт I I XII- i i i i \г1г\ (JOt Рис. 4-3. Работа трехфазной схемы на встречную э. д. с. в процессе работы однофазных выпрямителей на встречную э. д. с. зарядный ток аккумулятора всегда имеет прерывистый характер, т. е. имеет место работа с отсечкой. В отличие от этого при работе многос)азных выпрямителей на встречную э. д. с. возможны два случая (4-1) 0 C/jiviaKC COS - (4-2) Рассмотрим два этих случая на примере трехфазной схемы (р = 3). В первом случае (рис. 4-3,а и б) среднее значение выпрямленного напряжения равно Eq и зарядный ток будет прерывистым, т. е., как и ранее, имеет место работа с отсечкой. Во втором случае среднее значение выпрямленного напряжения равно Е о и зарядный ток будет непрерывным, т. е. имеет место работа без отсечки (рис. 4-3,а и в). -Ssf- Работа выпрямителя на встречную э. д. с. имеет следующие особенности: 1) уменьшаются пульсации выпрямленного напряжения; пульсации тем меньше, чем больше величина встречной э. д. е.; 2) во всех однофазных и многофазных схемах выпрямления при выполнении условия (4-1) время протекания тока через вентили меньше, чем 1/р периода. Время протекания тока через вентили тем больше, чем меньше величина встречной э. д. с. 4-3. РАБОТА ВЫПРЯМИТЕЛЯ НА НАГРУЗКУ С ЕМКОСТНОЙ РЕАКЦИЕЙ Работой выпрямителя на нагрузку с емкостной реакцией называется такой режим, когда параллельно нагрузке включена емкость. Этот режим имеет место при использовании конденсаторов в качестве первого элемента сглаживающего фильтра!. На рис. 4-4 приведена схема однополунериодного выпрямите- ля, работающего на нагрузку с емкостной реакцией. Рассмотрим работу схемы при включении ее в сеть синусоидального напряжения. По мере роста напряжения на зажимах вторичной обмотки трансформатора (рис. 4-5,а) конденсатор заряжается и напряжение на его зажимах растет (промежуток времени U-i)-Так как напряжение на емкости отстает от напряжения фазы вторичной обмотки, то в течение всего времени заряда емкости напряжение на ней будет оставаться меньшим напряжения на обмотке, и только в момент прекращения тока через вентиль эти напряжения сравняются, причем Нз будет в этот момент времени меньше [/гмакс- Во время положительного полупериода вентиль пропускает ток 1в (рис. 4-5,6), который заряжает конденсатор и одновременно питает сопротивление нагрузки. С момента времени t\ напряжение г, уменьшаясь, становится меньше, чем напряжение на конденсаторе. Рис. 4-4. Схема одно-полупериодного выпрямителя, работающего на нагрузку с емкостной реакцией. См. § 6-2. а потенциал аНода вентиля - меньше, чем потенциал его катода, что и является причиной прекращения тока через вентиль. В промежутке времени ti-4 конденсатор разряжается через сопротивление нагрузки, поддерживая в ней ток прежнего направления. При этом напряжение иа его  Рис. 4-5. Диаграммы напряжений и токов в однополупериодной схеме, работающей на нагрузку с емкостной реакцией. зажимах по мере разряда постепенно падает. Степень уменьшения напряжения Uc зависит от соотношения величины емкости конденсатора С и сопротивления нагрузки Д. Чем меньше R и С, тем быстрее разряжается конденсатор, и наоборот- чем больше R п С, тем процесс разряда идет медленнее. Разряд конденсатора продолжается до момента времени 4, когда увеличивающееся напряжение 2 становится равным напряжению иа конденсаторе. Начиная с этого момента, потенциал анода вентиля становится 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 [34] 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 |
