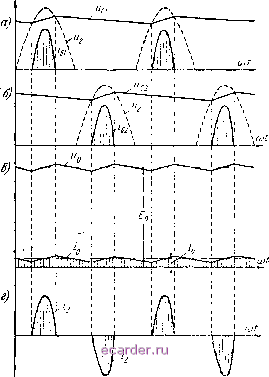

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 [36] 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104  Таким образом конденсатор Сг, включенный параллельно нагрузке, заряжается лишь 1 раз за период, и поэтому рассматриваемая схема является однополупериодной. От обычной однополупериодной схемы, работающей на нагрузку с емкостной реакцией (см. схему рис. 4-4), описываемая схема отличается удвоенным значением выходного напряжения (при одинаковой величине напряжения на зажимах вторичной обмотки) и повышенным внутренним сопротивлением. Обратное напряжение, приходящееся на каждый из вентилей, равно 2 [/з макс- Действительно, во время отрицательного Рис. 4-8. Двухполупериодная схема полупериода вентиль В\ удвоения. находится под обратным напряжением, равным сумме амплитуды напряжения на зажимах вторичной обмотки и напряжения на зажимах конденсатора Сьт. е. с/обр=с/гмако4-сс1~2[/2мако- (4-4) Во время положительного полупериода к электродам вентиля Вг приложено обратное напряжение, равное Uo6p- с/змакс-с/с1+сС2~2[/2макс. (4-5) Основным недостатком схемы рис. 4-7 является то, что она является однополупериодной со всеми присущими этой схеме недостатками. На рис. 4-8 приведена схема, позволяющая получить двухполупериодное выпрямление при удвоенной величине вьшрямленного напряжения. Эта схема, известная под названием схемы удвоения, состоит как бы из двух однополупериодных выпрямителей, соединенных между собой последовательно и питающих одну общую нагрузку; оба однополупериодных выпрямителя, входящих в схему удвоения, питаются от одной и той же обмоткн трансформатора. Первый выпрямитель состоит из вентиля Bi и конденсатора Си а второй -из вентиля Вг и конденсатора Сг. Нагрузка R включена параллельно двум последовательно соединенным конденсаторам С; и Cg. 114 Если, как и ранее, пренебречь внутренним сопротивлением выпрямителя, то в течение положительного полупериода, когда потенциал точки а является положительным, а потенциал точки б отрицательным, конденсатор Ci заряжается через вентиль Bj до напряжения {Узмакс- В следующий полупериод точка а будет иметь отрицательный потенциал, а точка б - положительный, и конденсатор Сг заряжается через вентиль Вг также до напряжения [/гмакс- Так как конденсаторы Ci и Сг соединены последовательно, то напряжения на них суммируются и общее напряжение на выходе выпрямителя будет равно: [/0 = [/с1+[/с2 2[/2 акс- (4-6) Как и в предыдущей схеме, обратное напряжение на каждом из вентилей равно сумме амплитудного значения напряжения на зажимах вторичной обмотки трансформатора и напряжения на конденсаторе, т. е. f/o6p = f/2MaKC-f[/ci~2[/2MaKC. (4-7) На рис. 4-9 приведены диаграммы напряжений и токов для реальной схемы удвоения, в которой учтены прямое сопротивление вентилей и сопротивление обмоток трансформатора. На рис. 4-9,а приведены кривые напряжения Иг - на зажимах вторичной обмотки трансформатора, uc\ - на зажимах конденсатора Ci, а также кривая тока tsi через вентиль Bi, а на рис. 4-9,6 - аналогичные кривые для напряжений г на зажимах вторичной обмотки, с2 - на конденсаторе Сг, тока i-si - через вентиль Вг. На рис. 4-9,в приведены: форма кривой напряжения на нагрузке Uq = Uc\ + Uc2 и форма кривой нагрузочного тока Io. Из этих кривых видно, что: 1) форма кривой тока io повторяет форму кривой выпрямленного Напряжения, так как io = Uo/R; 2) выпрямленное напряжение Щ имеет такую же форму, как и напряжение на выходе двухполупериодной схемы выпрямления, работающей на емкостную нагрузку. Лоэтому рассматриваемая схема удвоения относится к разряду двухполупериодных схем. На рис. 4-9,2 приведена форма кривой тока во вторичной обмотке трансформатора (гг). Эта же кривая, но только в ином масштабе, воспроизводит также форму кривой тока в первичной обмотке ii. Из кривой 8* 115 рис. 4-9,6 видно, что вынужденное намагничивание в схеме рис. 4-8 отсутствует и трансформатор используется как во время положительной, так и во время отрицательной полуволны питающего напряжения. Так как схема удвоения состоит из двух однополупериодных выпрямителей, работающих на емкость, то фор-  Рис. 4-9. Диаграммы напряжений п токов в двух-полупериодной схеме удвоения. ма кривой напряжения между электродами каждого вентиля имеет вид, изображенный на рис. 4-5,г. Основным преимуществом схемы удвоения перед другими схемами двухполупериодного выпрямления является возможность получения вдвое большего выпрямления, чем в мостовой схеме и вчетверо большего- чем в схеме со средней точкой при одном и том же зна-116 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 [36] 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 |
