fsiii и ган2- На рис. 7-10,6 и в приведены графики напряжения ,на заж.пмах вторичной обмотки сеточного трансформатора сет1 и £/сет2 и на зажимах вспомогательного выпрямителя Осы- Для удобства построения кривой выпрямленного напряжения прямые Ucu отложены вверх

от оси ординат.

Так как выпрямитель В и вторичная обмотка трансформатора Тр2 соединены между собой последовательно, то напряжение между сеткой и катодом тиратронов равно:

Ис1 = ггсет1-fcM; (7-1) С2 = сет2-t/cM. (7-2)

Рассмотрим случай, когда напряжения Ыан1 и Ысет1 и соответственно ан2 И Ысет2 СОВПаДа-

ют по фазе, а напряжение смещения равно Ucm-

Тиратрон Bi пропускает ток, начиная с того момента времени, когда напряжение между сеткой и катодом Hci становится равным напряжению зажигания при положительном потенциале на аноде вентиля, т. е. с момента ti (см. рис. 7-10,6). Если пренебречь падением напряжения в тиратроне, то форма выпрямленного напряжения с этого момента времени повторяет форму напряжения Мань Ток через тиратрон прекращается, когда потенциал на его аноде становится равным нулю, т. е. в момент времени 4-

Второй тиратрон {В2) работает аналогично, пропус-

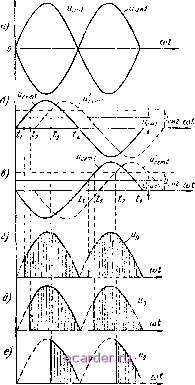

Рис. 7-10. Формы .кривых выпрямленного напряжения при сегочном регулировании.

кая ток в промежутке времени -4 (см. рис. 7-10,в).. форма напряжения на выходе выпрямителя приведена на рис. 7-10,г.

Как видно из рис. 7-10,г и д, при изменении величины напряжения смещения форма, а следовательно, и среднее значение выпрямленного напряжения изменяются, уменьшаясь с увеличением t/см.

Расамотрим теперь случай, когда напряжения Ыан1 и п Ысет1 (а также Ыан2 и Ысетг) сдвинуты по фазе на угол а (см. рис. 7-10,6 и в) при напряжении смещения, равном t/cM2- Повторяя приведенные выше рассуждения, найдем, что вентиль Bi будет работать в промежутке времени 3-ti, а вентиль В - в промежутке /7-Реформа выпрямленного напряжения для этого случая приведена на рис. 7-10,е.

Как видно из рис. 7-10,(3 и е, изменение фазы напряжения на сетке по отношению к напряжению на ано-де тиратрона так же, как и изменение напряжения смещения, приводит к изменению формы и среднего значения выпрямленного напряжения. Нетрудно видеть, что при регулировке путем изменения величины смещения выпрямленное напряжение может быть изменено в более узких пределах, чем при регулировке путем изменения фазы (так, например, для двухполупериодной схемы выпрямленное напряжение в первом случае изменяется в пределах 50-100%, а во втором - от нуля до 100% номинального значения). Поэтому способ регулировки путем изменения фазы нашел более широкое применение 1 схемах регулируемых выпрямителей.

Для изменения фазы применяют индукционные фазорегуляторы, принцип действия которых был рассмотрен в § 7-3, и фазовые мосты.

\ Фазовые мосты состоят из активных и реактивных элементов. В качестве примера рассмотрим схему моста, в котором в качестве реактивного элемента попользуется дроссель насыщения (рис. 7-11,а). Схема состоит из тратоформатора Тр с выведенной средней точкой, активного сопротивления R, дросселя насыщения Дн и вспомогательного выпрямителя В для питания подмагничи-вающей обмотки Дн.

Изменяя величину тока подмагничивания, а следовательно, и индуктивность дросселя, можно получить сдвиг фаз между входным U и выходным £/,иж напряжением

в пределах от 0° до 180° (рис. 7-10,6). Если магнитопровод дросселя Дн насыщен, то сдвиг фаз между f/ux и t/вых близок к нулю; при отсутствии подмагничивания угол а близок к 180°.

Фазовые мосты применяются в схемах регулируемых выпрямителей малой и средней мощности; индукционные фазорегуляторы - в мощных выпрямительных установках.

При одном и том же угле сдвига фаз между сеточным и анодным напряжениями момент зажигания тиратрона не остается неизменным; он немного изменяется в зависимости от температуры окружающей среды, то-

Рж. 7-11. Принципиальная схема я векторная диаграм-ма фазоЬого моста с дрооселе1м иасыщения.

ка нагрузки и других причин. Изменение момента зажигания приводит К изменению формы кривой выпрямленного напряжения и величины его среднего значения. Точность зажигания может быть значительно повышена, если вместо синусоидального напряжения подавать на сетку тиратрона импульсное напрялсение прямоугольной формы. Схемы такого типа используются в регулируемых выпрямителях с повышенными требованиями к стабильности выпрямленного напряжения.

Наличие в схеме сеточного регулирования отрицательного смещения меладу сеткой и катодом тиратрона широко используется для защиты выпрямителя при нарушениях нормального режима его работы. Так, при перегрузках, коротких замыканиях, обратных зажиганиях или других аварийных режимах отключение питания сеточного трансформатора приводит к запиранию тиратро-
