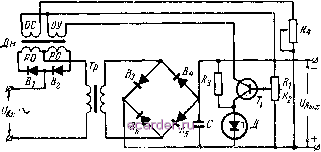

Слаботочка Книги на входе усилительного элемента УЭ - ввести также измерительный элемент ИЭ (рис. 8-28). В схемах измерительных элементов дроссельных стабилизаторов используются стабилитроны, насыщенные диоды, нелинейные мосты и другие нелинейные элементы.  Рис. 8-28. Блок-схемы дроссельных стабилизаторов с измерительными и усилительными элементами. В качестве усилительных элементов этих стабилизаторов применяют электронные, полупроводниковые и магнитные усилители; наибольшее распространение среди них получили полупроводниковые усилители.  Рис. 8-29. Принципиальная схема дроссельного стабилизатора выпрямленного напряжения. Рассмотрим приведенную на рис. 8-29 схему дроссельного стабилизатора вьшрямленного напряжения. Выше, в § 1-7, указывалось, что для увеличения коэффициента усиления дросселя насыщения (магнитного усилителя) используется обратная связь, при наличии которой малые изменения тока в обмотке управления вызывают большие изменения тока в рабочей обмотке. Из двух видов обратной связи (внешней и внутренней) наибольшее применение в настоящее время нашла внутренняя обратная связь по току нагрузки. В схеме рис. 8-29 используется дроссель насыщения ЦН с внутренней обратной связью, которая осуществляется путем включения последовательно с его рабочими обмотками вентилей и Бг. Кроме рабочих обмоток РО, дроссель имеет обмотку управления ОУ, включенную последовательно с усилительным транзистором Ти и обмотку смещения ОС, включенную на выход стабилизатора. Эта обмотка создает в сердечнике дросселя магнитный поток, направленный навстречу потоку, созданному обмоткой управления. Указанное в схеме сопротивление Ri служит для выбора рабочей точки на характеристике Дн. Измерительный и усилительный элементы стабилизатора выполнены по типу аналогичных элементов полупроводникового стабилизатора напряжения, показанного на схеме рис. 8-19. Рассмотрим работу стабилизатора при увеличении входного напряжения. В этом случае в результате возрастания выходного напряжения увеличивается напряжение эмиттер - база транзистора Т, равное разности между напряжениями нижнего плеча делителя и источника эталонного напряжения - стабилитрона Д. В результате этого увеличивается ток коллектора транзистора ?1, а следовательно, и ток в обмотке управления ОУ дросселя насыщения Дн. При этом суммарный магнитный поток в сердечнике дросселя, равный разности между потоками обмоток смещения и управления, уменьшается. В результате этого индуктивное сопротивление дросселя возрастает, падение напряжения на нем увеличивается, а напряжение на выходе стабилизатора уменьшается. Если параметры схемы выбраны правильно, то напрялсение на выходе (т. е. на зажимах нагрузки) остается практически неизменным. Достоинством рассмотренной схемы является достаточно высокий коэффициент стабилизации (порядка 40- 80). Благодаря этому стабилизаторы подобного типа находят широкое применение, в особенности в тех случаях, когда требуется получение относительно больших токов (от нескольких ампер до нескольких десятков ампер). Основным недостатком дроссельных стабилизаторов с последовательным включением дросселя насыщения является существенное искажение формы кривой намагничивающего тока, протекающего через первичную обмотку выпрямительного трансформатора, вызывающее искажение формы кривой магнитного потока в сердечнике трансформатора и, как следствие этого, - значительные искажения формы кривой переменного напряжения на зажимах его вторичной обмотки. В стабилизаторах выпрямленного напряжения, в которых поддерживается неизменным среднее значение выпрямленного \j напряжения, этот недо- У. те статок не имеет существенного значения. Однако -в стабилизаторах пере-Рис. 8-30. Принципиальная схема менного напряжения, ис-дроссельного стабилизатора пере- пользуемЫХ главным обменного напряжения. питания цепей накала электронных ламп, требуется поддержание неизменной величины подаваемой на них мощности, пропорциональной действующему значению питающего напряжения. Поэтому в качестве измерительных элементов этих стабилизаторов могут быть использованы лишь такие приборы, которые реагируют на изменение действующего значения напряжения. Наибольшее применение для этой цели нашли диоды с вольфрамовыми катодами, работающие в режиме насыщения. Благодаря этому незначительное изменение действующего значения напряжения накала приводит к значительным изменениям анодного тока диода. Рассмотрим в качестве примера приведенную на рис. 8-30 схему низковольтного дроссельного стабилизатора переменного напряжения. В этой схеме нить накала насыщенного диода JIi питается с выхода стабилизатора через сопротивление Ru необхо,!],пмое для выбора рабочей точки диода. В связи с тем, что к стабилизаторам, предназначенным для питания цепей накала, обычно не предъявляют высоких требований по стабильности вы- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 [76] 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 |
