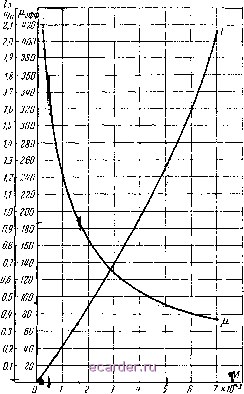

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 [83] 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104  Рис. 9-5. Зависимость эффективной проницаемости стали и относительного воздушного зазора от параметра М (для стали Э42 0,35 мм). 9. По данным табл. 9-4 выбирают плотность тока в обмотке дросселя в зависимости от выбранного типоразмера магнитопровода.
Продо£))сение табл. 9-4
10. Производят конструктивный расчет обмоток дросселя, пользуясь указаниями, приведенными в § 9-1 (пп. 1М8). 11. Определяют сопротивление обмотки дросселя, пользуясь указаниями, приведенными в § 9-1 ,(п. 26). 12. Определяют падение напряжения на дросселе по формуле AUjip = IoRjip. (9-28) Найденную величину Af/др следует сравнить с величиной падения напряжения, предварительно принятой при расчете выпрямителя. При значительном расхождении между расчетной величиной At/др и ранее принятой следует произвести перерасчет выпрямителя. ,В заключение произведем расчет сглаживающего дросселя фильтра для кенотронного выпрямителя, расчет которого приведен в § 6-3. И1ндуктивн<у;ть дросселя L=ll,2 гн; ток подмагничивания /о= = 0,3 а. Находим величину 1Яо= 11,2 0,3= 1,02 гн-а. Из кривой рис. 9-4 Vct = 200 см- Из приложения ПЗ выбираем пластинчатый магнитопровод Ш-3225, для которого: Уст.акт=а99,3 см; 5ст=7,28 см; /ст = =27,4 см. 1,02 По формуле (9-24) М = igg-3=5,l 10- ZH-aIcM. Из кривых рис. 9-5 /зУо=1,30 и Хзфч, = 90. 1 3027 4 По формуле (9-25) h= = 0,255 см мм. 2,6 По формуле (9-26) Д= -2 = 1,3 мм. По формуле (9-27) ш = 10*1/ iiii?Iil=6 150 витков. Из табл. 9-1 лля магнитопровода 3225 выбграом плотность тока а в обмотке дросселя 3 = 2 --г, откуда сечение провода равно Snp= = -- = 0,15 мм. Из приложения П4 выбираем провод марки ПЭВ-1 0,44/0,48 мм сечением 5м =0,1521 мм. Расчет размещения обмоток на магнитопроводе производится так же, как и аналогичный расчет трансформатора. Вопросы для самопроверки 1. Рассчитайте трансформатор к выпрямителю 250 в, 0,5 а (см. Вопросы для самопроверки к гл. 5 , вопрос 4). 2. Рассчитайте дроссель фильтра к выпрямителю 250 в, 0,5 а (см. Вопросы для самопроверки к гл. 6 , вопрос 8). ГЛАВА ДЕСЯТАЯ проектирование выпрямительных устройств 10-1. ИСХОДНЫЕ ДАННЫЕ И ПОРЯДОК РАСЧЕТА Разработка выпрямительного устройства начинается с составления технического задания, в котором указываются: 1) назначение проектируемого выпрямительного устройства; 2) номинальное напряжение и частота сети; 3) номинальные значения выпрямленного напряжения и тока; 4) допустимый коэффициент пульсации на выходе выпрямителя при номинальной нагрузке; 5) пределы регулировки выпрямленного напряжения; 6) пределы изменения напряжения сети и тока нагрузки; 7) допустимые пределы изменения напряжения на выходе выпрямителя; 8) конструктивные и эксплуатационные требования; 9) климатические условия (максимальная и минимальная температура, влажность и давление окружающего воздуха); 10) механические условия (вибрация, тряска и Др.). Проектирование выпрямительного устройства состоит в выборе наиболее рациональной схемы выпрямле- 17 и. и. Белопольский. 257 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 [83] 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 |
