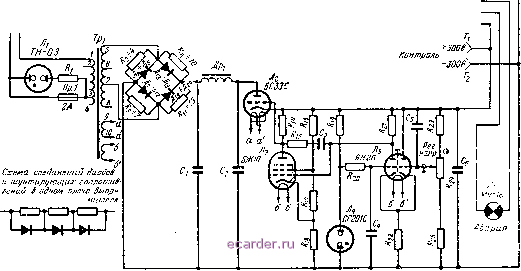

 Рис. 10-1. Принципиальная электрическая схема электронного стабилизатора напряжения 300 в, 300 ма. вые диоды Д226 (д1-д24), причем в каждом плече выпрямителя .включены две параллельные цепочки, содержащие каждая по три последовательно соединенных диода. Диоды зашунтированы сопротивлениями 100 ком Выпрямитель снабжен П-обраэным 1С-фильтром, состоящим из дросселя Др1 индуктивностью 1,0 гн и двух конденсаторов: С, = 10 мкф и С2 = 4 мкф. Электронный стабилизатор напряжения выполнен по схеме с последовательной регулирующей лампой и двух-каокадньгм усилителем постоянного тока. Регулирующим элементом стабилизатора является триод Л2 6G33C. В усилительном элементе иапользоеа-ны: пентод Ло 6Ж1П и двойной триод 6Н2П. В качестве источника эталонного напряжения используется газоразрядный стабилитрон Л СГ201С, питающий с выхода стабилизатора через два лослед0(Вательно соединенных сопротивления по 10 ком каждое (Rw). Делитель напряжения измерительного элемента состоит из сопротивлений /?2з=120 ком, i?24 = 20 ком и Z?25=45 ком. Верхнее плечо делителя зашунтировано емкостью С5 = 0,5 мкф. Первый каскад усилителя выполнен на лампе Л. Правый триод лампы включен по схеме катодного повторителя через сопротивление i?22= 120 ком. В цепь анода левого триода, работающего в качестве усилителя напряжения, включено сопротивление анодной нагрузки 21=1 Мом. Эталонное напряжение (напряжение На 4) приложено в сетке левого триода Л5 через сопротивление 7?2о=100 ком. Конденсатор С4 = 0,05 мкф уменьшает переменную составляющую яа сетке левого триода лампы Л5. Второй каскад усилителя выполнен на лампе Ло. Питание экранной сетки этой лампы осуществляется с выхода стабилизатора через делитель, состоящий из сопротивлений Ru = 9,l ком, /?17 = 3,0 ком и /?i8 = 20 ком. В цепь анода лампы Ло включено сопротивление анОдной нагрузки /?14=470 ком. Сигнал на управляющую сетку лампы Л, снимается с сопротивления R21. В схеме второго каскада предусмотрена цепочка обратной связи (/?15 = 470 ком и Со=100 пф), повышающая устойчивость схемы. Сигнал на управляющую сетку регулирующего триода снимается с сопротивления Ru. Параллельно делителю i/?23-Р25 включен конденсатор Се, емкостью 10 миф, уменьшающий возможность появления самолроизволыных колебаний (генерации) в стабилизаторе. Выход стабилизатора подключен к выходному штепсельному разъему Ш2.  Рис. 10-2. Общий вид. блока электронного стабилизатора. Для .контроля величины и пульсаций выходного напряжения во время работы стабилизатора в схеме имеются контрольные гнезда Г] и А- В схеме стабилизатора предусмотрена лампа Лв Авария (типа МН-18), получающая питание от внешней системы функционального контроля, фиксирующей отклонение выходного напряжения стабилизатора от заданного уровня. На рис. 10-2 приведена фото1лрафия блока. Вопросы для самопроверки 1. В какой последовательности следует производить расчет стабилизаторов выпрямленного напряжения? 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 [88] 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 |
