Термопары этого генератора содержат металлическую и полупроводниковую вепви. Все термопары соединены в 6ajapeH, внутренние спаи которых нагреваются горячими газами керосиновор! лампы, а наружные (холодные) места спаев охлаждаются наружным воздухом. Для создания на каждой ветви термобатареи наибольшего перепада температуры наружные концы термопар соединены с металлическими ребрами радиатора, усиливающего охлаждение .мест спая. На горелку керосиновой

Поток фотонов (солнечное излучение)

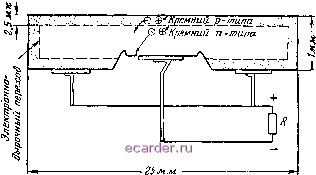

Рис. 11-12. Схематическое устройство кремниевого элемента солнечной батареи.

лампы вместо обычного стекла надето укороченное, в отверстие которого вставлена металлическая трубка 5 с нагревателел! термопар /. Термопары 2 расположены по радиусам вокруг нагревателя так, что их наружные спаи примыкают к ребрам радитора 4, а внутренние спаи - к горячей стенке нагревателя. Во время работы обеспечивается перепад температур порядка 300° С.

Термоэлектрогенератор ТГК-3 содержит две термобатареи, одна из которых используется для накала электронных ламп радиоприемника (2 в, 0,5 а), а другая служит для питания анодных цепей этих ламп через вибропреобразователь с выходным напряжением 120 в при токе 8 ма.

Схематическое устройство кремниевого элемента фотоэлектрического преобразователя (солнечной батареи) приведено на рис. 11-12. 288

Кремниевый элемент представляет собой пластинку химически чистого кремния, в который добавлены в строго определенном количестве примеси других веществ. Поверхность пластинки покрывается тонким слоем бора и подвергается специальной технологической обработке. В результате этого атомы бора проникают в глубь пластинки, образуя в ней р-п переход, разделяющий две области кристалла. При освещении наружиой поверхности пластинки между областями с проводимостями р и п-ти-па создается фото-э. д. с. В современных кремниевых элементах с 1 см активной площади можно получить напряжение 0,5 в при токе 24 ма и общем к. п. д. элемента 6-10%.

Для получения необходимых значений напряжения и тока кремниевые элементы соединяют в батареи, распо-лагая наружные поверхности элементов в одной плоско-I сти. в качестве примера укажем, что батарея из 39 элементов размерами 50X12,5X1 мм каждый, соединенная , в три параллельные группы по 13 последовательно со-f единенных элементов в каждой, создает напряжение ino-J рядка 4 в при токе нагрузки 0,1 а. Общая площадь та-1: кой батареи равна 17,5X17,5 см, а ее полезная пло-I щадь -примерно 150 сж2.

р Кремниевые солнечные батареи могут использовать-i ся как для непосредственного питания радиоаппаратуры - (преимущественно с полупроводниковыми приборами), так и в буферном режиме с аккумуляторами.

Вопросы для самопроверки

1. Какие источники постоянного тока называются химическими? Основные достоинства и недостатки химиче-

Щ ских источников тока.

2. Какие существуют типы гальванических элементов, каковы их основные технические и экоплуатационные данные и устройство?

3. Какие существуют типы аккумуляторов, каковы их основные технические и эксплуатационные данные и устройство?

4. Начертите характеристики заряда и ра.31ряда кис- лотных и щелочных аккумуляторов.

f 5. Объясните принцип действия термоэлектрогенера-

f тора. Как он устроен и каковы его основные технические и эксплуатационные данные?

I 19 и. и. Белопольский. 289

6. Объясните принцип дейсхдия кремниевой солнечной батареи. Расскажите об ее устройстве и основных технических данных.

ГЛАВА ДВЕНАДЦАТАЯ

ОРГАНИЗАЦИЯ ЭЛЕКТРОПИТАНИЯ РАДИОУСТРОЙСТВ

12-1. РАДИОТЕХНИЧЕСКИЕ УСТРОЙСТВА КАК ПОТРЕБИТЕЛИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Современные радиотехнические устройства представляют собой сложные комплексы аппаратуры, состоящие из разнообразных комбинаций электронных, ионных и полупроводниковых приборов, активных и реактивных сопротивлений, трансформаторов, дросселей и магнитных усилителей, а также большого количества различных измерительных, коммутационных, сигнальных и других приборов и аппаратов. Все эти элементы радиотехнических устройств потребляют электрическую энергию как в виде постоянного, так и в виде переменного тока.

В процессе работы радиоустройств потребляются значительные количества электрической энергии постоянного и переменного тока. Однако подавляющая часть радиотехнических устройств потребляет энергию в виде постоянного тока.

Постоянный ток применяется для питания анодных и сеточных цепей электронных лзМп, являющихся основными потребителями энергии, для питания полупроводниковых приборов, цепей управления магнитных усилителей, реле и ряда других элементов радиотехнических схем.

Переменный ток используют для питания цепей накала большинства электронных ламп, магнитных усилителей, электродвигателей, систем автоматики и различных вспомогательных устройств (как, например, цепей управления, сигнализации, блокировки и т. д.).

В связи с большим разнообразием элементов, используемых в радиотехнических устройствах, мощности источников электропитания этих устройств могут иметь величины, начиная с долей ватта до нескольких сотен 290
