Слаботочка Книги § 11-3 Армированные и разделанные мерные шнуры Таблица 11.6. Внешние размеры ил диамегр и масса трехжнльных шнуров и проводов ШВП-3, ШПС, ПВС, ПРС, ШВВП, ШВА, ШРО, ШРС, ШВЛ, ШВПЛ, ШВОС, ШТР
Таблица 11.7. Внешний диаметр и масса четырехжильных шнуров и проводов ПВС, ПРС и ШРС D, мм, при 5, мм-
g, кг/км. при S. мм?

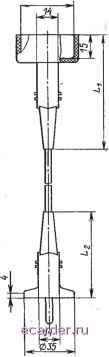

Рис. 11.8. Концевая заделка удлинителя, армированного штепсельными вилкой и розеткой для прямого соединения Рис. И.9. Концевая заделка удлинителя, армированного штепсельными вилкой и розеткой для бокового соединения У - армированные вилкой и соединительной (удлинительной) розеткой. Провода и шнуры с разделанными или армированными концами должны отвечать соответствующей технической документации. Удлинители изготовляют из шнуров сечением 2 X 0,75 мм. Концевые запрессовки удлинителей выполняются 11 конфигураций. Запрессовка неразборных гптепсельных вилок выполняется 17 различных конфигураций с прямолинейным или круглым очертанием. На рис. 11.7-11.9 показаны представители армированных шнуров. 11.4. ПАРАМЕТРЫ ШНУРОВ И ПРОВОДОВ Электробезоиасность шнуров и проводов для машин и электроприборов соответствует классам ГОСТ 12.2.007.0-75, указанным в табл. 11.8. Изолированные жилы шнуров и проводов испытывают на АСИ переменным напряжением, значения которого приведены в табл. 11.9. В готовом виде провода и шнуры всех марок испытьшают переменным напря--жением 2 кВ частоты 50 Гц в течение 5 мин. Двухжильные провода и шнуры, за исключением шнуров ШПП, ШПС, ШВПТ и ШРО в оплетке, после выдержки в воде в течение 24 ч испытывают переменным напряжением 4 кВ + 50 В частоты (50+1) Гц в течение 1 мин. Трех- и четырехжильные провода и шнуры всех марок, а также двухжильные ШПС, кроме шнура ШРО в оплетке, а изолированные жилы двух-, трех- Таблица 11.8. Классы защиты по электробезопасностн проводов и шнуров для бытовых машин и электроприборов
Таблица 11.9. Испытательное переменное напряжение. В, при испытании на АСИ проводов я шнуров для бытовых машии и э.11ектроприборов Толщина изоляции, мм 0,55 Провода с резиновой изоляцией 2000 Провода с пластмассовой изоляцией 4000 4000 5000 7000 8000 Таблица 11.10. Сопротивление изоляции шнуров и проводов ШВП-1, ШВП-2, ШВП-З, ШВП-4, ШВВП, ШВЛ, ПВС и ШПС
и четырехжильных проводов и шнуров, кроме жил шнуров ШПП и ШВПТ, после выдержки в воде в течение 24 ч испытывают пере--менным напряжением 2 кВ + 30 В частоты (50 ±1) Гц в течение 15 мин. Шнур ШРО в оплетке испытывают этим напряжением до наложения оплетки. Сопротивления изоляции проводов и шнуров ШВП-1, ШВП-2, ШВП-З, ШВП-4, ШВВП, ШВЛ, ШПС и ПВС после пребывания в воде в течение 2 ч при температуре (70±2)°С соответствуют указанным в табл И 10. ПВХ изоляция и оболочка проводов и шнуров, за исключением шнура ШВПТ, стойки к деформации при температуре (70+2) °С, стойки к растрескиванию и имеют разрывную прочность не менее 10 МПа и относительное удлинение не менее 150%. Снижение прочности при растяжении и относительного удлинения при разрыве после теплового старения - не более чем на 20% исходных значений. Провода и шнуры с ПВХ изоляцией или с ПВХ изоляцией и оболочкой исполнения У1 и шнуры ШВПТ обладают холодосгой- костью до (-40+2)°С, провода остальных исполнений - до ( -15 ±2) °С. Резиновая изоляция провода ПРС (для экспорта) имеет прочность при растяжении до старения не менее 5 МПа и относительное удлинение не менее 250 %. В этих же условиях оболочка из резины провода ПРС (для экспорта) имеет прочность не менее 7 МПа, а относительное удлинение при разрыве - не менее 300 %. После теплового старения допускается снижение прочности на 20% и относительного удлинения до 250%. Прочность оболочки проводов и шнуров всех марок, кроме ПРС, не менее 5,88 МПа при относительном удлинении не менее 275 %, а после старения снижение удлинения на 30%. Разрывная прочность шнуров ШПС, ШВПС, ШВЛЗ не менее 3,9 МПа. Шнур ШВПТ стоек к воздействию температуры 150 °С в течение 8 ч и к воздействию десяти циклов смены температур (80+2)°С в течение 4 ч и (-25+2) С в течение 4 ч. Шнуры ШВП-2, ШВП-4, ШВВП, ШВЛ, ШРС, ШРО, ШВОЗ, ШВОС, ШВЛЗ и ШВЛС и провода ПВС и ПРС выдерживают 15000 циклов знакопеременных деформаций изгиба вокруг роликов с растягивающим усилием от 9,8 до 19,6 Н (в зависимости от сечения жил) при номинальном напряжении и токовой нагрузке, значения которых приведены ниже: S, мм2........ 0,20 0,35 0,5 0,75 1,0 1,5 2,5 4,0 Ток, А . -.......1 2 4 6 10 15 20 25 РАЗДЕЛ ДВЕНАДЦАТЫЙ КАБЕЛИ И ПРОВОДА ДЛЯ ПОДВИЖНОГО СОСТАВА РЕЛЬСОВОГО ТРАНСПОРТА И ТРОЛЛЕЙБУСОВ 12.1. НОМЕНКЛАТУРА Кабели и провода для подвижного состава предназначены для внутренних и наружных соединений силового электрооборудования всех видов рельсового транспорта и троллейбусов, а также для их освещения, управления и сигнализации: Номенклатура и областп применения кабелей и проводов для подвижного состава приведены в табл. 12.1, а их сортамент - в табл. 12.2. 12.2. КАБЕЛИ И ПРОВОДА ДЛЯ ПОДВИЖНОГО СОСТАВА, ВЫПУСКАЕМЫЕ ПО ГОСТ 6598-73 Кабели и провода для подвижного состава соответствуют исполнению О, кате-гор-ям 1 и 2 по ГОСТ 15150-69 для эксплуатации при температуре от -50 до + 70 °С при отсутствии прямого воздействия солнечных лучей. Кабели и провода могут работать на высоте до 3000 м над уровнем моря. Длительно допустимая температура на жиле кабелей и проводов с резиновой изоляцией не должна превышать 65 °С, а проводов с ПВХ изоляцией 70 °С. В отдельных случаях допускается эксплуатация кабелей и проводов при темпфатуре на жиле до 75 °С. Монтаж кабелей и проводов может производиться при температуре на жиле -15°С при допустимом радиусе изгиба не менее 3 D В процессе эксплуатации радиус изгиба не должен быть менее 5 D. Эксплуатация провода ППСРН при присоединении к подвижным токоприемникам допускается при темпфатуре -30°С, а кабелей и проводов остальных марок при температуре - 50°С, при отсутствии ударных воздействий и при плавных изгибах на радиус не менее 5 D. Токопроводящие жилы кабелей и проводов всех KiapoK соответствуют ГОСТ 22483-77 и отвечают конструкциям, указанным в табл. 12.3. Допускается изготовление токопррводящих жил сечением 0,5 мм конструкций 19 X 0,18 мм. Скрутка стренг для жил проводов всех марок сечением более 70 мм производится с щагом не более 20d. По жилам проводов и кабелей с резиновой изоляцией допускается наложение синтетических пленок. Изоляция жил кабелей и проводов всех марок состоит из резины РТИ-1 по ОСТ 16.0.505.015-79. Толщина изоляции приведена в табл, 12.4. Допустимое отклонение от толщины -10 %. В двухжильных проводах жилы располагают параллельно и изолируют так, чтобы в поперечном сечении провод имел форму восьмерки. Изолированные 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 [60] 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
