ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ При Vi= 14.4 В; Со = 100 мкФ; Tj = +25 С; если не указано иначе
* Только для ИС L4812 ток при проведении измерений Iq = 300 мА. При Vi= 14.4 В; Со = 100 мкф; Ту = -40...+125°С (прим. 1); если не указано иначе

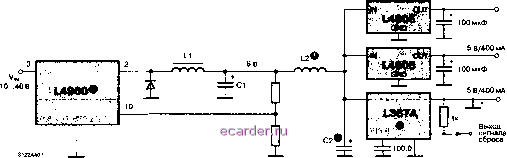

Применения: 1. Гарантия этих предельных значений обеспечивается всем циклом создания ИС - от разработки до статистического контроля (по выборочным экземплярам ИС) - для всего указанного диапазона температур и значений входного напряжения. 2. В диапазоне входного напряжения 26 < V; < 35 В ИС не работает. ОСОБЕННОСТИ ПРИМЕНЕНИЯ Для обеспечения устойчивой работы стабилизатора и повышения стабильности выходного напряжения, рекомендуется подключать выходной конденсатор. Хотя рекомендуется минимальная емкость 100 мкФ (как зто видно из Рис. 5), конкретное значение емкости конденсатора, а также его тип определяются особенностя- интегральные ми применения стабилизатора, характеристикой нагрузки и температурным диапазоном работы стабилизатора. Эквивалентное последовательное сопротивление ЭПС конденсатора также влияет на устойчивую работу стабилизатора. Поскольку ЭПС заметно варьируется в зависимости от торговой марки и качества конкретной L48XX СЕРИЯ LOW ОРОРХТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ поставляемой партии конденсаторов, рекомендуется проводить их дополнительные испытания с тем, чтобы получить реальную оценку минимального значения емкости конденсатора, которое можно применять В стабилизаторе. В определенных ситуациях емкость выходного конденсатора целесообразно увеличить (по сравнению с выбранным минимальным значением). Одной из причин подобного завышения емкости конденсатора является стремление обеспечить непрерывность и требуемые показатели выходного напряжения при ужесточении условий работы стабилизатора, например, при всплесках (выбросах) отрицательного напряжения на входе стабилизатора, которые характерны для отдельных систем автомобильной злектроники. Номинальные значения емкости и активного последовательного сопротивления ЭПС конденсатора должны обеспечиваться на всем рабочем диапазоне температур окружающей среды. У большинства алюминиевых злектролитических конденсаторов, электролит замерзает уже при температуре -ЗОС. В результате эффективная емкость падает до нуля. Для обеспечения устойчивой работы стабилизатора и повышения стабильности выходного напряжения при более низком уровне температуры окружающей среды (до -40С), необходимо применение конденсаторов, которые работоспособны на всем температурном диапазоне окружающей среды (например танталовые конденсаторы). Рис. 1. Зависимость падения напряжения от выходного тока V,n-VouT. в 100 200 300 400 Рис. 2. Зависимостьтоке потребления от выходного токе Iq, мА 100 200 300 400 Рис. 3. Зависимость выходного нвпряжения от температуры VouT.B -1-I- VouT=5B оит=5 мА Рис. 4. Выходнвя характеристике при срвбвтыввнии звщиты (L4805) VouT, В 400 600 800 1000 Рис. 5. Типовая схеме включения 0.1 мкф 100 мкф SI22AT0I 40 80 120 160 Tj, -с Рис. 6. Схема применения L4805 е многокенельном ИП О L2 и С2 необходимы для сглаживания выбросов рабочей частоты преобразования. О L4960 - импульсный преобразователь DC-DC. О L387 - LOW DROP стабилизатор со схемой сброса 5 В/400 мА  100 мкф Аналог серии LT1085XX, LT1086XX Товарные знвки фирм изготовителей  ОСОБЕННОСТИ - * Выходное напряжение...................................2.5, 2.9,3.3 В * Выходной ток группа А...................................................ЗА группа Б.................................................1.5 А * Нестабилыюсть по напряжению .................................0.15% * Нестабильность по току .........................................0.1% * Малое падение напряжения вход-выход........................1.1В (typ) * Выпускается в пластмассовом корпусе типа ......................ТО-220 ОБЩЕЕ ОПИСАНИЕ Серия стабилизаторов фиксированного положительного напряжения 142ЕН24/25/26 выпускаются с номиналами выходных напряжений 2.5. 2.9, 3.3 В. Микросхемы имеют встроенные схемы защиты по току и тепловой защиты и рассчитаны на выходные токи 1.5 и ЗА, в зависимости от исполнения. Приборы серии выполнены а пластмассовых корпусах типа ТО-220. СТРУКТУРНАЯ СХЕМА ТИПОНОМИНАЛЫ
ЦОКОЛЕВКА КОРПУСОВ Пластмассовый корпус типа: ТО-220  IN вход OUT выход GND общий Не имеет отличий от структурной схемы LTl085xx, LT1086xx и LT1083, См. стр. 129.  СХЕМЫ ВКЛЮЧЕНИЯ Не имеет отличий от схем включения LT1085xx, LT1086xx и LT1083, См. стр. 129. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 [19] 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
