Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128  Товарные знаю* фирм изготовителей ОСОБЕННОСТИ * Выходное напряжение ......................................1.2...37 В * Входное напряжение .........................................5...45В * Ток нагрузки 142ЕН12А ...............................................1.5А 142ЕН12Б ...............................................1.0 А * Диапазон рабочих температур 142ЕН12 ..........................................-60...+125Х К142ЕН12 .........................................-60...+125С КР142ЕН12.........................................-10...+70-С ОБЩЕЕ ОПИСАНИЕ Микросхема 142ЕН12 предстааляет из себя трехаыаодной регулируемый стабилизатор положительного напряжения от 1.2 до 37 В. Стабилизатор допускает работу стоком нагрузки до 1.5 А. Микросхема 142ЕН12 комплементарна регулируемому стабилизатору отрицательного напряжения 142ЕН18. Микросхема выполнена в пластмассовом корпусе типа КТ-2Ь-2 (ТО-220) или в планарном металлокерамическом корпусе 4116.4-3. ТИПОНОМИНАЛЫ 142ЕН12.................................бКО. 347 098-11 ТУ К142ЕН12................................бКО. 347 098-11 ТУ КР142ЕН12А .............................б КО. 348 834-07 ТУ КР142ЕН12Б .............................бКО. 348 834-07 ТУ С-130 ЦОКОЛЕВКАКОРПУСОВ Металлокерамический корпус типа: 4116.4-3 (вид сверху) Вход V Выход Vout (соед. с теплоотв.) I-Т L !2 J ill-, ADJ Регулировка VC Компенсация Микросхема 142ЕН12 иногда маркируется 47 Микросхема К142ЕН12 иногда маркируется К47 Пластмассовый корпус типа: 1СГ-28-2 (ТО-220)  Вход :> Vout Выход (соед. с теплоотв.) !> ADJ Управляющий вывод Вывод Vc соединен с выводом Vqut внутри корпуса Микросхема КР142ЕН12 иногда маркируется С-130 ПРИНЦИПИАЛЬНАЯ СХЕМА Не имеет отличий от принципиальной схемы LM317, См. стр. 93. ТИПОВЫЕ СХЕМЫ ПРИМЕНЕНИЯ Для трехаыводного корпуса не имеют отличий от схем применения LM317, См. стр. 93. Рис. 1. Типовая схема включения (К)142ЕН12 с использованием вывода VC ..........vDi l*...............: V,nO- ОбщийО- Vout Г.........I! -VouT S)3?M0( -O Общий интегральные  Semiconductor LM117/LM217/LM317 ТРЕХВЫВОДНЫЕ СТАБИЛИЗАТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ ОСОБЕННОСТИ Минимальное значение выходного напряжения ......................1.2 В Гарантированный выходной ток (нагрузки)..........................1.5 А Нестабильность по напряжению................................0.01 %/В Нестабильность по току нагрузи*..................................0.1 % Уровень ограничения выходного тока не зависит от температуры Тестерование каждого изделия на соответствие требованиям к электрическим характеристекам Снимается необходимость применения подпорки для обеспечения высоковольтного выходного напряжения Стандартный трехвыводной транзисторный корпус Коэффициент подавления напряжения пульсаций ...................80 дБ ОБЩЕЕ ОПИСАНИЕ Регулируемые трехвыводные стабилизаторы положительного напряжения LM117/LM217/LM317 обеспечивают ток нагрузки более 1.5 А В диапазоне выходных напряжений от 1.2 до 37 В. Эти стабилизаторы очень удобны в применении и требуют только два внешних резистора для задания выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизаторов LM117/LM217/LM317 имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения. Достоинством ИС LM117 является также и то, что она выпускается в стандартном транзисторном корпусе, удобном для установки и монтажа. В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизаторы серии LM117 имеют все доступные для ИС средства защиты от перегрузки, включая схемы ограничения тока, защиты от перегрева и защита от выхода из области безопасной работы. Все средства защиты стабилизатора от перегрузки функционируют также и в случае, когда управляющий вывод ИС не подключен. Обычно стабилизаторы серии LM117 не требуют подключения дополнительных конденсаторов, за исключением ситуации, когда ИС стабилизатора установлена далеко от конденсатора фильтра исходного источника питания; в такой ситуации требуется входной конденсатор. Необязательный выходной конденсатор позволяет улучшить стабилизацию на высоких частотах, а шунтирование конденсатором управляющего вывода ИС повышает значение коэффициента сглаживания пульсаций напряжения, что труднодостижимо в остальных известных трехвыводных стабилизаторах. Кроме замены традиционных стабилизаторов с фиксированным значением выходного напряжения, ИС LM117/LM217/LM317 удобны для работы во множестве иных применений. В силу того, что данный стабилизатор имеет плавающие относительно земли потенциалы выводов, им могут быть стабилизированы напряжения в несколько сотен вольт, при условии, что не будет превышен допустимый предел разности напряжений вход-выход. Кроме того, ИС LM117/LM217/LM317 удобны при создании простых регулируемых импульсных стабилизаторов, стабилизаторов с программируемым выходным напряжением, либо для создания прецизионного стабилизатора тока простым включением постоянного резистора между управляющим и выходным выводами. При электронном отключении питания управляющий вывод подключается к земле, что задает выходное напряжение на уровне 1.2 В, при котором большинство нагрузок потребляет малый ток. ИС LM117К, LM217K, LM317K выпускаются в стандартном транзисторном корпусе ТО-3, в то время как ИС LM117H, LM217H, Ш317Н - в транзисторном корпусе ТО-39. LM117 работает в температурном диапазоне -55...+ 150°С, LM217 - в температурном диапазоне -25...+150°С, а LM317 - в температурном диапазоне 0...+125°С. 1М317Ти LM317MP, предназначенные для работы в температурном диапазоне 0.,.+125°С, выпускаются в пластмассовых корпусах ТО-220 и ТО-202, соответственно. В областях применения, с выходным током в пределах 3 А и 5 А рекомендуются серии LM150 и LM138, соответственно (все необходимые справочные данные о стабилизаторах серий LM150 и Ш138 можно найти в фирменных проспектах и справочниках). ЦОКОЛЕВКА КОРПУСОВ LM117/LM217/LM317 Металлический корпус типа: ТО-3 нумерация выводов - условная (вид снизу) Вход  LM317 < Выход (соединен с корпусом) ADJ Управляющий вывод Пластмассовый корпус типа: ТО-220 1> VN Вход 1> VouT Выход 1> ADJ Управляющий вывод Пластмассовый корпус типа: ТО-202  ViN Вход Уоит Выход ADJ Управляющий вывод
ТИПОНОМИНАЛЫ
интегральные ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ (Прим. 1)

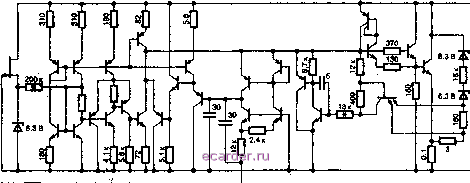

примечания: 1. Характеристики приввдвныдля условий-55 =sг; =s+150-C для LM117,-25 =s г; =е+150-С для LM217, о =s г;=е+125-Сдля LM317, v,-vqut = 5 В, W = 0.1 а для корпусов типа ТО-39 и ТО-202 и Iqut = 0.5 а для корпусов типа ТО-3 и ТО-220, если не оговорвно иначе. Несмотря на предусмотренное встроеннов ограничвние допустимой мощности рассвивания, для корпусов Типа ТО-39 и ТО-202 подР(тах) подразумввается значенив мощности рассвивания 2 Вт, и 20 Вт для корпусов типа ТО-3 и ТО-220. Под Цтах) подразумевается ток в 1.5 а для корпусов типа ТО-3 и ТО-220, и 0.5 а для корпусов типа ТО-39 и ТО-202. 2. Нвстабильность измеряется при постоянной температуре кристалла в короткоимпульсном режиме с малым значением коэффициента заполнения импульсной последовательности. Изменения выходного напряжения, вызванные влиянием тепловых процессов в кристалле, описываются приведенными в таблице значениями термостабилизации. 3. В наличии имеются отобранные приборы с более жестким допуском по опорному напряжвнию. ПРИНЦИПИАЛЬНАЯ СХЕМА LM317  Vout ADJ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ И РЕЖИМОВ Мощность рассеивания...............Встроенное ограничение Разность между входным и выходным напряжением ........40 В Диапазон рабочих температур кристалла: LM117 ......................................-55... + 150-С LM217........................................0... + 125 С LM317 ......................................-25... + 150 С Диапазон температур хранения...................-65...+150-С Температура вывода ИС (пайка 10 с).....................ЗООС Контроль готового изделия: Каждая микросхема тестируется на cDOTBeTCTBne тpeбDвaниям к тепловым характеристикам. интегральные 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
