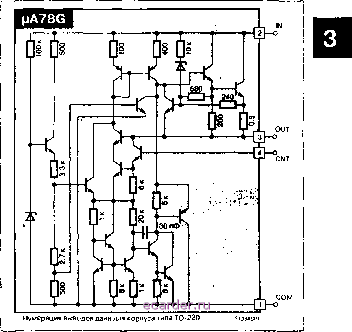

Микросхема четырехвыводного стабилизатора напряжения цА786 специально сконструирована для использования в схемах положительных, а также двухполярных регулируемых стабилизаторов. Она предназначена для продолжительной работы при токе 1 А с максимальным входным напряжением 40 В. Если выходной ток стабилизатора должен превышать значение 1 А, это достигается с помощью применения внешних транзисторов. Диапазон выходых напряжений от 5 до 30 В. Стабилизатор имеет встроенную схему ограничения тока и схему тепловой защиты, что делает его по существу неразрушимым. Микросхема построена с использованием планарно-эпитакси-ального процесса, запатентованного фирмой Fairchild. Имеются варианты стабилизаторов для военных и специальных применений выполненые в металлических корпусах типа ТО-3-4. Приборы, предназначенные для коммерческих применений, выполнены в удобных четырехвыводных пластмассовых корпусах типа ТО-202-4 и также в металлических корпусах типа ТО-3-4. ПРИНЦИПИАЛЬНАЯ СХЕМА-  ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ MA78G И iA78GC: При О Tj +125°С для pA78GC и -55 Tj +150°С для рА780, I,n = 10 В, W = 500 мА, Сн = 0.33 мкФ, Соит = 0.1 мкФ, если не указано иначе.
примечания: 1. Выходное напряжение Vqut определяется как Vqut = -- х 5.0 [В] 2. Падение напряжения вход-выход определяется как разность между входным и выходным напряжением при понижении выходного напряжения на 5% от первоначального значения. 3. Все характеристики, за исключением напряжения шума и коэффициента подавления пульсаций, измеряются по импульсной методике (t < Ю мс, коэффициент заполнения периода не более 0.05). Изменения выходного напряжения в зависимости от изменения внутренней температуры должны учитываться отдельно. ТИПОВЫЕ ХАРАКТЕРИСТИКИ Рис. 1. Зависимость пикового выходного токв от разности напряжений вход-выход 1оит(МАХ),А 10 15 20 25 30 V,N-VouT. в S>33/!G0, Рис. 2. Зависимость тока потребления от входного напряжвния о, мА
V,N,B 30 35 S133AG02 Рис. 3. Зависимость тока управления от температуры icnt. мкА
50 100 150 -Q S133AG03 интегральные 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 [28] 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
