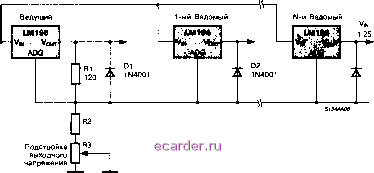

Слаботочка Книги СХЕМЫ ПРИМЕНЕНИЯ Рис. 21. Типовая схема регулируемого стабилизатора на напряжения 1.25... 15 В Основной конденсатор фильтра - 4.7 мкф R1© т и ~сз© - R2 * ; 25мкФ С2© 4.7 мкф Нагрузка о Конденсатор С1 необходим только в том случае, если основной конденсатор фильтра смонтирован на расстоянии более 6 (<15 см) при использовании для проводки стандартного медного провода #1 в. © Резистор R2 должен быть того же типа, что и R1 с характеристикой Тк не хуже 30 млн УС. © Для снижения температурного дрейфа выходного напряжения резистор R1 должен быть проволочного либо металло-фольгового типа с погрешностью не хуже 1 %. О Конденсатор СЗ улучшает коэффициент подавления пульсаций напряжения и выходной импеданс, а также понижает уровень нвпряжения шумов. При использовании конденсатора СЗ рекомендуемое значение емкости конденсатора С2 - 1 мкф и более и он должен быть установлен как можно ближе к стабилизатору. © конденсатор С2 не является обязательно необходимым, но рекомендуется для снижения выходного импедансе на высоких частотах. Рис. 22. Схема с улучшенной стабилизацией. (Улучшение достигается введением в схему регулируемого источника опорного напряжения до 3.75 В; показатели нестабильности по току и напряжению улучшаются в отношении 3:1, с учетом влияния тепловых эффектов) Регулировка выходного напряжения VouT= 3.75 В + (11 [mA]xR2) = 5.0 В (DC) , LM336 -Ж 2.5В 117 1% 1 Нагрузка I Ю мкф (танталовый) Рис. 23. Параллельное подключение стабилизаторов  100.0 -О-Уош- Рис 24. Компенсация потерь в линии Ведущий 0 -V,N<  S0.03 R3 25 R1 120 50 пф  +vout в Паразитное сопротивление линии, создаваемое проводами, разъемами и параллельными балластными сопротивлениями -VouT Рис. 25. Согласованная работа стабилизаторов.  Выходное напряжение без нагрузки находится в пределах ±20 мВ при температуре среды 25С. Стабилизация ведомых устройств будет на Vout/1-25 лучше, чем при обычной схеме подключения. Показатели стабилизации у ведуиго устройства не меняются. Изменения входного напряжения или тока нагрузки у ведомых устройств не оказывают на них взаимного влияния, но на все эти ведомые устройства влияют изменения в режиме работы ведущего устройства. Короткое замыкание на любом выходе приводит к педению напряжения приблизительно на 2 В на всех остальных выходах. интегральные СХЕМЫ ПРИМЕНЕНИЯ (Продолжение). LM196 VbuT R1 120 Рис. 26. Схема снижения мощности рассеивания на стабилизаторе О Резистор R3 предназначен для частичного покрытия тока нагрузки. Следовательно, для защиты выхода от неконтролируемого всплеска напряжения, всегда должен поддерживаться минимальный ток нагрузки. Сопротивление резистора R3 следует выбирать больше величины {V (max) - vqut) / I (mm), где V (max) ~ максимальное выходное напряжение в предельном режиме работь!, а Цтт] - минимальный гок нарузки. Мощность рассеивания на резисторе R3 должна быть не менее (Vin - Vourf/FIS Вт. В типовом случае, когда минимальный ток нагрузки составляет половину максимального, рассеиваемая мощность будет снижена в 2...3 раза Мощность рассеивания на стабилизаторе будет максимальной при пике входного напряжения; i/ РЗ X /рцг , ./ vin - 2-vout и равна: Нагрузка] р(тах) = 3xW дз iv{max) - vout) Несколько рекомендаций-предупреждений, относящихся к данной схеме- 1. Номинальное значение мощности, рассеиваемой резистором R3, должно быть больше, чем {v(max)f/3, на случай непрерывной повторяющихся коротких замыканий на выходе схемы 2. 8 типовом режиме работы нагрузки общая рассеиваемая в системе мощность не изменится, но в режиме короткого замыкания рассеиваемая мощность возрастет на (Vin)/R3 Вт за счет разогретого уже стабилизатора. Стабилизатор LM196 не пострадает так же как и резистор R3 при правильном выборе мощности последнего, но при этом следует иметь в виду, чтО компоненты первичного источника питания также должны выдержать соответствующую перегрузку. Тепловой пробой стабилизатора LM196 имеет некоторую вероятность возникновения, но на очень короткое время, что в известной степени снимает связанные с ним проблемы. информационный ЦЕНТР  нцманню Если Вы занимаетесь эксплуатацией и ремонтом зарубежной радиоэлектронной аппаратуры или разработкой аппаратуры с использованием зарубежных изделий электронной техники, Центр предоставит Вам широкие возможности по подбору технической информации по необходимым комплектующим элементам ведущих фирм США, Японии, Западной Европы и Юго-Восточной Азии. Информация содержит фирменные описания ИЭТ по микропроцессорам, схемам памяти, цифровым и аналоговым интегральным схемам, дискретным полупроводниковым приборам всех классов, изделиям оп-тоэлектроники, СВЧ приборам и устройствам, пассивным элементам и другим ИЭТ. Центр выполняет практически любые заказы потребителя, предоставляя следующие виды услуг: ♦ Поиск информации по типономиналу изделия; ♦ Поиск информации по классу изделия и фирме-изготовителю; ♦ Поиск информации по техническим характеристикам. Выполнение работ в присутствии заказчика. Наш а/ц>ес: 107497, г. Mocmi Щелковское шоссе, д.77, ЦНИИ Циклон , комн. 1004. Телефон: 460-48-01,460-41 -24 (местн.43-85) Факс: 460-34-01  Товарные знаки фирм изготовителей ОСОБЕННОСТИ ОБЩЕЕ ОПИСАНИЕ Выходной ток .............................................. ЮОмА Выходное напряжение ......................................1,2,. .37 В Максимальная мощность рассеивания ............................0.6 Вт Пластмассовый корпус типа.....................................ТО-92 Минимальное падение напряжения вход-выход......................2.0 В ТИПОНОМИНАЛЫ Микросхема 1157ЕН1 представляет из себя трехвыводной слаботочный регулируемый стабилизатор положительного напряжения. Микросхема 1157ЕН1 комплементарна микросхеме стабилизатора отрицательного напряжения 1168ЕН1. Благодаря небольшим размерам прибор удобно располагать на плате непосредственно около слаботочных потребителей энергии, в качестве которых могут выступать отдельные каскады транзисторных схем или отдельные микросхемы. КР1157ЕН1 ЦОКОЛЕВКА КОРПУСОВ Пластмассовый корпус типа: ТО-92 КР1157 ЕН1 VN Вход Уоит Выход ADJ Регулировка ПРИНЦИПИАЛЬНАЯ СХЕМА Не имеет отличий от принципиальной схемы LM317L, См. стр. 119. СХЕМЫ ВКЛЮЧЕНИЯ.  Не имеют отличий от схем включения LM317L, См. стр. 119. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 [33] 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
