Слаботочка Книги Прототип MA79G FAIRCHILD Товарные знаки фирм изготовителей ® ОСОБЕННОСТИ * Диапазон регулировки выходного напряжения..................-30...-3 В * Диапазон входных напряжений...............................-40...-9 В * Максимальный выходной ток ДЛЯ142ЕН10.............................................1.0 А ДЛЯКР142ЕН10...........................................0.7 А * Минималы1ая разность напряжений вход-выход.......................3 В * Диапазон рабочих температур 142ЕН10 ..........................................-60...+125Х КР142ЕН10.........................................-10...+85*С * Встроенная схема тепловой защиты * Максималы1ая мощность рассеивания..............................2 Вт * Выпускается в корпусвх....................4116.8-2 и 1102.9-5 (SOT 110) ЦОКОЛЕВКА КОРПУСОВ- ОБЩЕЕ ОПИСАНИЕ Микросхема 142ЕН10 представляет из себя регулируемый стабилизатор отрицательного напряжения на диапазон выходных напряжений -30...-3 В. Предназначены для использования как в специальной аппаратуре, так и в аппаратуре широкого применения. ТИПОНОМИНАЛЫ 142ЕН10................................бКО. 347.098-08ТУ1 КР142ЕН10...............................ВБКО. 347 098 ТУ 1 Металлокерамический корпус типа: 4116.8-2 (вид сверху) Общий СОМ Вход обратной связи CONT не подключен п.с. Вход IN (соединен с теплоотводом)
□ ПС. не подключен Вход блокировки п.с. не подключен Нумерация выводов приводится по первоисточнику Пластмассовый корпус типа: 1102.9-5 о а о

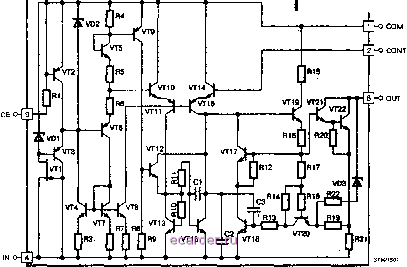

СОМ Общий ( соединен с теплоотводом ) ПРИНЦИПИАЛЬНАЯ СХЕМА СХЕМА ВКЛЮЧЕНИЯ 142ЕН10  Нумерация выводов дана для корпуса 1102.9-5 С1 2.2 -Увыкл  Общий sisoiAO, Общий Нумерация выводов дана для корпуса 1102.9-5  FAIRCHILD MA79G ЧЕТЫРЕХВЫВОДНОЙ РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР ОТРИЦАТЕЛЬНОГО НАПРЯЖЕНИЯ ОСОБЕННОСТИ ОБЩЕЕ ОПИСАНИЕ * Выходной ток..................................................<1 А * Выходное напряжение ....................................-30...-2.2В * Встроенная защита от перегрева * Встроенный офеничитель тока КЗ * Коррекция зоны безопасной работы выходного транзистора * Поставляется в корпусах типа .........................ТО-202-4 и ТО-3-4 МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ И РЕЖИМОВ Входное напряжение..................................-40 В Напряжение на управляющем выводе............-Уоит -V О Мощность рассеивания .........Ограничена встроенной схемой Диапазон рабочих температур: Военное исполнение.........................-55...+150С Коммерческое исполнение......................О...+150С Диапазон температур хранения: Корпус типа: ТО-202-4........................-55...+150*С Корпус типа: ТО-3-4 ..........................-65...+150*С Температура выводов: Корпус типа: ТО-202-4 (пайка 10 с)................... 230С Корпус типа: ТО-3-4 (пайка 60 с).....................ЗООС ЦОКОЛЕВКА КОРПУСОВ Микросхема четырехвыводного стабилизатора напряжения pA79G специально сконструирована для использования в схемах отрицательных, а также двухполярных регулируемых стабилизаторов. Она предназначена для продолжительной работы при токе 1 А с максимальным входным напряжением -40 В. Если выходной ток стабилизатора должен превышать значение 1 А, зто достигается с помощью применения внешних транзистороа. Диапазон выходых напряжений от -30 до -2.2 В. Стабилизатор имеет встроенную схему ограничения тока и схему тепловой защиты, что делает его, по существу, неразрушимым. Микросхема построена с использованием планарно-зпитаксиального процесса, запатентованного фирмой Fairchild. Имеются варианты стабилизаторов для военных и специальных применений, выполненые в металлических корпусах типа ТО-3-4. Приборы, предназначенные для коммерческих применений, выполнены в удобных четырехвыводных пластмассовых корпусах типа ТО-202-4 и также в металлических корпусах типа ТО-3-4. ТИПОНОМИНАЛЫ
Металлостеклянный корпус типа: ТО-3-4 (вид снизу)  сом Общий CNT Регулировка OUT Выход IN Вход (соединен с корпусом) Пластмассовый корпус типа; ТО-202-4 IN Вход (соед. с теплоотводом) OUT Выход CNT Регулировка сом Общий s<6(MC0< ПРИНЦИПИАЛЬНАЯ СХЕМА ma79g   интегральные ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДляиА79СимА79СС: При О < Tj < +125*С для иА79СС и -55 < Tj < +150С для pATQG, Уда = -10 В, >уг=500 мА, См = 0.33 мкФ, Соит = 0.1 мкФ, если не указано иначе.
Примечания: 1. Выходное напряжение Vout определяется как Vout = -- (-2.23) [В] 2. Падение напряжения вход-выход определяется как разность между входным и выходным напряжением при понижении выходного напряжения на 5% от первоначального значения. 3. Все характеристики, за исключением напряжения шума и коэффициента подавления пульсаций, измеряются по импульсной методике {tw < Ю мс, коэффициент заполнения периода не более 0.05). Изменения выходного напряжения в зависимости от изменения внутренней температуры должны учитываться отдельно. ТИПОВЫЕ ХАРАКТЕРИСТИКИ Рис. 1. Зависимость пикового выходного тока от разности напряжений вход-выход louT(max), А о 5 10 15 20 25 30 V,N-VoUT,B Рис. 2. Зависимость тока потребления от ВХОДНОГО напряжения Iq, мА
10 15 20 25 30 35 40 VN, В sisoaqo! Рис. 3. Зависимость тока управления от температуры 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 О IcNT. мкА
