Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 [55] 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128  Semiconductor LM 137/237/337 РЕГУЛИРУЕМЫЕ ТРЕХВЫВОДНЫЕ СТАБИЛИЗАТОРЫ ОТРИЦАТЕЛЬНОГО НАПРЯЖЕНИЯ ОСОБЕННОСТИ ОБЩЕЕ ОПИСАНИЕ ♦ Регулируемое выходное нвпряжение ........................-1.2...-37 В ♦ Выходной ток (в диапазонетемпера(тур-55...+150С)................-1.5 А ♦ Нествбилыюсть по напряжению ...............................0.01 %/В ♦ Нествбилы<ость по току нвгрузки..................................0.3% ♦ Существенно улучшенные поквзатели термостабилизации ......-0.002%/Вт * Коэффициент подавления пульсаций напряжения...................77 дБ * Очень хорошие показатели сглаживания влияния тепловых переходных процессов ♦ Температурный коэффициент...............................50млн/*С * Уровень ограничения выходного тока не зависит от температуры * Встроенная защита от перегрева * Тестирование каждого изделия на соответствие требованиям к электрическим характеристикам * Стандартный трехвыводной транзисторный корпус МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ И РЕЖИМОВ Мощность рассеивания...............Встроенное ограничение Разность между входным и выходным напряжением ........40 В Диапазон рабочих температур кристалла: LM137......................................-55...+150°С LM237......................................-25... + 150-С LM337 ........................................ 0... + 150-С Диапазон температур хранения...................-65...+150°С Температура выводов (пайка 10 с)....................... 300°С Контроль готового изделия: Каждый прибор испытывается на соответствие требованиям к тепловым характеристикам. Регулируемые трехвыводные стабилизаторы отрицательного напряжения LM137/LM237/LM337 обеспечивают ток нагрузки более -1.5 А в диапазоне выходных напряжений от-1.2 до -37 В. Эти стабилизаторы очень удобны для применения и требуют только два внешних резистора для задания выходного напряжения и один конденсатор на выходе ИС для частотной коррекции. В процессе разработки ИС была оптимизирована с целью улучшения стабилизации и тепловых переходных процессов. Кроме того, серия LM137 имеет встроенные схемы ограничения тока, защиты от перегрева и коррекции области безопасной работы, реально обеспечивая защиту ИС от пробоя при перегрузке. ИС LM137/LM237/LM337 имеет множество возможных вариантов применения, включая схемы местной стабилизации на печатной плате, стабилизации с програмно управляемым выходным напряжением и схемы прецизионной стабилизации тока. ИС LM137/LM237/LM337 являются идеальной парой регулируемому стабилизатору положительного напряжения. ТИПОНОМИНАЛЫ
ЦОКОЛЕВКА КОРПУСОВ
 Пластмассовый корпус типа: ТО-220 Z> OUT Выход 1> IN Вход (соед. с теплоотводом) Z> ADJ Регулировка S)6(ЛСОЗ Пластмассовый корпус типа: ТО-202 OUT Выход IN Вход ADJ Регулировка эле1арические ПАРАМЕТРЫ (Прим. 1)
Примечания: 1. Характеристики приведены для условий - 55 =е fj =е +150 С для LM137, -25 =е Tj =е +150*C для LM237, О =е fj =е +125С для Ш337, \V,n -VqutI = 5 В, ouT= 0.1 А для корпусов типа ТО-39 и ТО-202 и /out= 0.5 А для корпусов типа ТО-3 и ТО-220, если не указано иначе. Несмотря на встроенное ограничение допустимой мощности рассеивания, для корпусов типа ТО-39 и ТО-202 под max) подразумевается значение мощности рассеивания 2 Вт и 20 Вт для корпусов типа ТО-3 и ТО-220. Пор,1(тах) подразумевается ток в 1.5 А для корпусов типа ТО-3 и ТО-220, 0.5 А для корпуса типа ТО-202, 0.2 А для корпуса типа ТО-39. 2. Нестабильность измеряется при постоянной температуре кристалла в коротко импульсном режиме с малым значением коэффициента заполнения импульсной последовательности. Измерения выходного напряжения, вызванные влиянием тепловых процессов в кристалле, описываются приведенными в таблице значениями термостабилизации. Нестабильность по току нагрузки измеряется в точке на выходном выводе отстоящей от корпуса на 1/8 для корпусов типа ТО-3 и ТО-39. 3. В наличии имеются отобранные приборы с более жестким запуском по опорному напряжению. ТЕРМОСТАБИЛИЗАЦИЯ При рассеивании мощности возникновение градиентов температур в кристалле влияет на работу отдельных частей его схемы. В стабилизаторе на базе ИС зтот градиент особенно ощутим из-за значительной рассеиваемой мощности. Показатель термостабилизации представляет влияние подобных градиентов температур на выходное напряжение (в процентном выражении изменения зтого напряжения), отнесенное к изменению мощности рассеивания (в Вт) за определенный интервал времени. Погрешность термоста- билизации не зависит от электрической стабилизации или ТК, и проявляется спустя 5...50 мс после соответствующего изменения мощности рассеивания. Термостабилизация зависит от топологии и схемотехники ИМС. Термостабилизация для стабилизатора напряжения Оценивается в процентном выражении изменения выходного напряжения Vqut . отнесенном к изменению мощности в Вт, за первые 10 мс с момента скачка мощности. Для LM137 предельное значение зтого показателя равно 0.02%/Вт. На Рис. 1 показана осцилограмма дрейфа выходного напряжения под действием импульса мощностью 10 Вт на протяжении 10 мс Рис. 1. LM137, VouT= - 10 В, V,N-VouT= -40 В, ii. = 0A0.25A0A 0.1%
Рис. 2. LM137, Vout = - Ю В, - Vqut = -40 В, 4 = 0А->0.25А->0А

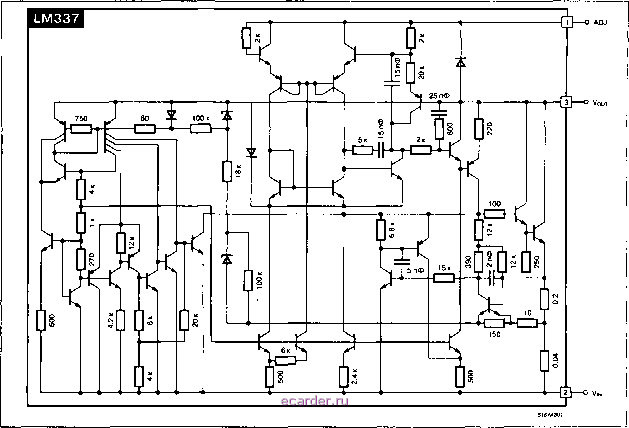

интегральные с типовым значением в пределах всего 3 мВ (или 0.03% от Vqut =-10 8). Значение этого показателя, таким образом, лежит в границах, соответствующих приведенным справочным данным: 0.02%/Вт X 10 Вт = 0.2% (максимальное значение). После прекращения действия указанного импульса мощностью 10 Вт, опять срабатывает процесс термостабилизации в результате охлаждения кристалла ИС LM137 - выходное напряжение возвращается на прежний уровень (возврат напряжения на 3 мВ). Следует отметить, что к погрешности термостабилизации добавляется погрешность от нестабильности по току порядка 8 мВ (0.08%). На Рис. 2 приведена осцилограмма переходного процесса, вызванного действием импульса мощностью 10 Вт на протяжении 100 мс. Продолжительность переходного процесса изменения выходного напряжения оказывается ненамного больше первых 10 мс, а погрешность термостабилизации остается в пределах 0.1%(10мВ). ПРИНЦИПИАЛЬНАЯ СХЕМА  ТИПОВЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ (для корпусов типа ТО-3, ТО-220) 0.2 О -0.2 -0.4 -0.6 -0.8 -1.0 -1.2 -1.3 Рис. 3. Характеристики нестабильности по току iVout/Vout, %
-75 -50 -25 О 25 50 75 100 125 15 0 StSIAGOt Рис. 4. Зависимость выходного тока от разности напряжений вход-аыход out. А - Tj=25-C ---Tj=-55-C Tj=150-C  20 30 40 V,n-v0ut. В s,6mg0?
