Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 [62] 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 ТРЕХКАНАЛЬНЫЙ LOW DROP СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 1055ЕП2  Товарные знаки фирм изготовителей ОСОБЕННОСТИ Три канала стабилизированного напряжения Логическая схема блокировки каналов 2 и 3 Встроенный источник опорного напряжения Встроенный формирователь сигнала сброса Встроенная схема тепловой защиты Максимальная мощность рассеивания (при Тд = 25С). ЗВт ТИПОНОМИНАЛЫ К1055ЕП2 с-99 ОБЩЕЕ ОПИСАНИЕ Микросхема 1055ЕП2 представляет из себя трехканальный стабилизатор положительных напряжений с малыми падениями напряжения вход-выход в каждом канале. Выходное напряжение первого канала Vquti = 5 В, выходные напряжения каналов 2 и 3 -регулируемые. Микросхема имеет развитую логику блокировки каналов 2 и 3, вывод флага внутреннего монитора, по которому можно судить о состоянии микросхемы, и вывод сигнала сброса. Основное назначение микросхемы 1055ЕП2 - источник питания контроллера двигателя внутреннего сгорания, причем канал 3 обеспечивает питание самой схемы управляющего контроллера, канал 2 - питание датчиков системы управления двигателем и канал 1 - питание контроллера в дежурном режиме. Микросхема выпускается в пластмассовом корпусе типа: 1508ю.15-А. СТРУКТУРНАЯ СХЕМА ЦОКОЛЕВКА КОРПУСОВ К1055ЕП2  ТЕМПЕРАТУРНАЯ ЗАЩИТА лог О при сраб  О Элементы с открытым коллектором (только втекающий ток) Пластмассовый корпус типа 1508ю.15-А  Входное напряжение Выход канала 2 Вход ос канала 2 Выход канала 1 Вход схемы сброса Задержка сигнала RES Выход внутр. монитора Общий вывод Общий вывод (аналог.) Выход сигнала сброса Блокировка каналов 2 и 3 Блокировка канала 2 тепловая защита канала 3 Вход ОС канала 3 Выход канала 3 МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ И РЕЖИМОВ
интегральные ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ при Т = 25-С

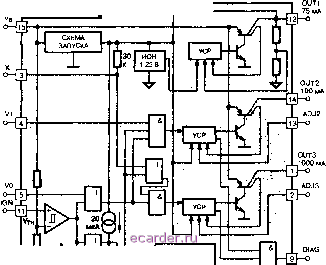

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ Входное напряжение подается через вывод Vb на все три канала стабилизатора, схему запуска и ИОН. Встроенный ИОН с выходным напряжением Vf,£f= 1.25 В построен с исполызованием напряжения запрещенной зоны кремния и обладает высокой температурной стабильностью. Каждый канал стабилизатора представляет из себя непрерывный стабилизатор напряжения компенсирующего типа. Регулирующий транзистор каждого канала стабилизатора имеет специальный отвод для измерения величины протекающего через него тока. Все каналы стабилизатора содержат усилители ошибки с защитой от перегрузки и короткого замыкания. Первый канал стабилизатора имеет встроенный делитель в цепи обратной связи и является ведущим по отношению к каналам 2 и 3. т. е. для получения выходных напряжений 5 В с каждого канала необходимо соединить выходы регулировки (ADJ2 и ADJ3) каналов 2 и 3 с выходом канала 1 (0UT1). Если необходимо получить на выходе каналов 2 или 3 напряжение в диапазоне от 5 до 15 В, нужно к соот- ветствующему выводу регулировки ADJ2 и ADJ3 подключить делитель напряжения, как показано на Рис. 1. Рис. 1. Схема регулировки выходного нвпряжения квнвлов 2 и 3 {VouT= 5..,15 В) OUT1 или OUT2 ADJ1 или ADJ2 Схема формирования сигнала сброса RES вырабатывает напряжение НИЗКОГО уровня после достижения на выводе IGN напряжения верхнего порога срабатывания Vth схемы сброса, но с задержкой, определяемой величиной емкости Ст. Повторное формирование сигнала RES возможно только после снижения напряжения на выводе IGN ниже нижнего порога срабатывания схемы сброса Vn (см. Рис. 2). интегральные
Логика срабатывания схемы блокировки становится ясной из таблицы истинности:
- сигнал V2 равен логической единице, когда напряжение > Vjh и логическому нулю, когда Viqh < Vjh При подаче сигнала НИЗКОГО уровня на вход X от схемы внешней температурной защиты будет заблокирован третий канал стабилизатора (0UT3). При срабатывании встроенной схемы температурной защиты блокируются каналы 2 и 3 стабилизатора и на выходе DIAG появляется сигнал НИЗКОГО уровня. Сигнал НИЗКОГО уровня появляется на выходе DIAG и при срабатывании системы тепловой защиты каналов 2 и 3. СХЕМЫ ВКЛЮЧЕНИЯ Рис. 3. Типовая схема применения vbato->f- от схемы темпера- q турной защиты сигнал блокировки о канала 2 сигнал блокировки q каналов 2 и 3 (ЯЛГ2 -о VouT3 - 5 в 1оитз = 1 А -О VouT2 - 5 в 1оит2 = 100 мА -О Vquti - 5 в louTi = 75 мА 0 Сигнал сброса 0 Сигнал внутреннего монитора 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 [62] 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
