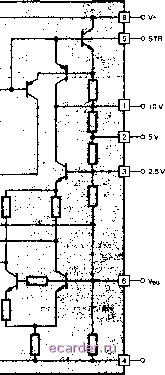

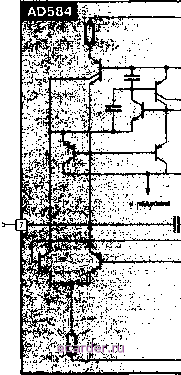

Слаботочка Книги ПРИНЦИПИАЛЬНАЯ СХЕМА САР(   ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ПриУ =15В,Тд = 25С
интегральные
Примечания: 1. На выводе Ш- 2. Вычислено как среднее значение по диапазону рабочих температур. Параметры могут изменяты:я без уведомления. Параметры, выделенные жирным шрифтом, проверяются на всех выпускаемых приборах при заключительных электрических испытаниях. Результаты этих испытаний используются для определения уровня качества выпускаемой продукции. Все минимальные и максимальные параметры гарантируются, но только выделенные жирным шрифтом проверены на всех выпускаемых приборах. ПРИМЕНЕНИЕ AD584 Если напряжение питания подано на выводы [Ц и [4] и все остальные выводы оставлены не присоединенными то микросхема будет вырабатывать буферизованное выходное напряжение величиной 10 В между выводами Ш и З] (См. Рис.1). Стабилизированное выходное напряжение может быть уменьшено до 7.5 В, 5.0 В, или 2.5 В путем следующего подключения выводов программирования:
Получение приведенных выше значений выходного напряжения возможно без использования каких либо дополнительных элементов. Возможно также одновременное получение нескольких выходных напряжений при использовании только одного источника AD584 путем буферизации напряжения на выводах программирования с помощью неинвертирующих операционных усилителей с единичным коэффициентом усиления. Прибор AD5B4 может быть также запрограммирован для получения широкого диапазона выходных напряжений, включая напряжения выше 10 В, путем подключения одного или нескольких внешних резисторов. На Рис. 1 показан общий способ регулировки выходного напряжения и приведены приблизительные значения номиналов внутренних резисторов AD584. Микросхема AD5B4 может быть представлена как операционный усилитель в неинвертирую-щем включении, ко входу которого подключен высокостабильный источник опорного напряжения, равного ширине запрещенной зоны кремния напряжением 1.215 В (См. Рис. 3). При изменении коэффициента обратной связи с помощью внешних резисторов можно установить почти любое значение выходного напряжения, позволяя легко получить популярные выходные напряжения 10.24 В, 5.12 В, 2.56 В или 6.3 В. Наиболее общий способ регулировки (который дает самый широкий диапазон и наилучшее разрешение) использует только R1 и R2 (См. Рис. 1). Когда движок резистора R1 установлен в крайнем верхнем положении выход 2.5 В (вывод Ш) будет соединен с выводом Ш, что уменьшит выходное напряжение до 2.5 В. Когда же движок резистора R1 установлен в крайнем нижнем положении выходное напряжение увеличится до величины, ограниченной величиной резистора R2. Например, если R2 около 6 кОм, верхний предел диапазона выходного напряжения будет около 20 В даже для больших величин R1. Резистор R2 не может быть исключен из схемы, его величина должна быть выбрана так, чтобы ограничить выходное напряжение величиной, допустимой для цепей нагрузки. Если R2 равен нулю то установка движка резистора R1 в крайнее нижнее положение приведет к потере контроля над выходным напряжением. Если требуются, чтобы выходное напряжение было установлено на уровне, отличающемся от стандартного значения, надо принимать во внимание абсолютный разброс величин внутренних сопротивлений в 20%. Другим образом выходное напряжение может быть увеличено путем нагрузки выхода 2.5 В (вывод (Sj) только резистором R3. Выходное напряжение может быть уменьшено с помощью подключения единственного резистора R4. Любой из этих резисторов может быть либо постоянным резистором, выбранным путем подбора, либо переменным резистором. Во всех случаях резисторы должны иметь низкий температурный коэффициент, согласованный со внутренними резисторами AD584, которые имеют отрицательный температурный коэффициент менее 60 млн /С-Если используются оба резистора R3 и R4, эти резисторы должны иметь согласованные температурные коэффициенты. Рис. 1. Типовой способ регулировки выходного напряжения -о Vsup  о Vout -О Общий О Потенциал 2.5 в используется внутри микросхемы для смещения и поэтому не следует изменять нвпряжение нв выходе 2.5 в ( вывод щ]) более чем на 100 мв. Схема, приведенная на Рис. 2, используется при необходимости точной юстировки выходного напряжения и позволяет достичь более высокого разрешения в ограниченном диапазоне регулировки. Схема предназначена для получения выходного напряжения 5 В, 7.5 В и 10 В и подстраивается с помощью резистора R1 в диапазоне около ±200 мВ. Для подстройки напряжения 2.5 В резистор R2 может быть подключен к выводу источника опорного напряжения (вывод [6]). В этой конфигурации диапазон регулировки должен быть ограничен величиной ±100 мВ для того, чтобы избежать влияния на параметры AD584. Рис. 2. Схема точной подстройки выходного напряжения -f--о Vsup I R2 300k -1 -О Vout -О Общий  интегральные ТЕМПЕРАТУРНЫЕ ПАРАМЕТРЫ Каждый Прибор AD584 проверяется при трех температурах в диапазоне -55...+125С (группы S и Т), чтобы гарантировать попадание в диапазон максимальных ошибок (См. Рис. 3). Измерение ПО трем точкам гарантирует также параметры приборов в диапазоне температур 0...+70 С (группы J, К, L). Диапазон максимальных ошибок, гарантируемый для AD584, задает максимальное отклонение параметров от начального значения при температуре +25С. Таким образом, задавая группу AD584, проектировщик может легко определить максимальную полную ошибку от начального допуска плюс температурное изменение. Например, для AD584T, начальный допуск составляет ±10 мВ и диапазон ошибок ±15 мВ. Следовательно для прибора гарантируется напряжение 10.000 В ±25 мВ в диапазоне температур -55...+125С. Рис. 3. Типоаая температурная характеристика Vout. В 9.995  S20lAaO, ХАРАКТЕРИСТИКИ ВЫХОДНОГО ТОКА Микросхема AD584 может формировать как втекающий, так и вытекающий ТОК и обеспечивает хорошую стабилизацию нагрузки в обоих направлениях, хотя лучшие параметры достигаются в режиме источника тока (вытекающий ток). Схема защищена от короткого замыкания как на землю, так и на положительный вывод источника питания. Зависимости выходного напряжения от выходного тока приведены на Рис. 4. Вытекающий ток представлен как отрицательный, а втекающий как положительный. Обратите внимание, что ток короткого замыкания (при нулевом выходном напряжении) составляет ОКОЛО 28 мА; при замыкании на источник+15 В втекающий ток составляет приблизительно 20 мА. Рис. 4. Зааисимость выходного напряжения от втекающего и аытекающего тока Vout. в
20 15 10 5 о 5 10 15 20 Iout.mA згомоог ДИНАМИЧЕСКИЕ ПАРАМЕТРЫ Большое количество производителей микромощных приборов все более и более интересуются параметрами включения для эле- ментов используемых в их системах. Быстро включающиеся компоненты часто ПОЗВОЛЯЮТ конечному пользователю выключать питание при необходимости и быстро реагируют на включение питания. На Рис. 5 показаны характеристики включения AD584. Кривые на Рис. 5 сняты при холодном старте и представляют собой действительные осциллограммы выходного напряжения после длительного периода Времени при выключенном питании. На рисунке представлены как грубая, так и точная переходные характеристики прибора. Полное время установления до отклонения ± 10 мВ составляет около 180 мкс и после этой точки нет никаких долговременных температурных хвостов. Рис. 5. Переходные характеристики Vin.Vout, в Vout. в 10.03 10.01 о 50 100 150 200 250 t, МКС ФИЛЬТРАЦИЯ ШУМА Ширина полосы выходного усилителя в AD584 может быть уменьшена для фильтрации Выходного шума. Конденсатор в диапазоне от 0.01 мкФ до 0.1 мкФ, подключенный между выводами САР и Vsg, уменьшает полосу пропускания и шумы на выходе AD584, как показано на Рис. 7. Однако, это приводит к увеличению времени установления при включении прибора. Рис. 6. Дополнительная фильтрация шума с помощью внешнего конденсатора Те - ом 10V Stft 2. ....., >VouT 0 Общий О С увеличением емкости растет время включения. Рис. 7. Зааисимость спектральной плотности шума и суммарного среднеквадратичного шума от частоты Спектр шума на выходе, mkB/Vtu 1000  f, кГц 100 1000 S20tAG04 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 [66] 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
