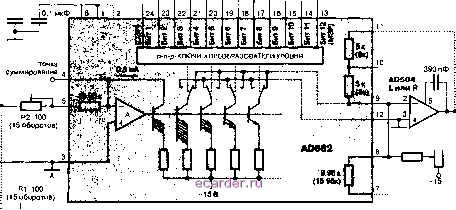

Слаботочка Книги ИСПОЛЬЗОВАНИЕ ВЫВОДА СТРОБИРОВАНИЯ Прибор AD5B4 имеет вход стробирования который может использоваться для установления в ноль выходного напряжения. Эта уникальная особенность допускает разнообразные новые применения в области формирования сигналов и управления источниками питания. Подключение вывода стробирования иллюстрируется на Рис. 8 . Для блокировки выходного напряжения логическим сигналом ТТЛ-уровня может быть использован простой л-р-л-ключ. Микросхема AD5B4 нормально работает, когда из вывода [Ц ток не вытекает. Уменьшение потенциала на этом выводе до величины менее 200 мВ приведет к уменьшению выходного напряжения до нуля. В этом режиме от AD5B4 не должно требоваться управление втекающим или вытекающим током (если не допустимо остаточное выходное напряжение 0.7 В). Если от AD5B4 Требуется формирование выходного тока в состоянии блокировки, то входной ток вывода стробирования должен быть ограничен резистором 100 Ом, как показано на Рис. 8. Рис. 8. Схема использоаания вывода стробирования ТТЛ-уровень 20 к Г-Вкл О - Выкл
О Vsup -O Общий Допускается ток утечки до 5 мкА через вывод стробирования и схема управления должна быть способна непрерывно обеспечивать выходной ток 500 мкА. Для прямого управления выводом стробирования может использоваться логический элемент с открытым коллектором с малым током утечки, при условии, что максимальное выходное напряжение логического элемента равно выходному напряжению AD5B4 плюс 1 В. ПРЕЦИЗИОННЫЙ источнике БОЛЬШОЙ НАГРУЗОЧНОЙ СПОСОБНОСТЬЮ Для повышения нагрузочной способности к AD5B4 может быть легко подключен внешний силовой р-л-р-транзистор. На Рис. 9 приведена схема прецизионного источника с выходным напряжением 10 В, способного отдавать в нагрузку ток до 4 А. Конденсатор в 0.1 мкф требуется только если нагрузка имеет значительную входную емкость. При резистивном характере нагрузки исключение конденсатора приведет к увеличению подавления пульсаций выходного напряжения на высоких частотах. Рис. 9. Прецизионный ИОН на ток 4 А Vsup* 15 В -t-i-r 2N6040
VouT = - +10B,4A -O Общий Для повышения нагрузочной способности AD5B4 может использоваться также внешний л-р-л-транзистор. Достаточно просто ПОДКЛЮЧИТЬ вывод 10 В к базе выходного транзистора и снимать вы- ходное напряжение с его эмиттера, как показано на Рис. 10. Вывод 5 В или 2.5 В необходимо подключать в этой конфигурации к истинному выходному напряжению. Для получения выходного напряжения более 5 В совместно с выводом 5.0 В могут использоваться схемы получения регулируемого выходного напряжения (как показано на Рис. 1 и 2). Рис. 10. Сильноточный ион с п-р-п-транзистором  AD584 КАК ОГРАНИЧИТЕЛЬ ТОКА Микросхема AD584 является альтернативой ограничителям тока, которые требуют заводской настройки для получения желаемой величины тока. Использование токоограничивающих диодов часто приводит к температурным коэффициентам %/C. Использование AD5B4 в этом режиме не ограничивается установкой значения выходного тока; он может программироваться от 0.75 мА до 5 мА с помощью единственного внешнего резистора (См. Рис. 11). Минимальное падение напряжения на таком источнике тока составляет 5 В. Рис. 11. Двухкомпонентный точный ограничитель тока САР tOV v А0584 &v sm esv VouT = 1 +2.5 в I&=-? + 0.75 [mkA] ИСТОЧНИКИ ОТРИЦАТЕЛЬНОГО ОПОРНОГО НАПРЯЖЕНИЯ Прибор AD584 может также использоваться в режиме двухвыводного стабилитрона для получения прецизионного опорного напряжения -Ю В, -7.5 В или -5.0 В. Как показано на Рис. 12, выводы +V и Ю В подключаются вместе к положительному выводу источника питания (в данном случае к земле). Общий вывод AD5B4 подключается через резистор к отрицательному выводу источника питания. Выходное напряжение снимается с общего вывода вместо выхода. При токе в 1 мА, протекающем через AD5B4 в этом режиме, типичное выходное напряжение прибора будет на 2 мВ выше напряжения, даваемого этим прибором в трехвыводном режиме. Отметим также, что выходной импеданс при такой схеме включения увеличивается от типичных 0.2 Ома до 2 Ом. Важно также подобрать выходную нагрузку и величину нагрузочного резистора Rs, чтобы ток протекающий через AD584 всегда находился в диапазоне от 1 до 5 мА (от 2 до 5 мА при температуре выше +В5*С). Температурные характеристики и долговременная стабильность будут такие же как и в случае стандартной трехвыводной схемы включения. Микросхема AD5B4 может также использоваться в двухвыводном режиме для получения положительного опорного напряжения. Вход и выход соединяются вместе и подключаются к положительному выводу источника питания через соответствующий нагрузочный резистор. Рабочие характеристики будут аналогичны характеристикам двухвыводной схемы отрицательного стабилизатора. Единственное преимущество такой схемы по сравнению со стандартной трехвыводной схемой включения состоит в том, что может  интегральные использоваться более низкое напряжение питания (всего на 0.5 В выше необходимого выходного напряжения). При такой схеме включения следует уделять особенное внимание току нагрузки и стабилизации напряжения питания, чтобы быть уверенным, что AD584 всегда остается в диапазоне регулировки от 1 до 5 мА (от 2 до 5 мА при температуре свыше 85 С). Рис. 12. Двухвыводиой ИОН нв -5 В Аналоговая земля  -15В А Рис. 13. Схема применеия AD584 совместно с КМОП ЦАП + 15В Общий  -ovc4jt Общий ИСТОЧНИК ОПОРНОГО НАПРЯЖЕНИЯ 10 в для УМНОЖАЮЩИХ КМОП ЦАП и АЦП Прибор AD584 идеально подходит для работы совместно с серией 10-и 12-разрядных перемножающих КМОП цифро-аналоговых преобразователей типа AD7533, особенно в случае микромощных применений. Точно также он подходит и для 8-разрядных АЦП AD7574. При стандартном подключении, как показано на Рис. 13, выходное напряжение инвертируется с помощью комбинации ЦАП/усилитель для синтезирования напряжения в конвертированном диапазоне напряжений. Например источник опорного напряжения 10 В позволяет синтезировать напряжение в диапазоне от О до -10 В. При использовании усилителя AD308 суммарный ток потребления в состоянии покоя составит около 2 мА. Микросхема AD584 может использоваться в качестве источника на -10 В совместно с AD7574 и установит входной диапазон этого АЦП от О до+10 В. Схема подключения для зтого случая приведена на Рис. 15. ОПОРНЫЙ ИСТОЧНИК для ПРЕЦИЗИОННОГО ЦАП Прибор AD562 как и многие цифро-аналоговые преобразователи предназначен для работы совместно с источником опорного напряжения +10 В (Рис. 14). Внутри AD562 зто опорное напряжение 10 В преобразуется в опорный ток величиной 0.5 мА с помощью внуфен-него резистора 19.95 кОм (последовательно с внешним подстроечным резистором 100 Ом). Температурная зависимость козффициента передачи AD562 в первую очередь задается температурными характеристиками резистора 19,95 кОм и резистора обратной связи 5 кОм/10 кОм, таким образом гарантирована величина температурного коэффициента в пределах 3 млн~7°С. Так использование AD584 (при 5 млиГ/С) в качестве опорного источника 10 В гарантирует максимальный температурный коэффициент 8 млн ус в пределах коммерческого диапазона температур. Опорный источник на 10 В обеспечивает также ток биполярного смещения 1 мА через резистор биполярного смещения 9.95 кОм. Температурный козффициент биполярного смещения зависит от температурного согласования резистора биполярного смещения и входного опорного резистора и гарантирован в пределах 3 млн~7С. Рис. 16 демонстрирует гибкость применения AD584 при использовании совместно с другими популярными цифро-аналоговыми преобразователями. 0.1 мкф Рис. 14. Точный 12-разрядный цифро-аналоговый преобразователь -15 в +5/+15В О О ооооооооорро атий Регулировка ЩЩт. , усилвния + 10ВТ  о Выход ОУ + 15B I R4 20 к (15 оборотов) Регулировка в смещения в однополярном режиме сп.................... Регулировка смещения в двухполярном режиме А - Аналоговая земля интегральные Рис. 15. Схема ИОН на - ЮВ 1.2к 5% Настройка усиления R2 2к Vref = -10B V,n = O...-ИОВ Аналоговая Г [ земля -J- I-  Рис. 16. ЦАП с токовым аыходом qVcc 13 8 i г- OVee R15 R14 = R15  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 [67] 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 |
