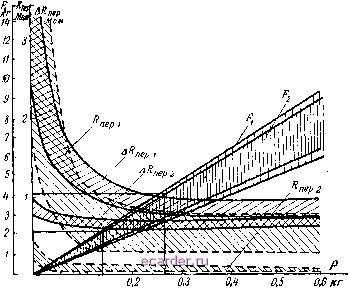

Слаботочка Книги 2-7. УСИЛИЕ РАСЧЛЕНЕНИЯ РАЗЪЕМНЫХ КОНТАКТОВ Усилие расчленения разъемных контактов пропорционально контактному нажатию, т. е. где /тр -коэффициент трения; Р--контактное нажатие. Для обеспечения возможности многократного сочленения и расчленения разъемов, а также исходя из удобства их эксплуатации, целесообразно иметь малые усилия расчленения контактов, что повышает износоустойчивость контактов и корпусов изделий, а также уменьшает вероятность вырывов контактов из изолятора при расчленении. Однако наибольшую надежность электрический контакт может дать только при больших контактных нажатиях, которые приводят к увеличению усилия расчленения. Эти противоречивые требования заставляют искать компромиссные решения. При определении норм на минимальное контактное иажатие [Л. 54] необходимо исходить из следующих требований: выбранные контактные нажатия должны обеспечить независимость электрических характеристик контактов от технологических факторов (отклонений геометрических размеров штырей и гнезд, упругости пружин в пределах заданных технологических допусков); контактное нажатие за весь срок службы не должно быть ниже своего минимально допустимого значения. Рассмотрим для примера контакты разъемов типа 2РМ с золоченым и палладированным покрытиями, имеющими диаметр 1 мм. На рис. 2-22 представлены зависихмости контактного сопротивления, статической нестабильности переходного сопротивления и усилия ;расчленения от контактного нажатия, из которых видно, что, начиная с нажатий 0,15/сГ для золоченого контакта и 0,275 кГ для палладирован-ного, электрические параметры практически не изменяются при увеличении нажатия. Эти нажатия поэтому можно принять за минимальные для данной конструкции. При многократном сочленении и расчленении контактов первоначальный изгиб пружины изменяется, причем это изменение будет наибольшим, когда штырь, выполненный по верхнему допуску, вставляется в гнездо с некоторым перекосом, обусловленным технологическими допусками. На рис. 2-23 представлены зависимости контактного нажатИя от числа сочленений. Из них видно, что кон-  т 0.1 Рис. 2-22. Зависимость контактного сопротивления, статической нестабильности переходного сопротивления и усилия расчленения контактов диаметра 1,0 мм с золочеными (2) и палладированны-ми (/) конгактами от контактного нажатия. тактное нажатие после 500 сочленений может уменьшиться в 1,5-3 раза. Следовательно, норма за минимальное нажатие в контактах в состоянии поставки должна быть равна: кин.норма -мин Г , где зап - коэффициент запаса, учитываюш;ий возможные пределы уменьшения контактного нажатия в процессе срока службы. Отсюда норма на минимальное усилие расчленения контактов может быть определена пз выражения мин.норыа мин.норма, где /тр - коэффициент трения, определяемый для каждой конкретной конструкции. Норма на максимальное усилие расчленения контактов в состоянии поставки определяется, исходя из задан- 1200 1000 800 600 W0 200 200 Ш
800 1000 1200 mo 1600 n Рис. 2-23. Зависимость контактного нажатия от количества сочленений и расчленений контактов разъемов типа 2РМ. ных технологических допусков на геометрические размеры штырей и гнезд, т. е. -макс.норма-f М1Ш.11орма Ь Д-макс (-шт) Ь Д-макс (-гн) i где Аймаке (-Ошт) - увеличение усилия расчленения контактов из-за увеличения геометрических размеров штырей в пределах заданных допусков; макс (-Сгн) - увеличение усилия расчленения контактов из-за уменьшения геометрических размеров гнезд в пределах заданных допусков. В процессе срока службы усилие расчленения контактов может увеличиваться вследствие увеличения коэффициента трения, которое особенно резко проявляется, когда наступает абразивный износ. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 [23] 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
