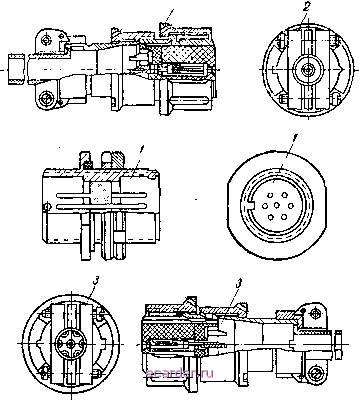

Слаботочка Книги контакты. У разъемов 2РМГ и 2РМГП штыри никелевые, а гнезда золоченые. Разъемы 2РМ (1) и РМГК имеют полностью идентичные кабельные розетки. Герметичные вилки разъемов РМГК имеют изоляторы, армированные штырями, и для повышения герметичности они ставятся на эпоксидной смоле, которой заливаются также лунки в изоляторах вокруг штырей.     Рис. 5-11. Субминиатюрпые разъемы серии РСБ. i -вилка; 2-розетка. Изоляторы в разъемах РМ (1) и РМГК выполнены из прессматериала АГ-4, а корпус из алюминиевого сплава АЛ-11. Разъемы 2РМ (2) и 2РМГ имеют полностью идентичные кабельные розетки с изоляторами из прессматериала КМК-218Л. Вилки разъемов 2РМ (2), за исключением применения прессматериала КМК-218Л, также имеют идентичную конструкцию с вилками разъемов 2РМ (1). Вилки разъемов 2РМГ имеют стальной корпус с квадратным фланцем, стеклянный изолятор, армированный штырями. Корпуса розеток разъемов 2РМ (2) и 2РМГ и вилок разъемов 2РМ(2) выполнены из алюминиевого сплава АЛ-11. Конструкции разъемов РМГ и РМГК во хмиогом сходны. Основные отличительные особенности: применение в качестве материала изоляторов у вилок и розеток разъемов РМГ прессматериала К-124-38, отсутствие у вилок и розеток разъемов РМГ дополнительной герметизации эпоксидной смолой, применение в качестве     Рис. 5-12. Малогабаритные разъемы типа 2РМ(1). 1 - вилка; 2 - розетка. материала для корпусов разъемов РМГ алюминиевого сплава АЛ-22. Разъемы 2РМГП (рис. 5-13) имеют герметичные проходные вилки с двусторонними штырями и стеклянными изоляторами в стальных корпусах, правую и левую кабельные розетки. Конструкция правой розетки полностью идентична с кабельной розеткой разъемов 2РМ (2). Левые кабельные розетки имеют обратную оцифровку контактов. Разъемы 2РМТ отличаются от 2РМ (1) в основном только применением для корпусов алюминиевого сплава АЛ-22. Розетки и вилки разъемов 2РМ (1), 2РМ (2) и 2РМТ могут быть как блочными, так и кабельными. Кабель- ные части разъемов могут иметь как прямые, так и угловые патрубки, которые крепятся к корпусу накидными гайками с левой резьбой, а также как экранированные, так и неэкранированные кабельные зажимы.  Рис. 5-13. Малогабаритные разъемы типа 2РМГП. / - вилка-проходник; 2 - розетка правая; 3 - розетка левая. Штыри контактов разъемов серии 2РМ - цилиндрические (тип 2ш по табл. 4-1), гнезда - трубчатые типа манжета (тип 7г по табл. 4-2). Материал штырей контактов разъемов типов 2РМ (1), 2РМ (2), РМГК, 2РМТ и РМГ -латунь ЛС59-1. Материал штырей контактов разъемов типов 2РМГ и 2РМГП - ковар. Материал неупругих частей гнезд контактов разъемов серии 2РМ -латунь ЛС59-1. Материал 136 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 [44] 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
