oja ф1 nfj 0 сф] aki ijs

t а О)

Рис. 5-20. Разъемы типа РПЗ.

J - вилка; 2 - розетка.

	й 1
1- 1
	у 1

Изоляторы - сборные; их части скрепляются между собой латунными втулками. Контакты крепятся в изоляторах специальными упорами.

Материал изоляторов - пластмасса К-18-2; штыри контактов - ножевые (типа Зш в соответствии с табл. 4-1). Гнезда контактов - лепестковые (типа Юг в соответствии с табл. 4-2). Контакты изготавливаются из латуни Л62 и покрываются серебром. Контактное нажатие в лепестковом гнезде осуществляется стальной пружиной (сталь У8А).

Разъемы типа РП9 имеют четыре типономинала: 5 и 11-контактные разъемы - двухрядные и 18 и 30-контактные-трехрядные. Разъемы имеют как блочный, так и междублочный варианты. Междублочный вариант разъемов не имеет корпуса и кабельного залима с о, ti, со1\ \т Рис. 5-21. Междублочныи ва-

(рпс. 5-21). У блочного ва- р а, разъемов типа РП9.

рианта корпус вилки метал- /-вилка; 2-розетка,

	. )

лический; он защищает места пайки и закрепляет жгут проводов (или кабеля), выходящий из разъема, а также удобен для сочленения и расчленения разъема непосредственно рукой (рис. 5-22).

Корпуса разъемов изготовляются прямые и угловые. Они имеют пружинный замок, предохраняющий разъемы от самопроизвольного расчленения в эксплуатации.

Однозначность сочленения разъемов достигается разным расположением контактов в рядах.

Изоляторы вилок и розеток разъемов - цельные, пластмассовые (АГ-4). Контакты в изоляторе крепятся при помощи соответствующего разворота хвостовиков. Штыри контактов - цилиндрические (типа 2ш в соответствии с табл. 4-1), гнезда - типа лира (типа 13г в соответствии с табл. 4-2). Материал штырей- латунь Л62, а гнезд - бронза Бр.ОФ 6,5-0,15. Контакты покрываются серебром.

Разъемы типа РПЮ (рис. 5-23) имеют десять типономиналов: 5, 7, 9, 11, 12, 15, 18, 22, 30 и 42-контактные (5, 7, 9 и 15-контактные - двухрядные, 22 и 30-контактные - трехрядные, 12, 18 и 42-контактные - четырехрядные).

Разъемы имеют как блочный, так и. междублочный варианты. У блочных разъемов вилка или розетка имеет металлический корпус и пружинный замок. Корпуса разъемов изготовляются прямые, боковые и угловые. Изоляторы - цельные из пластмассы АГ-4. Штыри кон-168

0 1

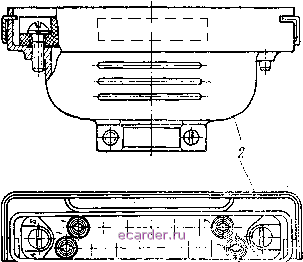

Рис 5-22. Блочный вариант разъемов типа РП9.

тактов - цилиндрические (типа 2ш в соответствии с табл. 4-1), гнезда - трубчатые (типа 3 г в соответствии с табл. 4-2). Контакты покрываются серебром. Они крепятся в изоляторах при помощи разворота хвостовиков. Разъемы типа РП10Т бывают шести типономи-налов: 7, 11,15-контактные-двухрядные; 22 и 30-контактные - трехрядные; 42-контактные - четырехрядные.

Рис. 5-23. Разъемы типа РПЮ.

/ - внлка; 2 - розетка.
