Конструкция разъемов тина РПЮТ в основном отличается от РПЮ нылебрызгозащищенной конструкцией корпуса и применением тропикоустойчивых материалов.

Разъемы типа РП12 (рис. 5-24) имеют десять типономиналов: 5, 7, 11, 15, 21, 25, 31 и 37 -двухрядные; 50-контактные - трехрядные; 62-контактные - четырехрядные.

	!л ... г:
	р) 4++ + ++-~ Ч к 4- 4 + + + Ф ))

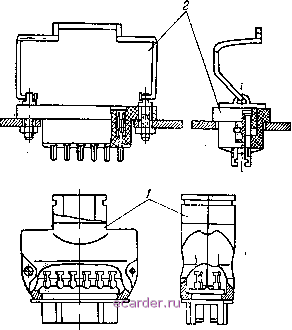

Рис. 5-24. Разъемы

типа РП12. / - вилка; 2 -розетка.

Разъемы имеют как блочный, так и междублочный варианты.

Для блочного варианта корпус разъемов изготавливают из сплава АМЦ А-П толщиной 1 мм. Вилки разъемов крепятся к угольникам корпусов при помощи винтов. Штыри контактов - цилиндрические (типа 2ш в соответствии с табл. 4-1). Гнезда контактов - трубчатые (типа Зг в соответствии с табл. 4-2). Материал штырей - бронза БрОЦ4-3; материал гнезд - Бр.ОФ 6,5-0,15. Материал покрытия контактов - серебро.

Изоляторы -сборные. Контакты крепятся в изоляторах специальными упорами. Части изоляторов крепятся в металлических корпусах.

Разъемы типа РПЮ (рис. 5-25) имеют десять типономиналов: 4, 8, 10, 14 и 20-контактные - двухрядные; 24, 32, 44, 52 и 64-контактные - четырехрядные.

Разъемы имеют как блочный, так и междублочный варианты. Блочная часть блочного разъема имеет замок - скобу, а кабельная - корпус (прямой или угло-170

вой). Изолятор блочной части закрепляется в металлической обойме. В междублочном разъеме изоляторы обеих частей крепятся в обоймы. Одна из них имеет направляющие цилиндрические штыри, а другая - соответствующие отверстия. Изоляторы - цельные; контак-

Рис. 5-25. Разъемы типа РП13. / - вилка; 2 - розетка.

ты Крепятся в них посредством изгиба хвостовиков. Штыри и гнезда контактов - лепестковые (типов 12ш и 9г в соответствии с табл. 4-1 и 4-2).

Контакты изготовляются из бронзы Бр.Б2 и покрываются серебром. Материал изоляторов - пластмасса АГ-4.

(slIsllsllsllslIEllsllal

- 3, Jo

f j [

Рис. 5-26. Разъемы типа РП14.

i - вилка; 2 -розетка.

Разъемы типа РП14 (рис. 5-26) имеют четыре типо-номинала: 5-контактные - однорядные; 10 и 16-контактные - двухрядные и 30-контактные - трехрядные.

Конструкция разъемов типа РП14 в основном сходна с конструкцией разъемов типа РПЗ. Конструкция разъемов типа РП14 отличается от РПЗ: применением лепесткового гнезда (типа 11г в соответствии

Рис. 5-27. Разъемы типа РПМ. / - вилка; 2 -розетка.

С табл. 4-2), наличием цилиндрических направляющих штырей, применением для изоляторов пластмассы АГ-4.

Разъемы типа РПМ (рис. 5-27) имеют пять типономиналов: 4, 6, 8, 12 и 16-контактные.

Разъемы имеют два варианта, различающихся способом монтажа: с одноразовой (заводской) заделкой кабеля и с многоразовой заделкой кабеля.

Кабельные части разъемов изготовляются с црямым и угловым выводом кабеля. Изоляторы - цельные из пластмассы АГ-4. Штыри контактов - ножевые (типа
