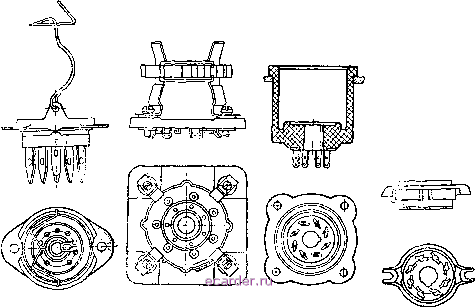

манжета - тип 12г по табл. 4-2 (панели типов 01ПЛК7, ОПП, ПЛПС-7Э, ПЛК7-Д, ПЛК7-Э, ПЛК7-Ф, НЗА4.812.010, ГЕ4.812.005, 0ПЛК9, ПЛПС-9Э, ПЛК9-Д, ПЛК9-Э, ПЛК9-Ф, НЗА4.812.012, ГЕ4.812.013, Е6.736.022); лира -типа 13г (панели типа НА4.812.045); двойная лира - тип 14г (панели типов ГЕ4.812.018, ПЛ-2К, ПЛ-2П, 0ПЛ-2К, ГЕ4.812.004, ГЕ4.812.055, ПЛ1С-1П, ПЛС-2П, ГЕ4.812.003); разрезное цилиндрическое - тип 4г (панели типов БА4.812.073, ПЛК5-1, ПЛК5-2, ПЛК5-3, ПЛК8-1, НЕС4.812.033, НЕС4.812.005, НЕС4.812.032); лепестковые - тип 15г (панели типов ПЛ7-1); губчатое - тип 17г (панели типов ПЛК-4); лепестковое - тип 18г (панели типов ПЛЗ); лепестковое - тип 19г (панели типов ПЛ4-1, ПЛ4-2); эллиптическое проволочное - тип 16г (панели типов ПК4.812.025, ПК4.812.032). В качестве материалов для гнезд панелей наиболее широкое применение получили бериллиевая и фосфористая бронзы. Ламподержатели ламповых панелей (рис. 5-34-5-39) выпускаются следующих конструкций: экраны байонетные или резьбовые, крепящиеся к обойме (панели типов ПЛПС-7Э, ПЛК7-Э, ПЛПС-9Э, ПЛК9-Э). пружинные (панели типов ГР4.812.013, 0ПЛК67, ПЛК7-Д, 0ПЛК9, АЛК9-Д); хомуты (панели типов ГЕ4.812.018, ГЕ4.812.003); стаканы (панели типов ПЛ4-2, ПЛК5-1, ПЛК5-2, ПЛК5-3, ПЛК8-1, ПЛЗ). Для крепления ламповых панелей к шасси их конструкция предусматривает следующие виды элементов крепления: фланцы (рис. 5-38), являющиеся непосредственной частью конструкции панели (панели типов ПЛ4-2, ГР4.812.013, ГЕ4.812.018, ПЛ7-1, БА4.812.073, 0ПЛК7, ОПП, ПЛПС-7Э, ПЛК7-Д, ПЛК7-Э, НЗА4.812.010, ГЕ4.812.005, ПЛКП-1, ПЛК5-2, ПЛКб-3, ПЛК8-1, ПЛЗ, 188 Рис. 5-34. Ламповые панели с экранным ламподержа-телем. е-ь -tis   Рис. 5-38. Ламповые панели с фланцами. Рис. 5-35. Ламповые панели с пружпппым ламподернателем. Рис. 5-36. ЛампО вые панели с хомутами. Рис. 5-37. Ламповые панели со стаканами.  Рнс. 5-39. Ламповые панели с накидными фланцами. 01ПЛК9, .ПЛПС-9Э, ПЛК9-Д, ПЛК9-Э, НЗА4.812.012. ГЕ4.812.013, НЕС4.812.033, НЕС4.812.005, НЕС4.812.032, ПЛК-4, ГР4.812.053, ГЕ4.812.003); накидные (рис. 5-39) фланцы (панели типов ПЛК7-Ф, ПЛ-2К, ПЛ-2П, аПЛ-2К, ГЕ4.812.055, ПЛС-2П, ПЛК9-Ф, Е6.736.022, НА4.812.045); пластинчатые (рис. 5-40) пружины (панели типов ПЛ4-1, ГЕ4.812.004, ПЛС-Ш).    Рис. 5-41. Ламповые панели печатного монтажа. Рис. 5-40. Ламповые панели с пластинчатой пружиной. Ламповые панели большей частью предназначены для объемного монтажа. Однако для некоторых серий ламп, в частности для пальчиковой, имеются панели, предназначенные для печатного монтажа (панели типов ПК4.812.025, ПК4.812.032). Конструкция этих панелей отличается видом крепления панели к плате и конструкцией хвостовиков контактов (рис. 5-41). Панель крепится и соединяется со схемой платы при помощи пайки методом окунания. Некоторые типы ламповых панелей (панели типов НЗА4.812.010, НЗА4.812.012) имеют монтажную стойку с лепестковыми выводами (рис. 5-42) для удобства и компактности монтажа. Технические характеристики ламповых панелей. Это - электрические, механические и эксплуатационные характеристики. Электрические и механические характеристики наиболее широко применяемых ламповых панелей, гарантируемые техническими условиями, представлены в табл. 5-27. Эксплуатационные характеристики ламповых панелей представлены в табл. 5-28. 190 http://proffsvet.ru/ купить светильник в спб. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 [62] 63 64 65 66 67 68 69 70 71 72 73 74 75 76 |
