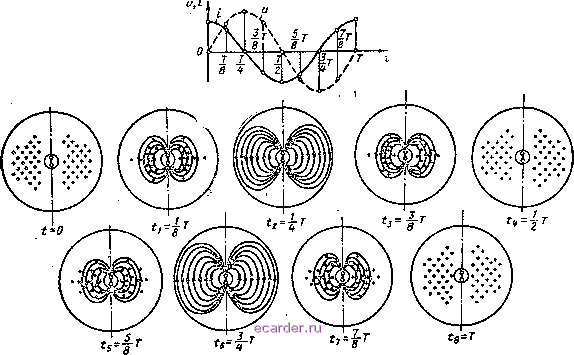

Рис. 13.26. Квазистационарное электромагнитное поле диполя Герца.

Во вторую четверть периода {tz Ч- /4) происходит разряд вибратора до напряжения = О при токе, увеличивающемся от нуля до максимума, за счет энергии того же источника. Состояние полей

вибратора к концу второй четверти периода [/4 = изображается

максимальным числом линий магнитного поля при полном отсутствии электрических силовых линий.

В дальнейшем описанные процессы повторяются, но только с той разницей, что в соответствии со знаками зарядов и направлением тока вибратора направление линий электрического или магнитного поля изменяется на обратное.

Таким образом, электромагнитное поле вибратора, по которому проходит медленно изменяющийся ток, находится в ограниченном пространстве вокруг вибратора (в пределах сферы радиусом V4). Такое поле называется квазистационарным (мнимостацио-нарным). Для квазистационарного поля характерно следующее: 1) поле неразрывно связано с движущимися в вибраторе зарядами и потому не выходит за пределы ограниченного пространства (не излучается), 2) между электрическим и магнитным связанными полями существует сдвиг по фазе на 90°.

Если же ток в вибраторе имеет высокую частоту (рис. 13.27), то характер рассматриваемых явлений существенно изменяется: часть энергии электромагнитного поля, создаваемого током вибратора, оказывается свободной, не связанной с вибратором, и распространяется в пространстве в форме электромагнитных волн.

Возникновение свободного электромагнитного поля обусловлено тем, что быстро изменяющееся магнитное поле вызывает в пространстве переменное электрическое поле, а быстро изменяющееся электрическое поле возбуждает переменное магнитное, которое совместно с возникшим электрическим удаляется от вибратора. Условимся изображать свободное магнитное поле в местах пересечения его линий с плоскостью рисунка крестиками и точками в кружочках, а связанное магнитное поле - без кружочков. Свободное и связанное электрические поля можно различить на рисунке тем, что силовые линии связанного поля начинаются на положительных и кончаются на отрицательных заряда) вибратора, а силовые линии свободного поля замкнуты, т. е. не имеют ни начала, ни конца.

Пусть исходное состояние вибратора {t = 0) будет таким же, как в предыдущем случае: ток максимальный, направленный снизу вверх; этому току соответствует связанное с вибратором магнитное поле максимальной напряженности, электрическое поле отсутствует.

В первую четверть периода {t - /2), когда вибратор заряжается уменьшающимся током, возникает электрическое поле нарастающей напряженности, которое связано с зарядами вибратора. Так как ток вибратора уменьшается, то связанное магнитное поле постепенно исчезает, но происходящее одновременно усиление 348

электрического поля вызывает согласно первому уравнению Максвелла свободное магнитное поле. К моменту времени = Т/4 электромагнитное поле оказывается расположенным в зоне радиусом причем электрическое поле максимально по напряженности и связано с зарядами вибратора, а оставшееся магнитное поле свободное, оно не связано с током вибратора.

Во вторую часть периода {t = tz = Т/4 Т/2) уменьшение напряжения на вибраторе сопровождается исчезновением

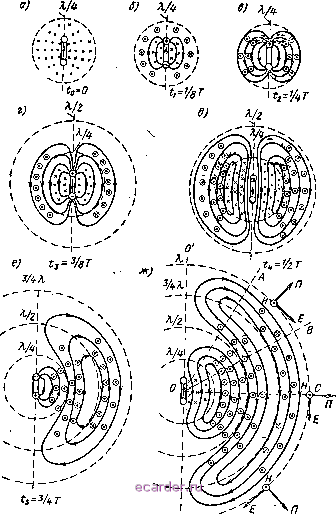

Рис. 13.27. Иллюстрация процесса излучения диполя Герца при помощи линий электрического и магнитного полей.
