в момент отражения волны последняя изменяется не только по направлению. Происходящие изменения могут быть учтены комплексной величиной, называемой коэффициентом отражения р. Модуль коэффициента отражения р показывает, во сколько раз изменилась амплитуда напряженности поля, а аргумент этого коэффициента ср - какое приращение получил фазовый угол поля в момент отражения. Численные значения р и ф зависят от поляризации и длины волны, от электрических свойств Земли и в ряде случаев от угла наклона лучей 5. Идеализируя процесс отражение волн, принимают р = 1, а ф = 180°, т. е. считают, что в момент отражения от Земли амплитуда волны сохранилась неизменной, а фаза изменилась на обратную. Такое приближение для УКВ возможно, если отражающая поверность гладкая и обладает высокой удельной проводимостью, а волны поляризованы горизонтально и падают под небольшими углами б. Если же эти условия не выполняются, то модуль р = \ и угол ф < 180°.

При определении результирующей напряженности поля у прием-

нрй антенны нужно к углу ф прибавить сдвиг по фазе Аф = х

обусловленный разностью хода волн Аг прямого / и отраженного 2 лучей. Допустим, что передающая антенна ненаправленная (в свободном пространстве), расстояние от нее до приемной антенны постоянное и изменяется лишь угол б. Тогда непрерывно изменяется разность хода волн Аг и соответственно изменяется суммарный сдвиг по фазе ф -f Аф интерферирующих волн. Когда этот сдвиг равен нечетному числу я, то поля прямого и отраженного лучей вычитаются и амплитуда результирующего поля составляет (1 - р)-ю часть от поля в свободном пространстве. Если же угол ф + Аф равен четному числу я, то поля арифметически складываются, усиливаясь в (1 + р) раз за счет отраженной волны. В частном случае, когда р = 1, поле то удваивается (в направлении максимального излучения системы), то уменьшается (в минимуме) до нуля. Таким образом, диаграмма излучения антенны в вертикальной плоскости становится многолепестковой. Мно-голепестковость возникает и в излучении направленных (в свободном пространстве) антенн, но максимумы этих лепестков получаются неодинаковыми, как показано на рис. 15.7. Кроме того, когда р 7 1, поле в минимуме не равно нулю.

Если прямой луч J (рис. 15.8) касается земной поверхности, длина его до приемной антенны является дальностью геометрической видимости Го, которая складывается из отрезков АВ и БС, равных, в свою очередь,

ЛВ==У {Rh,f~Rl = Y2Roh,-\-h, = Y2h,{Ro + h,),

ВС= ]/{Ro + h,f-Rl = y2Roh, + hl = Yh,{Ro + h,), где Rq = Q 370 0( -радиус Земли.

15* 419

Так как /7i</?o h.2<Ro, то можно записать

Го==АВ + ВС YWo (f/Ti + Vh,) =

/2- (/, + /1)= 3,57 (/ТГ,+ (353)

Заметим, что здесь дальность геометрической видимости Го выражена в километрах, а высоты передающей hi и приемной hz антенн - в метрах.

Рис 15.7. Миоголепестковая диаграмма направленности антенны в вертикальной плоскости, полученная в результате отражения волн от Земли.

Увеличение дальности связи сверх Го при данных /г, и hz означает прием ниже линии горизонта (в электромагнитной тени). Это уже область дифракции. На УКВ, где длина волны не превы-л f шает 10 м, дифракция вы-

ражена весьма слабо.

Более существенную роль в приеме УКВ за пределами геометрической видимости играет тропосферная рефракция, обусловленная плавным изменением показателя преломления воздуха. Из-за рефракции радиогоризонт не совпадает с геометрическим горизонтом. В нормальных условиях показатель преломления тропосферы уменьшается на.Ю- с увеличением высоты на 100 м. Это вызывает рост фазовой скорости и искривление луча, как в ионосфере. В нормальной атмосфере радиус кривизны луча уменьшается от оо (прямолинейное распространение) до 25 ООО км (луч / на рис. 15.9). Дальность связи соответственно увеличивается до

г = 4,12(/1+ Л/). (354)

Рис. 15.8. Определение дальности геометрической видимости.

Это иллюстрируется рис. 15.10: прн высотах антенн и hz предельное расстояние прямой видимости равно АВ, а из-за тропосферной рефракции дальность увеличивается до АС.

В тех случаях, когда изменения с высотой температуры, давления и влажности отклоняются от нормальных, возникает ано-

r = Z5000km г

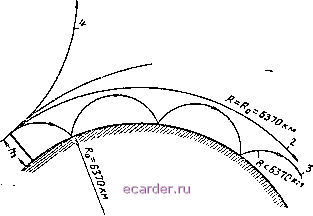

Рис 15.9. Лучи радиоволн при атмосферной рефракции.

мальная тропосферная рефракция. Ее разновидности: сверхрефракция (частный случай - атмосферный волновод) и отрицательная рефракция.

Сверхфракция наблюдается при большем уменьшении показателя преломления с высотой, чем в нормальных условиях. Это происходит при температурной инверсии (повышении темпе-

Рис. 15 10. Увеличение дальности связи в результате атмосферной рефракции.

ратуры с высотой) и резком понижении влажности над Землей, например, летом, когда с наступлением ночи Земля охлаждается быстрее, чем воздух верхних слоев тропосферы, или над морской поверхностью, когда с суши приходит теплый воздух и нагревает самые нижние слои тропосферы. При сверхрефракции радиус кривизны луча R становится меньше 25 ООО км. В частности, если уменьшение показателя преломления тропосферы на каждые 100 м высоты достигает 16-10-6, радиус кривизны R оказывается рав-
