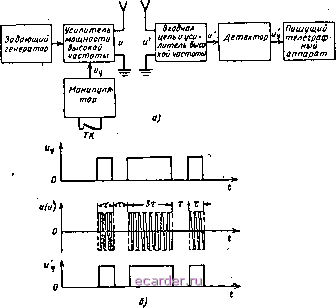

Слаботочка Книги меняется во времени по закону управляющего сигнала (рис, 0.3, б). Анализ любого пульсирующего тока показывает, что в его состав входят средний ток /ср, имеющий форму огибающей пульсирующего тока, и переменные токи, изменяющиеся относительно среднего тока. В схеме детектора средняя составляющая пульсирующего тока совпадает по форме с управляющим сигналом, а остальные составляющие этого тока высокочастотные. Для разделения токов высокой и низкой частоты емкость конденсатора С (рис. 0.4) подбирается такой, чтобы емкостное сопротивление конденсатора для частоты управляющего сигнала Q было значительно больше, а для несущей частоты соо - значительно меньше активного сопротивления т. е. При таком соот- ношении высокочастотные токи замыкаются преимущественно через емкость, а средний низкочастотный ток - через активное сопротивление. В результате с нагрузки детектора снимается напряжение и =  Рис. 0.4. Принципиальная схема амплитудного детектора. /ср/? (рис. 0.3), которое изменяется по закону управляющего сигнала. Блок-схема на рис. 0.5 сложнее описанной за счет дополнительных каскадов, широко применяемых на практике. Эта схема требует некоторых пояснений. 1. В реальных условиях наряду с полезными радиосигналами на приемник воздействуют посторонние колебания высокой частоты, называемые помехами. На рис. 0.5 ради простоты все источники помех сконцентрированы в одном месте. 2. Чтобы исключить взаимные помехи одновременно работающих радиостанций, каждой из них отводят вполне определенную несущую частоту и в состав приемника вводят схемы, осуществляющие избирательность {селекцию) сигналов по частоте. Первым звеном частотной избирательности является входная цепь приемника. Кроме частотной, существует пространственная избирательность, которая выражается в том, что излучение и прием радиоволн производятся преимущественно в определенных направлениях. Это достигается применением направленных антенн. 3. Для качественного детектирования необходимо, чтобы на входе детектора урове1ь сигнала был достаточно велик по сравнению с уровнем помех. Например, ламповый диодный детектор работает хорошо, если его входное напряжение превышает 0,1-0,3 в. В большинстве случаев к приемнику подводятся более слабые сигналы, так как радиоволны е процессе распространения рассеиваются в пространстве и поглощаются в атмосфере, земле и окружающих предметах. Подчас на вход приемника поступает 10-2° мощности радиоволн, излучаемых передающей антенной. Чтобы в таких условиях получить требуемый по амплитуде сигнал, делают следующее: а) высокочастотный генератор дополняют усилителем мощности высокой частоты (рис. 0.5). Тогда несущая частота тока в передающей антенне задается первым каскадом - задающим генератором, а число каскадов в усилителе мощности определяется требуемой мощностью тока в антенне. Очевидно, более мощные колебания несущей частоты нужно промодулировать более мощным управляющим сигналом. В связи с этим между микрофоном и усилителем мощностивысокой частоты вводят усилитель низкой частоты, называемый модулятором;  Радио сигнал j [/Гания I ! Источ-\ ник онех Радиосианал * помехи Радиосигнал
Приемное устройство Управ лиющий сигнал Рис. 0.5. Блок-схема радиосвязи. б) направленные свойства антенн используют не только для пространственной избирательности но и для усиления потока энергии радиосигнала в направлении линии радиосвязи; в) чувствительность приемника увеличивают путем включения между входной цепью и детектором усилителя высокой частоты (УВЧ); нагрузку УВЧ выбирают такой, чтобы усилитель повышал частотную избирательность приемника. 4. Для повышения громкости приема продетектированный сигнал усиливают в усилителе низкой частоты (УНЧ), после чего звуковое сообщение воспроизводится громкоговорителем Гр. Качество радиосвязи оценивается в первую очередь верностью воспроизведения передаваемой информации. Верность эта тем выше, чем меньше искажений вносит каждое звено канала связи (передающее устройство, линия связи и приемное устройство). С этой точки зрения качество модулятора (включая микрофон) определяется тем, насколько его выходное напряжение достовер1но воспроизводит передаваемое сообщение; качество амплитудной модуляции определяется соответствием огибающей радиосигнала управляющему сигналу модулятора; качество антенн, входной цепи и УВЧ определяется тем, насколько сохранена ими форма радиосигнала; качество детектора определяется соответствием выделенного детектором управляющего сигнала огибающей радиосигнала и т. д. 3. Принцип осуществления радиотелеграфии и радиолокации Как упоминалось, в радиотехнике используются непрерывные и прерывистые (дискретные) сигналы. Ознакомимся с принципами радиолокации, где используются дискретные сигналы. Радиотелеграфией называется передача телеграфных сигналов посредством радиоволн. Как известно, телеграфные сигналы коди-  Рис. 0.6. Блок-схема системы радиотелеграфной связи (а) и временные диаграммы напряжений в ней (б). руются по азбуке Морзе в виде точек и тире, между которыми имеются паузы (рис. 0.6). На время передачи сигналов замыкают телеграфный ключ передатчика ТК и с помощью манипулятора получают импульсы постоянного напряжения Му, длительность т которых для точки в три раза меньше, чем для тире. Эти импульсы служат управляющим сигналом для модуляции колебаний несущей частоты, полученных в задающем генераторе. На выходе усилителя мощности высокой частоты, т. е. в передающей антенне, радиосигнал принимает форму радиоимпульсов и - колебаний высокой частоты с огибающей в виде управляющих импульсов. Радиосигнал и сохраняет свою форму до и после усиления по высокой частоте в приемнике. Далее, детектор производит демодуляцию, т. е. преобразует радиоимпульсы в импульсы постоянного напряжения и. Последние ис- 1 2 [3] 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 |
