Рассматривая линию как фильтр нижних частот с бесконечно большим числом звеньев и бесконечно малыми индуктивностью V и емкостью С звена, устанавливаем граничную частоту линии:

Это значит, что линия, согласованная с нагрузкой, имеет неограниченную полосу прозрачности. Ее частотные характеристики полностью совпадают с идеальными, в связи с чем сигналы, передаваемые по согласованной линии, воспроизводятся на выходе без искажения, но с некоторым запаздыванием. Такой процесс передачи напряжения и тока по линии называется бегущей волной.

Все эти выводы сделаны для линии без потерь. В реальной линии на любом элементарном участке, кроме индуктивности и емкости, имеются активное сопротивление проводов и активная проводимость (утечка) между проводами, за счет которых энергия передаваемого сигнала несколько теряется и волновое сопротивление линии приобретает некоторую реактивную составляющую. Однако режим бегущих волн может быть соблюден и в реальной линии.

49. /?С-филыры верхних частот

В радиотехнических устройствах, работающих на низких частотах, обычно используют реостатно-емкостные {RC) фильтры вместо реактивных {LC) и пьезоэлектрических. Это вызвано тем, что кварцевые пластины с резонансной частотой менее сотен герц настолько массивны, что трудно возбуждаются, а катушки с большой индуктивностью не имеют достаточно высокой добротности для введения их в LC-фильтр. Кроме того, вес, габаритные размеры и стоимость катушек с большой индуктивностью значительно больше, чем резистора.

/?С-фильтры разделяются на фильтры высших и низших частот. В первых (рис. 7.23, а) выходное напряжение снимается с активного сопротивления а во вторых (рис. 7.25, а) - с емкости С.

Частотные характеристики. В Г-образном звене этого фильтра

(рис. 7.23, а) сопротивление Zj =,- = - / -J. а Z = R. Входное напряжение с комплексной амплитудой приложено ко всему звену Zj -f Zg, а выходное напряжение щ с комплексной амплитудой ит снимается только с сопротивления Zg. Поэтому

коэффициент передачи напряжения фильтра К. равен отношению сопротивлений

Чтобы отделить вещественную часть К этого коэффициента от мнимой части К , умножаем числитель и знаменатель выражения на сопряженное комплексное число знаменателя:

1 + /

1 + /

inRC

(cu;?c)

inRC

inRC

Область дифференцирования

Область прозрачности

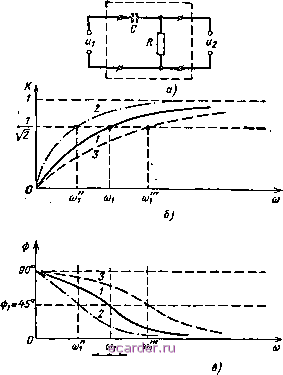

Рис. 7.23. ?С-фильтр верхних частот (а) и его амплитудно-частотная (б) и фазо-частотная (в) характеристики.

Отсюда находим модуль К и аргумент i) коэффициента передачи напряжения фильтра:

2 f \l(x>RC 12

/ 1 \2 / 1 Г

г1,= arctgarctg (158)

Исследуем амплитудно-частотную (рис. 7.23, б) и фазо-частот-ную (рис. 7.23, в) характеристики, построенные по этим уравнениям.

1. При частоте со == о емкостное сопротивление 1 - -щ. бесконечно велико по сравнению с активным сопротивлением 1 =

и поэтому модуль К = О, а аргумент1) = arctg оо = 90° (ток в цепи г имеет чисто емкостный характер, и выходное напряжение u% = = izR опережает по фазе входное напряжение на 90°). С увеличением частоты емкостное сопротивление 2i уменьшается и все большая часть входного напряжения приходится на долю активного сопротивления 1г = R. Соответственно возрастает модуль К и уменьшается аргумент ij) коэффициента передачи напряжения. Когда (О -> оо, сопротивление Zi падает до нуля, все входное напряжение поступает на выход (К = 1), ток в цепи имеет чисто активный характер (Zj Zi = Zz - R) и напряжения i, Uz совпадают по фазе (я) = 0). Таким образом, подтверждается, что данный четырехполюсник является фильтром высших частот.

2. В этом фильтре не наблюдается резкого перехода от полосы задерживания к полосе прозрачности. Условно граничную частоту щ определяют для значения К = 1/У2 , т. е на уровне 0,707 от максимального. Подставив (0= coj и /(= 1 2 в выражение (157), получаем

J 1

откуда

. = = - (159)

Таким образом, граничная частота фильтра имеет вели-чину, обратную его постоянной времени Тщ = RC.

3. Когда u) = o)i сопротивление 2= = - т. е.

2j = Zg, вследствие чего выходное напряжение опережает по фазе входное напряжение на уго; 45°:

4. В радиотехнических схемах /?С-фильтр верхних частот используется в качестве переходной или дифференцирующей цепи. 172
