Стационарное состояние генератора можно определить из условия К = 1/р (рис. 9.3). Зависимость 1/р от-Ugrn изображается прямой, параллельной оси абсцисс, так как цепь обратной связи -линейная и ее коэффиииент р не зависит от амплитуды возбуждения. То же самое можно сказать и о коэффициенте усиления К, пока амплитуда Ugm невелика и генераторная лампа работает В линейном режиме. При дальнейшем увеличении U~gm коэффициент К понижается за счет увеличения приведенного внутреннего сопротивления

(К = ( -\1 и пересечение амплитудной характеристики/С =

(в)

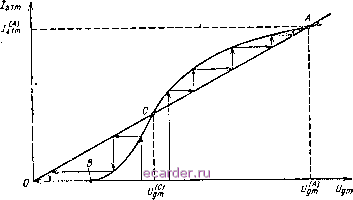

Рис. 9.4. Колебательная характеристика и линия обратной связи, соответствующие жесткому самовозбуждению генератора.

= figm) С Прямой 1/р становится возможным. Все это позволяет утверждать, что генерирование колебаний - нелинейный процесс.

Для рассмотренного режима (6 > 90°) характерно мягкое самовозбуждение, т. е. такое, которое происходит независимо от начальной амплитуды возбуждения. Существует еще жесткое самовозбуждение, наблюдаемое при 6 < 90°. В этом случае колебательная характеристика (рис. 9.4) начинается не в начале координат О, а в точке В, где Ugm = gm\ поскольку при меньших значениях амплитуды возбуждения анодного тока вовсе нет. Характеристика пересекается с прямой обратной связи ОСА в точках С и А, причем А удовлетворяет, а С не удовлетворяет условию устойчивости (см. линии со стрелками). В связи с этим начальная амплитуда возбуждения должна быть не меньше ufm, в противном случае колебания срываются (линии со-стрелками ведут к началу координат 0).

Обобщая сказанное, сформулируем условие устойчивости амплитуды. В точке А, удовлетворяющей этому условию, угол наклона линии обратной связи должен быть больше угла наклона колебательной характеристики. Таким образом, устойчивость амплитуды автоко-

лебаний, как и генерирование их, возможны благодаря нелинейному режиму генератора.

Устойчивость фазы (частоты) колебаний обусловлена фиксиру-юией способностью контура генератора. Допустим, что дестабилизирующие факторы вызвали увеличение частоты / автоколебаний по сравнению с собственной частотой контура /о* В связи с этим во входном сопротивлении контура появилась реактивная составляющая емкостного характера (угол грвх <С 0)> напряжение на контуре, а с ним и напряжение возбуждения и первая гармоника анодного тока получили некоторое отставание по фазе. Это отставание постепенно возрастает и приводит к восстановлению частоты генератора / = /о- Если же частота / понизится относительно /о. то входное сопротивление контура приобретает индуктивную составляющую (г5вх>0), вследствие чего аналогичный процесс приведет к увеличению частоты автоколебаний до /о-

Отсюда следуют выводы:

1. Условие устойчивости фазы (частюты) сводится к тому, что при увеличении частоты колебаний f относительно стационарной /о аргумент входного сопротивления грвх должен уменьшаться и наоборот; последовательный контур, в отличие от параллельного, этим свойством не обладает.

2. Устойчивость фазы тем выше, чем чувствительнее угол грвх к изменению частоты, т. е. рост добротности контура способствует фиксированию частоты автогенератора.

61. Основные схемы автогенераторов

Схемы.генераторов с самовозбуждением различаются главным образом структурой цепей обратной связи и числом контуров колебательной системы. В практических схемах колебательный контур генератора и цепь обратной связи образуют единый линейный четырехполюсник. Есть и такие автогенераторы (динатронный и тран-зитронный), в которых обратная связь не выражена явно.

На рис. 9.5 показаны схемы одноконтурных автогенераторов с трансформаторной (индуктивной), автотрансформаторной и емкостной обратной связью.

В трансформаторной схеме (рис. 9.5, а) контурный ток /к, умноженный на сопротивление связи сооМ, определяет напряжение возбуждения Ugm= 1ктЩ Поэтому коэффициент обратной связи равен

Если в данной схеме условие баланса фаз (противофазность сеточного Ugm и анодного Uam напряжений) не выполняется, то нужно переключить концы катушки обратной связи Lcb-222

в автотрансформаторной схеме (рис. 9.5, б) используется контур II вида: индуктивность контура L разделяется на La, образующую индуктивную ветвь, и на Lg, которая с емкостью С образует емкостную ветвь контура. Поэтому напряжение t/am. приложенное к индуктивности La, и напряжение обратной связи Ugm, снимаемое с индуктивности Lg, противофазны.

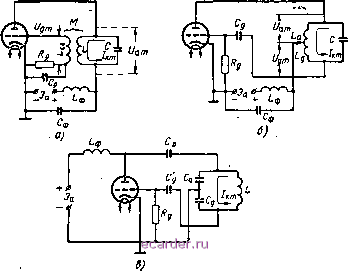

Рис. 9.5, Схемы автогенераторов с трансформаторной (а), автотрансформаторной (б) и емкостной (в) обратной связью.

Через обе индуктивности протекает единый контурный ток с амплитудой 1кт- Отсюда коэффициент обратной связи равен

ат /кт О а

В емкостной схеме (рис. 9.5, в) используется контур III вида: емкость контура разделена на Са, составляющую емкостную ветвь, и Cg, составляющую с L индуктивную ветвь контура. По этой причине напряжение возбуждения Ugm, которое снимается с конденсатора Cg, и переменная составляющая анодного напряжения Lam, приложенная к конденсатору Са, противофазны. В данном случае коэффициент обратной связи равен
