пропорционален максимальному значению импульсов анодного тока /а макс, а следовательно и амплитуде Um радиосигнала. Отсюда происходит название лмней бш детектор, хотя детектирование сильных сигналов - нелинейный процесс. Для доказательства нелинейного характера процесса можно сослаться на то, что в данном случае используется ломаная, а не прямолинейная характеристика анодного тока. Важное преимущество линейного детектирования заключается в отсутствии нелинейных искажений.

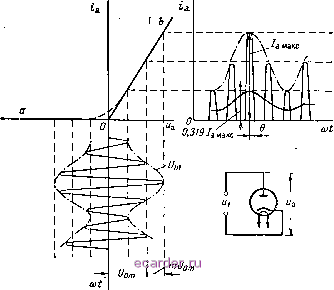

Рис. 10.5. Диаграмма работы диодного детектора без нагрузки при линейном детектировании AM колебаний.

III.. Дополним схему детектора нагрузкой R и параллельно включенным конденсатором С (рис. 10.6, б), сохранив в схеме режим линейного детектирования. Емкость С подбирается такой, чтобы сопротивление резистора R было значительно больше емкостного сопротивления конденсатора для токов высокой частоты и значительно меньше для токов низкой частоты: Это условие легко реализуется, и средний ток детектора /д проходит через резистор R, вызыва5Гна нем падение напряжения (Уд = I/R.

С увеличением амплитуды напряжения радиосигнала Um пропорционально увеличиваются ток /д и напряжение (Уд, так как это напряжение подается со знаком минус на анод, то рабочая точка смещается по кривой FGLMNP. Временные диаграммы анодного напряжения и тока принимают форму, показанную на рис. 10.6, а.



Для вывода количественных соотношений переместим начало координат временных диаграмм из точки О в О и сосредоточим внимание на изменениях, происходящих в течение периода высокой частоты BCDE. В пределах этого периода анодное напряжение равно разности напряжения радиосигнала б/соз ©о/ с амплитудой Um (отрезок LB) и напряжения смещения (Уд = /д/? (отрезок L0)

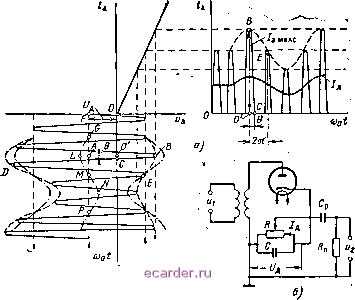

Рис. 10.6. Диаграмма работы (а) и схема диодного детектора с нагрузкой (б) при линейном детектировании AM колебаний.

Когда oij = 9 (точка С), анодное напряжение Ua = Он потому

U = UcosQ, (226)

а = COS ©о - = (COS Щ t - COS 6).

Умножив а на крутизну характеристики 5, получим анодный

ток для аО-

га = 5wa = SU (cos (Оо / - cos 6).

Максимум анодного тока ia = /а макс и имеет место в момент времени / = О, когда cos(Oo= !

/а макс = (1 - COS 9) = (1 - COS 9),

где i?y - внутреннее сопротивление открытого диодц. ш



Зная средний ток детектора

/д = 1,0 = ао /а макс = (1 - COS 6). (227)

(229)

находим напряжение на нагрузке:

U=.IR=. - i (1 - cos 6). (228)

Сопоставив выражения (226) и (228)

(cos0 = -(l-cose). устанавливаем соотношение

ао(1 - cos 6)

COS0 R

Левая часть выражения (229) является функцией угла отсечки 0, а правая равна постоянной величине Rt/R. Стало быть, угол 0 не зависит от амплитуды радиосигнала Um, а зависимость (227) тока /д от напряжения Um линейная, т. е. детектор сильных сигналов и при наличии нагрузки линейный.

Для разделения составляющих выходного напряжения детектора подставляем в соотношение (226) развернутое выражение амплитуды радиосигнала Um = Uomi + nicos Ш):

U = Um cos 0 = Uom COS 0 + m Uq cos 0 cos Qt.

Постоянная составляющая (/o, cos0 не пропускается переход-нбй цепью Ср Rn, а переменная составляющая с частотой Q поступает на выход детектора с амплитудой

UmUocosQ.

Разделив Uzm на амплитуду огибающей радиосигнала mUm, находим коэффициент передачи напряжения диодного линейного детектора

/Сд= -=cos0.

Этот коэффициент близок к единице (угол 0 не превышает 10-20°).

Значительно больший коэффициент передачи напряжения может быть получен в схемах сеточного и анодного детектирования, где наряду с детектированием происходит усиление.

В схеме сеточного детектора (рис. 10.7, а) участок сетка - катод выполняет функции диода, и в нем, как в диодном детекторе, напряжение низкой частоты выделяется на резисторе R, блокированном по высокой частоте конденсатором С. Это напряжение с отрицательной полярностью приложено к управляющей сетке и может рассматриваться как переменное смещение, относительно которого действует модулированное колебание высокой частоты, снятое С контура Lk, С,.
