Убедимся, что это расширение спектра (в log гЛ) дает выигрыш в помехоустойчивости.

В схеме КИМ предусмотрен ограничитель амплитуды, срезающий помехи, уровень которых не превышает половины шага квантования (Ам/2), и если шаг Аи выбран с учетом возможных помех, то они не мешают декодированию импульсов в приемнике. Вместе с тем, так как мгновенные значения сигнала в процессе квантования округляются, возникают погрешности, которые достигают в максимуме

± -Аи. Эти флуктуации вызывают в приемнике непрерывный шум, называемый шумом квантования.

Отношение сигнал/шум для КИМ равно квадрату отношения максимального напряжения сигнала (Л/ - 1)Аи = (2 - l)Aw к максимальному напряжению шумов квантования, т. е.

сигнал , шум

(2 - 1) Аи

/КИМ

= (2 - If

В примере, приведенном в § 10, значность кода = 3, и это отношение равно (2 - 1) = 49.

Таким образом, КИМ относится к помехоустойчивым видам модуляции, особенно если в ней используется много уровней квантования. Это еще раз доказывает эффективность расширения полосы пропускания канала сгязи как средства повышения помехоустойчивости.

Методы фильтрации и накопления. Прямоугольная амплитудно-частотная характеристика полностью отвечает требованиям фильтрации помех, спектр которых не перекрывается спектром принимаемого сигнала. При построении фильтра учитывают также и форму сигнала, и структуру помехи, и конкретную задачу, решаемую данной цепью. Например, если требуется только обнаружить сигнал, то сохранение его формы несущественно и оптимальным счтается такой фильтр, который обеспечивает максимальное отношение сигнал/помеха на выходе фильтра.

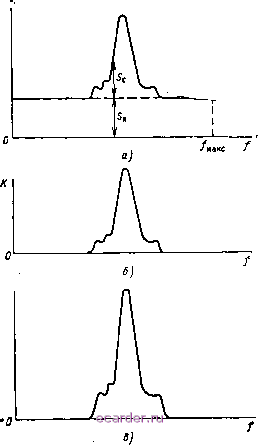

На рис. 10.21, а показана спектральная диаграмма входного сигнала с плотностью Sc, который принимается на фоне белого шума с равномерной плотностью S п. При такой помехе оптимальный фильтр имеет амплитудно-частотную характеристику К = Ф(/), совпадающую по форме со спектром сигнала (рис. 10.21, б). В выходном спектре (рис. 10.21, в), спектральная плотность которого 8вых получается перемножением Sc + п и К, отношение сигнал/помеха оказывается максимальным, так как оптимальный фильтр ослабляет гармонические составляющие тем больше, чем слабее они выражены во входном сигнале.

Допустим, что оптимальный фильтр рассчитан на фильтрацию импульса, имеющего длительность т и ширину спектра Д/сп = 1/х, от белого шума, в котором на каждый герц полосы пропускания при-



>вых


Рис. 10.21. Графики, иллюстрирующие преобразование спектра сигнала и помехи оптимальным фильтром

ходится мощность Gn- Очевидно, что фильтр должен иметь полосу пропускания, равную ширине спектра сигнала А/пр = А/сп = 1/т, и тогда мощность помех на выходе фильтра равна

/ =G A/ p = -,

а отношение сигнал/помеха

Значит, оптимальный фильтр тем эффективнее, чем больше длительность импульсного сигнала и меньше ширина его спектра 258



Это иллюстрирует возможность повышения помехоустойчивости за счет увеличения длительности сигнала.

При методе накопления сигнал периодически повторяется и энергия его, равно как и помех, накапливается в конденсаторе, по-тенциалоскопе или другом элементе, специально вводимом в радиоприемное устройство.

Пусть на сигнал, допустим радиотелеграфный, накладываются флуктуационные помехи (рис. 10.22). Напряжения сигнала Uc и помех п суммируются в накопителе неодинаково: если сигнал повто-


Рис. 10.22. Форма радиотелеграфного сигнала, искаженного флуктуационной помехой.

ряется п раз, то напряжение его Uq возрастает в п раз, а мощность сигнала - в п раз; что касается помехи, то она не отличается периодичностью, ее амплитуда и фаза изменяются во времени беспорядочно, и поэтому напряжение накапливается медленнее, чем с- Можно доказать, что напряжение помех увеличивается в Y, а мощность помех - в (Ynf = п раз, т. е. отношение сигнал/помеха повышается в итоге накопления в п/п = п раз.

Итак, путем многократного повторения сигнала, т. е. увеличения объема сигнала за счет длительности наблюдения его 1\, можно значительно повысить помехоустойчивость системы связи.
