На рис. 12.8, а показана зависимость сопротивления Хх от длины линии без потерь выраженной через длину волны Я; рис. 12.8, б отображает изменение активной Увх и реактивной Лвх составляющих входного сопротивления линии с учетом потерь. Переход от идеальной линии к реальной сделан по аналогии с разомкнутой линией.

В случае идеальной линии, длина которой равна нечетному числу Х/4, на входе ее получаются пучность напряжения и узел


чк=>

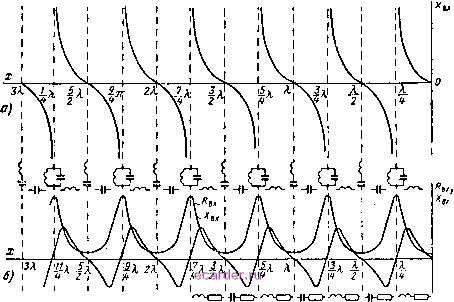

Рис. 12.8. Графики изменений входного сопротивления вдоль линии, замкнутой накоротко на конце, без потерь (а) и с потерями (б).

тока {1х = 0), и потому входное сопротивление стремится к бесконечности. При длине идеальной линии, равной четному числу Я/4, на входе ее, как и на конце, наблюдаются пучность тока и узел напряжения, поэтому входное сопротивление равно нулю.

Энергетическая сущность входного сопротивления коротко-замкнутой линии объясняется так же, как для разомкнутой линии. Если длина идеальной линии кратна Я/4, то на каждом четвертьволновом отрезке энергия электрического поля полностью преобразуется в энергию магнитного поля, а затем обратно. Генератор в этом процессе не участвует, доказательством чего служит наличие на его зажимах узла напряжения или тока. Узел напряжения 296



получается при длине короткозамкнутой линии, равной четному числу У4, что соответствует Zbx = О и резонансу напряжений, а узел тока - нечетному числу Я,/4 и резонансу токов (Zbx = оо). При нерезонансной длине линии в ней нет полного преобразования одного вида реактивной энергии в другую. Например, если д:<Х,/4, то в линии сохраняется пучность тока, но нет пучности напряжения. Следовательно, энергия магнитного поля не может полностью возникнуть из энергии электрического поля или полностью пре-

п...................

II л

Рис. 12.9. Металлический изолятор открытой (а) и коаксиальной (б) линии.

образоваться в нее. Избыток энергии магнитного поля возникает при участии генератора, для которого линия уже представляет индуктивную нагрузку (Хвх > 0).

в реальной линии кроме основной стоячей волны имеется некоторая бегущая волна, которая компенсирует потери энергии в линии. Эта бегущая волна и определяет наличие активной составляющей во входном сопротивлении линии.

Примером практического использования короткозамкнутых отрезков может служить металлический изолятор, который с большим эффектом используется как в открытых двухпроводных (рис. 12.9, а), так и в коаксиальных (рис. 12.9, б) линиях. Этот изолятор представляет собой четвертьволновый короткозамкну-тый отрезок, на свободные концы которого опирается основная линия. Возникающие в отрезке стоячие волны имеют в точках а - б пучность напряжения и узел тока, а это равнозначно очень большому сопротивлению между ними. В итоге энергия, из основной линии почти не ответвляется в короткозамкнутый отрезок, и, вместе с тем, этот отрезок служит очень прочной механической опорой для главной линии.



77. Стоячие волны в линии, замкнутой на реактивное сопротивление

В такой линии, если она идеальная, возможны только стоячие волны, поскольку мощность не может теряться ни в идеальной линии, ни в реактивной нагрузке. Последняя полностью отражает падающие на нее волны, в результате чего и образуются стоячие волны.


Х2<0

Хг>0

х-1-

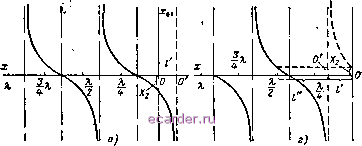

Рис. 12.10. Диаграммы, иллюстрирующие переход от линии, замкнутой на реактивное сопротивление, к линии, разомкнутой или замкнутой накоротко на конце.

Сходство режимов позволяет при выводе уравнений напряжения, тока и входного сопротивления линии с реактивной нагрузкой исходить из известных соотношений для разомкнутой или короткозамкнутой линии без потерь. Например, можно построить один график изменения входного сопротивления, который был бы пригоден и для разомкнутой линии и для замкнутой на реактивное сопротивление (Хг <С О на рис. 12.10, а и Хг О на рис. 12.10, г), если условиться совершать переход от первой ко зторой линии путем смещения начала координат из одной точки (О) в другую (0).

Как известно, с увеличением длины идеальной разомкнутой линии от нуля до Х/4 ее входное сопротивление Хвх изменяется от -оо до 0. Следовательно, всегда можно подобрать отрезок разомкнутой линии такой длины чтобы ее входное сопротивле-
