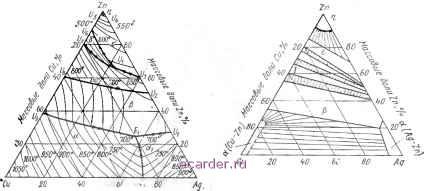

|
| |
|
Слаботочка Книги  0 60 f, mccoBb/f доли Ад, % Рис. 5. Изотермы ликвидуса сплавов системы серебро - медь - цинк Припои наряду с медью цинка (рис. 5) снижает температуру их плавления, изменяет свойства и фазовый состав сплавов (рис. 6, табл. 27). Серебряные припои с медью и оловом (рис. 7) обладают сравнительно низким давлением пара, вследствие чего их применяют для пайки вакуумных приборов, изготовляемых из меди и стали (табл. 28). Введение большого количества олова снижает температуру начала плавления и увеличивает интервал кристаллизации, что позволяет паять разнородные материалы, имеющие разные ТКЛР, без образования трещин. Дальнейшего снижения температуры плавления припоев на основе серебра 20 tO 60 Массовые доли Ад°/о Рис. 6. Фазовый состав сплавов системы серебро - медь -цинк достигают введением в их состав кадмия (рис. 8) и цинка (табл. 29). Кадмий очень сильно снижает температуру плавления припоев, однсвре-менно увеличивая их жидкотекучесть (табл. 30). Для повышения прочности и коррозионной стойкости при повышенных температурах в состав припоев вводят никель или никель в сочетании с марганцем, что положительно сказывается также и на их термостойкости (табл. 31). Однако, серебряно-марганцовистые припои обладают низкой коррозионной стойкостью в условиях тропиков и солевого тумана. Для пайки металлов или минерало-керамики применяют серебряные припои, активизированные титаном (8-  26. Серебряные припои с литием

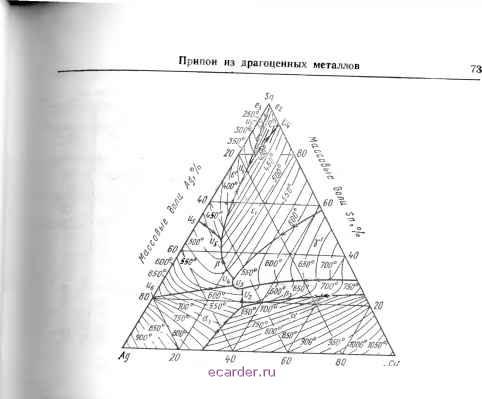

Иассобые дола Ctl,% Рис. 7. Изотермы ликвидуса сплавов системы серебро - медь - олово Припой ПСр 92. * Припой ПСр 7:л.мн. 25 %). в качестве такого припоя используют серебряный припой состава: 15 % Ag; 5 % Си; 50 % Ni; 5 % Мп; 25 % Ti. Палладий, вводимый в качесгве компонента для высокотемпературных припоев, значительно повышает их коррозионную стойкость, пластичность, а также способность растекаться и смачивать паяемую поверхность. Припои с палладием применяют для пайки самых разнообразных металлов: никелевых сплавов, золота, молибдена циркония, титана, вольфра.ма, бериллия, коррозионно-стойких сталей, жаропрочных сплавов. Добавка палладия в припои приводит к снижению их способности проникать в Паяемый материал и разъедать его, что позволяет производить пайку тонкостенных изделий. В качестве припоев применяют как двойные сплавы системы серебро-палладий, обладающие высокой пластичностью, так и многокомпонентные припои, в состав которых входят серебро, медь, никель, марганец и другие металлы. Палладий с серебром образует ряд твердых растворов (рис. 9) с небольшим интервалом кристаллизации. Меняя соотношение палладия и серебра в припое, можно регулировать температуру плавления от 1000 до 1500С. Палладий с медью (табл. 32, 33) также образуют ряд твердых растворов с раз-  10 го 30 0 so 60 70 SO УО Массовые дола Си, % Рис. 8. Изотермы ликвидуса сплавов сн-стемы серебро - цинк - кадмий
ГОСТ 19738 - 74. Примеси не более 0,5 %, в том числе 0,15 % РЬ. J300 1200 TDOD 900 10 20 30 f-0 5 0 60 70 8 0 90
Ад 10 20 30 to 50 60 70 80 90 /iaccoSbie дола fd 7о Рис. 9. Диаграмма состояния сплавов системы серебро - палладий личной температурой плавления (1100-1550 °С). Более низкую температуру плавления имеют припои системы палладий-серебро-медь (рис. 10). Добавка лития способствует лучшему растеканию припоя и придает ему самофлюсующие свойства. При вакуумной пайке применяют палладиевые припои с никелем, а также припои системы палладий- никель-олово-кремний, предназна- чаемые для пайки высоколегированных сталей, хромоникелевых сплавов, способных работать при повышенных температурах (до 750 °С, табл. 34). Золотые и платиновые припои. Припои на основе золота обладают пластичностью, коррозионной стойкостью, электроп роводностью, теплоп ровод-ностью и т. д. Золото в чистом виде как припой применяется редко, но оно образует Pd S1500  Си 9i во 70 6V 50 0 30 10 W fig Массовые дола Си., % Рис. 10. Изотермы ликвидуса сплавов системы палладий - серебро - медь 28. Серебряные припои с оловом Содержание элементов, %
CT О к с г o.i ш S о 5 с E 3 S с; Г! Н = с 985 755 690 700 640 600 579 500 500 400 820 640 720 650 770 29. Серебряные припои с кадмием, цинком и медью  45 50 50 40 58 35 20 63 65 25 65 75 35 10 4-16 31.5 60.5 12 9 22.5
Серебряные припои кадмием и цинком Содержание элементов. % Температура, X начала плавления 460 480 470 470 580 580 670 670 630 640 710 730 630 600 580 полного расплавления 31. Серебряные припои с медью, никелем и марганцем Содержание элементов, % Те-мперату-ра полного расплавления, °С 680 730 755 800 960 32. Серебряные припои с палладием и медью Содержание элементов. % Pd I Температура полного расплавления. °С 1С65 1100 1153 1293 1443 1486 1150 1119 1149 1243 1352  , серебряные припои с палладием (ФРГ) Марка SCP-1 SCP-2 SCP-3 SCP-4 SCP-7 SPM-1 NMP-1 SPM.2 Содержание элементов, % 68.4 58,5 65.0 54.0. 52.0 75.0 26,6 31.5 21,0 28,0 Температура, °С 5 31
полного расплавления 810 852 900 950 898 1120 1120 1200 84. Многокомпонентные припои с палладием Содержание элементов. % 20 20 20 10 20 30 60 97 93 66,5 77.5 2,2 30 49 51 58 45 45 40 28.8 20.0 84.0 24 24 27 30 20 1.2 1,0 7.5 Другие элементы Температура. °С начала плавления полного расплавления 3,5Li l,5Li 0.8Li 1000 1010 1005 1038 1045 1077 1237 1050 1015 1032 1025 1088 1082 1182 1237 1100 35. Золотые припои с медью . Золотые припои с медью и серебром Содержанке элементов, % Температура, °С Содержание элементов, % : о W С а Ч - =  Температура* °С начала плавления полного распла* вления
980 889 985 970 1010 1020 1030 890- 1010 980- 1000 990- 1090 1035 990 1040 1060 50.0 5U7 60.0 75г0 50.0 58.3 58.3 33.3 33.3 10,0 2.8 20,0 7,5 20,0 30,0 20,0 33,3 40,0 40,0 55,5 20,0 17,5 30,0 11,7 21,7 33,4 26,7 850 880 831 835 829 823 780 880 963 870 895 846 880 847 877 780 37. Золотые припои с серебром, медью, цинком, кадмием Содержание элементов. % 58,5: 75,0 75,0 75.01 75,0 I 75.0, 58,5, 58,5 58,5 58,5 58,0 33,3 33.3 58,5 58,3 4,9 7.5 2.8 9,0 2,8 8.0 4,9 11,9 10,3 24.2 35,0 30.0 25.6 7.5 11.2 6.0 15.0 11,2 22,-0 25,6 25.6 24.2 10.8 21.7 16.7 29.5 2Ь7 2.0 7,0 2.0 8,2 9.0 9.4 9,0 9,8 2,0 9,0 3,0 9.0 10,0 1.8 2,0 2,1 2.0 4,0 7.0 7,0 10,0 20,0 2,2 3,0 Температура. C га cs s- то ч о сз 747 730 793 738 744 738 816 804 765 725 695 748 795 837 800 788 783 822 760 776 760 854 836 808 759 704 793 840 твердые растворы со многими металлами, чем пользуются при разработке пластичных припоев. Однако применение их ограничивается высокой стоимостью и дефицитностью золота, поэтому золотые припои используют только там, где это оправдано (пайка вакуумных приборов с вакуумно-плотными соединениями, электроконтактов н т. д.). При пайке изделий с вакуумно-плотными соединениями применяют в основном сплавы золота с медью, которые между собой образуют непрерывный ряд твердых растворов (рис. 11 и 12). Минимальная те.лшература плавления сплава 80 % Au, 20 % Си 889 Т (табл. 35). Введение в состав медно-золотых припоев серебра (табл. 36). с которьш золото образует также ряд твердых растворов, позволяет несколько снизить температуру их плавления. Эти припои нашли использование при пайке молибдена и соединения графита с Металлами. Дальнейшего снижения температуры плавления этих припоев достигают введением в их состав цинка, кадмия и индия (табл. 37, 38). Сплавы золота с германием при содержании примерно 12 % Ge и 20 3D W SO 60 70 80 90  Ад 10 70 30 iiO so 60 70 SO 90 Au Массовые do,iuAu,% Рис. 11. Диаграмма состояния сплавов си с темы золото - серебро io 30 SO 60 W 80  ~fiu IQ 20 ?0 К SO oD 70 80 90 Ск И а особые доли Си,% Рис. 12. Диаграмма состояния сплавов системы золото медь 6 % Si пластичны и плавятся соответственно при температурах 365 и 370 *С. Для пайки золотых изделий или изделий, покрытых золотом, применяют припой с содержание-м 46 % Au, 32 % Sb, 18 % Zn, 3 % Si и 1 % Ni. Он имеет сравнительно низкую температуру плавления (590 С), хорошо растекается по паяемой поверхности и не растворяет паяемый металл. Припой с более высокой температурой пайки (740 °С) ЗЛСрМ-583-80 содержит 58,3 % Au, 13-14 % Ag, 10 % Cd, 5-6 % Zn, Cu - остальное. 38. Золотые припои с па.чладием и индием Содержание элементов. % Температура,
1 2 3 4 5 6 7 8 9 10 11 [12] 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
