Рис. 5.3. Чебышевские характеристики затухания;

а - ALj, = 0,02 дБ (КСВ =1,1); б-AI-j, = 0,036 дБ {.КСВ = 1,2); - At = = 0,094 дБ {КСВ = 1,3); г - AL = = 0,177 дБ (КСВ = 1,5); 3 - At = = 0,51 дБ (КСВ = 2)

Для вычисленного Л/ = 5 и заданного КСВ < 1,3, пользуясь табл. 5.1, находим сначала Qn = 1,079, а затем учитывая, что W = 0,015, вычисляем = 75.

По табл. 5.3 для Л/ = 5 и заданному КСВ = 1,3 находим сначала значения С,-f+,/W, равные 0,821; 0,617;

0,821, а затем, учитывая, что Пп = = 0,015, вычисляем коэффициенты взаимной связи между соседними звеньями /(i2= 4 5= 0.0123; /(23 = = iCg 4 = 0,00925.

Очевидно, что первый этап расчета совершенно не связан с конструкцией ППФ и типом ДР, используемых в нем. Он справедлив для любых ППФ, выполненных в виде каскадного соединения СВЧ-резонаторов.

Второй этап связан с конкретной конструкцией фильтра. Исходными данными для расчета конструктивных размеров фильтра на ДР являются: заданная центральная частота Д полосы пропускания

Таблица 5.2

0,707

0,707

0,707

0,841

0,541

0,841

1,000

0,556

0,556

1,000

1,169

0,605

0,517

0,605

1,169

1,343

0,667

0,527

0.527

0,667

1,343

1,519

0,736

0,654

0.510

0,554

0,736

1,519

1,698

0,806

0,689

0,516

0,516

0,689

0,806

1,698

и найденные на первом этапе собственная добротность резонаторов Qo, внешние добротности крайних звеньев Qb и Qbhtv и коэ({)фи-циенты взаимной связи между соседними резонаторами Ki.i+i, а также диэлекфические параметры (е, tg б) материалов ДР и других конструктивных элементов. Заданная частота [о и собственная добротность ДР Qo определяют материал ДР. Ориентировочно материал выбирают из следующих условий.




\у\ \ л

\ \Лгооо\/

10000

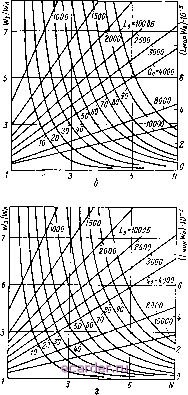

Рис. 6.4. Характеристики затухания эллиптических фильтров; а - hL = 0,01 дБ (КСВ 1,1); 6 -Д£.п = 0,036 дБ (тев = 1,2); в-AL = 0,094 дВ (7CCB= 1,3) !3 - tL -= 0,122 дБ (КСВ = 1,4); д - AL = 0,237 дВ (КСВ =-1,6)

Оценивают tg6 диэлектрика tg6<l/(l,3Qo). (5.6)

Добавка на 0,3Qo в знаменателе обусловлена снижением собственной добротности ДР примерно на эту величину вследствие потерь в металлическом экране и элементах крепления ДР, т. е. учтено, что звеном ППФ является не только ДР, а и отрезок металлического экрана и элементы крепления (втулки, подложки) резонатора в нем.

Оценивают диэлектрическую проницаемость 8д керамики и, если необходимо, то температурную стабильность ее параметров, T.f е. ТКе и ТК/. Если требуется обеспечить минимальные габа-




Таблица 5.3

<.1+1 = -.ж/>п

KCBIKL. дВ

1,1/0,012

1,2/0.036

1,3/0,074

1,6/0,177

2/0,51

2,344

1,732

1,471

1,224

0,999

),2 ~ 2,3

1,283

1,059

0,956

0,853

0,754

1,083

0,930

0,858

0,783

0,707

2,3

0,795

0,711

0,672

0,633

0,594

1,2 = *4,5

1,008

0,882

0,821

0,756

0,689

2.3 =

0,698

0,643

0,617

0,591

0,565

1,2 = З.б

0,971

0,858

0,802

0,742

0,680

2,3 *4,5

0,660

0,617

0,596

0,575

0,554

0,621

0,588

0,572

0,580

0,540

1,2 = 6,7

0,950

0,845

0,792

0,735

0,675

2,3 = Ь,Ъ

0,641

0,604

0,586

0,567

0,548

Кз,4 = 4,5

0,592

0,567

0,555

0,543

0,531

1,2 7,8

0,938

0,836

0,785

0,730

0,672

2,3 6,7

0,631

0,596

0,579

0.562

0,545

3,4 Ь,Ь

0,577

0,577

0,546

0,536

0,526

0,565

0,548

0,539

0,531

0,522

*1,2 *8,9

0,929

0,830

0,780

0,727

0,670

2,3 *7.8

0,626

0,591

0,576

0,559

0,543

3,4 = 6,7

0,569

0,550

0,541

0,532

0,523

4,5 = 5.6

0,559

0,539

0,532

0,525

0,518

ритные размеры и массу ППФ при жестких требованиях к температурной стабильности его характеристик, то керамику выбирают с возможно большим значением 8д, но при этом tg6 должен удовлетворять условию (5.6) и ТКе с ТК/ должны обеспечивать заданное значение ТКЧ резонатора.

Выбрав материал для ДР, рассчитывают размеры элементов ППФ. Дальнейший расчет связан с конкретной конструкцией фильтра (с соосным или планарным расположением ДР), которую выбирают с учетом условий работы и особенностей ППФ. При этом заданными (или выбранными) являются материалы экрана, держателей ДР и подложек элементов ввода и вывода сигнала.
