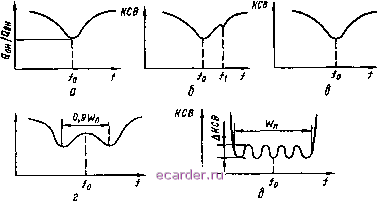

Слаботочка Книги ветвчяет сигнал, пропорциональный отраженной от него волне, который после детектирования сравнивается в приемнике с поступающим на фильтр сигналом. На индикаторе в этом случае наблюдается кривая КСВ входа (выхода) фильтра в диапазоне качания частоты генератора. Настройку фильтров на ДР выполняют методом настройки резонаторов поодиночке и попарно. Этот метод обеспечивает высокую точность при настройке как узкополосных, так и широкополосных фильтров и состоит из трех этапов. © r/(v ® Рис. 6.8. Структурные схемы измерения АЧХ (а) и КСВ (<5) фильтров ® 7 IZs Первый этап - настройка по частоте и связи крайних звеньев с входной (выходной) линией передачи, т. е. получение необходимой внешней добротности крайних звеньев. Второй этап - настройка всех промежуточных звеньев фильтра на центральную частоту полосы пропускания с учетом влияния держателей ДР, экрана и соседних ДР как нерезонансных диэлектрических тел. Третий этап - подстройка связей между ДР. Все три этапа выполняют по схеме на рис. 6.8, б, т. е. на отражение . 7 8-1506 Следует отметить, что настройку фильтров, конструкции которых рассмотрены в гл. 4, можно значительно упростить. Для этого предварительно измеряют собственную частоту заготовки ДР, выбранной по табл. 2.4 и помещенной в экран фильтра. По измеренной частоте заготовки и ее размерам рассчитывают более точное значение диэлектрической проницаемости материала заготовки (см. гл. 5.1), чем оно дается в технических условиях. Это значение затем используют для расчета размеров ДР по заданной частоте. При этом, чтобы учесть влияние соседних ДР как нерезонансных диэлектрических тел, рассчитывают колебательную систему из одного ДР и расположенных по обе стороны от него двух одинаковых диэлектрических дисков диаметром, равным диаметру ДР, и толщиной, заведомо меньшей толщины ДР так, чтобы собственные частоты этих дисков были значительно выше частоты ДР. Обычно достаточно, чтобы толщина дисков составляла половину толщины ДР. Расстояние между дисками и ДР соответствует расстоянию между ДР фильтра. При таком расчете размеры средних ДР фильтра получаются с точностью достаточной для настройки фильтра без дополнительной подстройки частоты этих резонаторов. Крайние ДР, рассчитанные с учетом торцевой стенки экрана и соседнего ДР, требуют незначительной подстройки. Первый этап начинается сборкой крайнего звена фильтра. Для этого, например у фильтра с соосным экраном, надо установить ДР во фторопластовую втулку и вместе с ней разместить в экране крайнего звена на петле связи. Подключить звено в схему. На экране панорамного приемника наблюдают резонансную кривую КСВ. Поскольку связь между петлей и ДР должна быть больше критической и строго определенной, а соответствующие ей КСВ на резонансной частоте имеют при этом весьма большие значения {КСВ ~ = QoQbh), которые контролировать на панорамном измерителе практически невозможно, необходимо уменьшить собственную добротность звена в процессе его настройки. Для этого на ДР с противоположной от петли стороны укрепляют калиброванную поглощающую пластину из ферроэпоксида, т. е. нагрузку, снижающую его собственную добротность до величины Qoh, позволяющей регистрировать КСВ {КСВд 5) Значение КСВд, характеризующее необходимую связь ДР с петлей, определяют как отношение QoJ Qbh, где ~ выбирзют ПО тзбл. 5.1 С учстом числа звеньсв и полосы пропускания фильтра. Величину Qoh предварительно определяют по методике, приведенной выше. Небольшими перемеще!шями ДР со втулкой вдоль оси экрана добиваются значения КСВ на центральной частоте /о, равного Qoh/Qbh (рис. 6.9, а). После этого убирают поглощающую пластину. Определить степень связи (выше или ниже критической) можно следующим образом. Постепенно нагружая звено (приближая к ДР поглощающую пластину-нагрузку), наблюдают, как на панорамном индикаторе кривая КСВ опускается вниз {КСВ уменьшается), т. е. КСВ на резонансной частоте стремится к единице (крити- ческая связь), и при дальнейшем увеличении нагрузки кривая КСВ, пройдя свое критическое значение, поднимается вверх (КСВ возрастает). Это соответствует тому, что связь в исходном состоянии была ниже критической. Если же связь резонатора с линией передачи больше критической, то при увеличении нагрузки кривая КСВ сразу поднимается вверх (КСВ возрастает). Крайний ДР следует подстраивать по частоте, поскольку расчет, приведенный в гл. 4, не учитывает влияния элемента ввода и явления затягивания частоты ДР нагрузкой. Величина подстройки обычно составляет не более 2-3 % (чем шире полоса фильтра, тем больше требуется подстройка ДР вследствие большего влияния  Рис. 6.9. Эпюры/(СВ на индикаторе панорамного приемника при настройке ППФ нагрузки). Для фильтров с полосой пропускания не больше 3 % необходимую подстройку можно выполнить металлическим винтом, вводимым вдоль цилиндрической оси ДР. Приближение ви-нта к поверхности ДР смещает его частоту вверх. Поэтому, чтобы эффективно подстроить ДР этим методом (перестраивать частоту ДР и вверх и вниз), необходимо размеры ДР рассчитать на частоту ниже (1 %) средней частоты фильтра. В тех случаях, когда ошибка расчета размеров ДР больше 3 %, используют более трудоемкие методы подстройки частоты ДР: шлифовку плоской поверхности ДР, например, водной суспензией порошка Электрокарборунд М-28 или алмазной пастой на стекле, если требуется перестроить частоту ДР вверх, или наклеивание на поверхность ДР, например, клеем типа ВК-9, с кварцевым наполнителем, диэлектрических пластин, из того же материала, что и ДР, если требуется сместить частоту ДР вниз. После настройки следует заклеить ДР во втулке, а втулку - в экране. Аналогично настраивают второе крайнее звено фильтра, включив его в измерительную схему вместо первого. На втором этапе настраивают поочередно все промежуточные звенья по частоте на /ц. Для этого, не отключая одного из крайних 7* 155 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 [51] 52 53 54 55 56 57 58 59 60 61 |
