и избирательность достигаются применением высокодобротных ДР, непосредственным соединением антенны с МШУ и исключением из тракта различных соединительных, согласующих и развязывающих устройств. 3. Настройка и перестройка тракта по частоте проста и осуществляется подачей электропитания на линейку. 4. Устойчивость к механическим, климатическим и химическим воздействиям определяется высокой устойчивостью используемой керамики. 5. Простота конструкции, малая материалоемкость и низкая стоимость при производстве таких модулей достигаются полным исключением токарных и фрезерных работ, а также низкой стоимостью керамики.

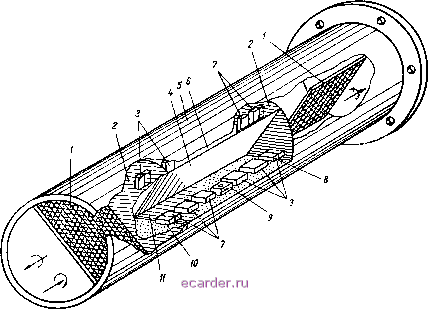

Рис. 7.21. Конструкция ретранслятора прямого усиления с использованием ДР

Ретранслятор прямого усиления. Ретранслятор (рис. 7.21) состоит из отрезка круглого волновода 5, разделенного диафрагмами 2 на три участка. В крайних (правом и левом на рисунке) размещены поляризаторы /, представляющие собой диэлектрические пластины определенной длины. Они расположены относительно друг друга под прямым углом. В среднем участке волновода, разделенном диаметральной металлической перегородкой 4 на отсеки 6 и , размещены приемопередающие тракты. Каждый из них состоит из входного полосового фильтра 7, усилителя 9 и выходного фильтра 3. Фильтры выполнены на диэлектрических резонаторах, у которых крайнее (входное) звено /О фильтра 7 и крайнее(выходное) звено 8 фильтра 3 введены наполовину в закорачивающие волновод диафрагмы 2. При этом плоскости резонаторов, размещенных в отсеках 6 и , ортогональны между собой и составляют угол 45° между поляризаторами /.

Работу ретранслятора рассмотрим в одном направлении (слева направо), поскольку в обратном направлении ретранслятор работает аналогично. Допустим, принимаемая слева основная Н волна круговой поляризации имеет правое направление вращения. Тогда, пройдя поляризатор /, волна будет линейно поляризованной, причем ее Е плоскость будет горизонтальной (на рисунке) и совпадать с плоскостью ДР 10. Поэтому она возбудит ДР 10. В свою очередь, этот резонатор является крайним звеном фильтра 7 (в данном случае трехзвенного). Затем сигнал усиливается усилителем 9 и, пройдя фильтр 3, его крайним звеном возбуждает основную Яц волну в круглом волноводе третьего (правого) участка. Поскольку пластина / расположена под углом 45° к плоскости резонатора 8 и перпендикулярна пластине левого поляризатора, то проходя его, волна получит левое направление вращения. Аналогично происходит усиление сигнала, принимае.мого справа.

список ЛИТЕРАТУРЫ

1. А. с. 493175 СССР, МКИ HO3F7/00. Охлажденный параметрический

усилитель.

2. А. с. 647848 СССР, МКИ НОВ F 7/00. Параметрический усилитель.

3. А. с. 687500 СССР, МКИ Н01Р 7/06. Сверхвысокочастотный резонатор.

4. А. с. 820574 СССР, МКИ Н01Р 1/15, 1/20. Сверхвысокочастотиый выключатель.

5. А. с. 820579СССР, МКИ Н01Р Ь20, 7/10. Сверхвысокочастотиый управляющий элемент

6. А. с. 845714СССР,МКИН01Р 1/20, 7/10. Сверхвысокочастотный фильтр.

7. А. с. 853721 СССР, МКИ Н01Р 3/16. Диэлектрический волновод.

8. А. с. 917658 СССР МКИ Н01Р 1/20, 7/10. Сверх высокочастотный фильтр.

9. А. с. 1030890 СССР, МКИ Н01Р 7/10. Диэлектрический фильтр.

10. А. с. 1058014 СССР, МКИ Н01Р 7/10. Диэлектрический резонатор.

11. А. с. 1090232 СССР, МКИ НОЗВ 19/00. Микрополосковый смеситель.

12. А. с. 1092621 СССР, МКИ Н01Р 7/10. Диэлектрический резонатор.

13. А. с. 1201932 СССР, МКИ НО1(}9/04. Диэлектрическая антенна.

14. А. с. 1234897 СССР, МКИ Н01 Р 7/10. Диэлектрический резонатор.

15. А. с. 1272197 СССР, МКИООШ 22/04. Устройство для измерения влажности волокнистых материалов.

16. А. с. 1298818 СССР, МКИ Н01Р 7/10. Диэлектрический резонатор.

17. А. с. 1305584 CCCP,MKHG01 N22/00. СВЧ-датчик для измерения параметров диэлектрических сред.

18. А. с. 1305796 СССР, МКИ Н01Р 1/185. Фазовый манипулятор.

19. А. с. 1307532 СССР, МКИ НОЗВ 19/00. Умножитель частоты.

20. А. с. 1329538 СССР, МКИ H01Q 9/04. Антенна на диэлектрических резонаторах.

21. А.с. 1350711 СССР, МКИ H01Q 9/04. Диэлектрическая антенна.

22. Батыгин В. Н., Иноземцева А. В., Нейлык Н. Н. Термостабильная керамика состава Ba2Ti40i9 Электрон.техника. Сер. Электрон. СВЧ.-1984.- Кя 5.- С. 55-57.

23. Безбородое Ю. М. Методика расчета СВЧ-фильтров на диэлектрических резонаторах Вопросы расчета и проектирования антенн и радиолиний: (техи. и науч.-метод, материалы) / Под ред. В. П. Серкова. - Л. : Воен. акад. связи, 1982.-С. 107-112.

24. Безбородое Ю. М. Принципы построения СВЧ приемных трактов яа основе диэлектрических резонаторов Вопросы расчета и проектирования антенн н радиолиний: (техн. и науч -метод, материалы) / Под ред. В. П. Серкова.- Л. : Воен. акад. связи, 1987.- С. 182-185.

25. Безбородое Ю. М., Массалитии С. Ф. Антенные устройства иа диэлектрических резонаторах Радиотехника.- 1986 - № 8.- С. 85-88.

26. Безбородое Ю. М., Федоров В. Б. Расчет и конструирование цилиндрических диэлектрических резонаторов в соосном экране Электрон, техника. Сер. Электрон. СВЧ,- 1982.-№ 1.-С. 31-33.

27. Безбородое Ю. М., Шевченко В. В. Диэлектрические резонаторы сложной формы в технике СВЧ Физико-техн. пробл. создания устройств на диэлектр. резонаторах: Науч. тр МЭИ.- 1984.- № 48.- С. 68-73.

28. Безбородое Ю. М., Шевченко В. В. Диэлектрические резонаторы сложной формы в технике СВЧ 39-я Всесоюз. науч. сес. : Тез. докл. - М., 1984.- Ч 1, с, 51.
