Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 ООО HBO КРИСТАЛ УР1101ПС01 ИЗМЕРИТЕЛЬ МОЩНОСТИ ДЛЯ ЭЛЕКТРОННЫХ СЧЕТЧИКОВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ Особенности Диапазон рабочих температур - 25°С +70°С Аналоговая обработка сигналов в реальном масштабе времени Гарантируемая точность измерения в диапазоне 72 дБ Работа с токовыми входными сигналами Общее оннсанне ИМС УР1101ПС01А и УР1101ПС01Б представляют собой измеритель мощности P=UxI с аналоговым и цифровым выходами. Микросхемы предназначены для использования в измерительных преобразователях мощности и в одно- и трехфазных электронных счетчиках электрической энергии в цепях переменного и постоянного тока. Конструктивно микросхемы ИМС УР1101ПС01А и УР1101ПС01Б выполнены в корпусе типа DIP-16, SOP-16. Микросхемы изготовлены по биполярной технологии. Масса микросхем не более 4,0 г. Таблица электрических параметров при Т=25°С
ООО HBO КРИСТАЛ УР1101ПС01 ИЗМЕРИТЕЛЬ МОЩНОСТИ ДЛЯ ЭЛЕКТРОННЫХ СЧЕТЧИКОВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ 14 Л Блок определения знака произведения 9 О- 10 О- Блок выделения модуля сигналов Блок коммутации Множительно -делительное устройство Преобразователь ток-напряжение Преобразователь ток-частота ИС УР1101ПС01 Блок-схема ИМС УР1101ПС01

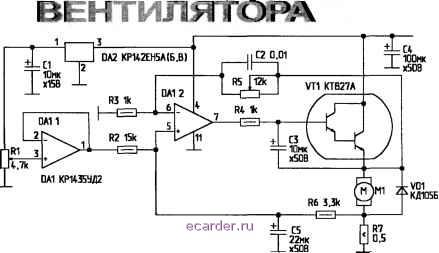

15 17 12 ключ  iWUUWWWWWW 9 Масса не более 4г. Уу<10В(ампл.) -►-Т ЮОк 10 Ух<10В(ампл.) jQQ УР1101НС01А УР1101НС01Б Выход Rh>20k Ci=1mkO ЮОк 0.15мкФ I 0.15мкФ ОЛЗмкФ 6 56к Типовая схема включения ИМС УР1101ПС01 в электронном счётчике учёта электроэнергии  А.КАШКАРОВ, г.С.-Петербург. ЕГУЛЯТОР ОБОРОТОВ  В жару преют не только водители отечественных легковых автомобилей (иномарки высокого класса, как правило, оснащены кондиционерами), но также водители и пассажиры грузовиков. При 25...30°С на улице, в кабине температура подскакивает до 45...50°С. Тут уж не спасают открытые люки и окна. Одно из решений проблемы - установить в кабине дополнительный вентилятор. С помощью несложной схемы регулятора оборотов обдув можно подогнать под конкретную температуру. Элемент DA1.1 - повторитель напряжения. Он обеспечивает высокое входное сопротивление управляющей цепи. Напряжение на выходе DA1.1 плавно изменяется резистором R1. Коэффициент усиления ОУ DA1.2 зависит от величины отрицательной обратной связи, поступающей на его инвертирующий вход через цепочку R5-C2. Напряжение с выхода DA1.2 управляет силовым транзистором VT1, подающим питание на двигатель. Положительная обратная связь (ПОС) по току двигателя через цепочку C5-R6 стабилизирует его обороты при изменении нагрузки и напряжения. Напряжение ПОС снимается с резистора R7. Поскольку электродвигатель вентилятора при работе создает в бортовой сети автомобиля помехи, в схему введена помехоподавляющая цепь DA2-C1-C4. Устройство в настройке не нуждается и, собранное без ошибок, начинает работать сразу. Мощный резистор R7 может нагреваться до температуры 40°С, это нормально. Данную схему можно применять и в других случаях, где необходимо обеспечить стабильную частоту вращения электродвигателя при изменении нагрузки (крутящего момента). Тогда переменным резистором R5 добиваются изменения коэффициента усиления DA1.2, так чтобы скорость вращения вала электродвигателя не менялась при увеличении нагрузки. Микросхему КР1435УД2 можно заменить на КМ544УД7 или КР1401УД2 с любым буквенным индексом. Стабилизатор DA2 может применяться любой из КР142ЕНХ с напряжением стабилизации 5...6 В. Потребляемый ток от стабилизатора DA2 не превышает единиц миллиампер. Электролитические (оксидные) конденсаторы в схеме - типа К50-20 на рабочее напряжение не ниже 25 В Остальные конденсаторы - КМ. Вместо транзистора КТ827 можно применить КТ834А-В. Транзистор VT1 необходимо установить на изолированный от массы автомобиля радиатор. Все постоянные резисторы, кроме R7 - МЛТ-0,5; R7 - типа ПЭВ-5 или ПЭВР. Если такой резистор найти не удастся, можно изготовить его самостоятельно, намотав на карандаше, в качестве оправки,10 витков провода ПЭЛ 00,8 мм. Переменный резистор R1 - СПО-1, R5 - лучше многооборотный, например, СП5-1ВБ. Устройство успешно проработало в течение лета 2003 г с вентилятором российского производства ДВ-302Т. А.ЕВСЕЕВ, г Тула. Выпускаемая отечественной промышленностью микросхема КР1095ПП1 представляет собой БИС преобразователя мощности переменного тока промышленной частоты (50 Гц или 60 Гц) в частоту импульсов (ПМЧ). Изготовитель рекомендует использовать ИМС ПМЧ для счетчиков активной и реактивной мощности класса точности 0,1...1%, однако она может быть использована и в других устройствах, о чем пойдет речь в данной статье. Микросхема выполнена в DIP-кор-пусе, расстояние между рядами выводов составляет 10 мм. Условное графическое обозначение микросхемы КР1095ПП1 и типовая схема включения представлены на рис.1, а назначение выводов и их буквенно-цифровые обозначения - в табл.1. В микросхеме ПМЧ используется принцип импульсного перемножения двух сигналов на основе широтно-импульсной и амплитудно-импульсной модуляции входных сигналов, пропорциональных мгновенным значениям напряжения и тока. Как известно из физики, мощность Р равна энергии W, израсходованной за единицу времени t, те. dW dt Значение потребленной энергии W выражается формулой: P{t)dt. где р(У - мгновенное значение активной мощности в момент времени t; Т - период измерения. Согласно последней формуле, значение активной мощности Р может быть получено как среднее арифметическое произведений дискретных значений напряжения U, и тока 1, в последовательной выборке по периоду измеряемого сигнала: где N - количество дискретных 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [25] 26 27 28 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
