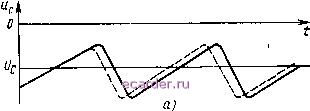

Слаботочка Книги транзйсто)? не закроется и произойдет срыв колебаний. Колебания (рис. 2.19) начинают затухать и одновременно уменьшается напряжение на емкости С вследствие разряда ее на сопротивление до тех пор, пока потенциал базы не станет больше потенциала эмиттера и схема снова возбудится. Затем процесс повторяется. Если в момент, когда возникает самовозбуждение в контуре, поступает сигнал, колебания будут начинаться с нового (большего, чем шум) уровня и поэтому рань-   Рис. 2.19. Процессы в CP с автосуперизацией: а - напряжение на емкости С; б - напряжение на контуре; постоянная составляющая коллекторного тока ше достигнут того же уровня насыщения (штриховые кривые на рис. 2.19). Сдвиг кривых влево, уменьшение соответственно этому периода и увеличение частоты суперизации будут тем больше, чем больше уровень сигнала на входе. Зависимость среднего значения тока коллектора от времени представлена на рис. 2.19,в. Ток увеличивается по мере уменьшения отрицательного смещения на базе. В течение вспышек колебаний ток резко увеличивается, поэтому чем больше сигнал, а следовательно, и частота 68 суперИзцйи; тем больше среднее значение тока. Если амплитуда сигнала меняется по закону модуляции, то и ток будет меняться по этому же закону. Следовательно, в схеме одновременно происходит и детектирование. Анализ режима показывает, что ток транзистора почти не зависит от формы импульсов высокочастотных колебаний, а определяется только частотой вспышек, т. е. частотой автосуперизации. Определим период прерывистой генерации. В первом приближении можно полагать, что этот период определяется временем разряда конденсатора С на R: min)) т. е. имеет тот же порядок, что и постоянная времени RC. Напряжение суперизации пилообразное. Если на вход поступает AM сигнал, то период прерывистой генерации становится переменным и будет меняться по закону модуляции Г = Го-21п (1Ч-m sin QmaxO/2, где То - период прерывистой генерации при отсутствии внешней ЭДС; т -глубина модуляции; Qmax -макси-. мальная частота модуляции. В СР с автосуперизацией происходит детектирование, в результате которого в коллекторном токе появляется составляющая низкой частоты. Средний коллекторный ток за период прерывистой генерации равен суммарной площади под кривой коллекторного тока, поделенной на Т. Разлагая в ряд -f-sin4nax+-rSinDax+..., можно найти выражения для постоянной и переменной составляющих этого тока, а по ним и коэффициент гармоник ifer=<m(2-fm2)/8(4+m2). Значение среднего затухания необходимо выбирать для стабильного режима dp=(0,2 ... 0,3) do- Это обеспечивает достаточную устойчивость схемы и максимально возможную избирательность. Частотной характеристикой СР с автосуперизацией является характеристика резонансного контура с затуханием, равным среднему затуханию dp, т. е. затуханию регенерированного контура. Естественно, Что его Иолбса пропускания определится как n=djQ. Сверхрегенератор с автосуперизацией имеет такие же амплитудные и частотные характеристики, как и CP с независимой суперизацией, работающий в логарифмическом режиме. Таким образом, CP с автосуперизацией не может работать в линейном релиме и является одной из разновидностей CP в логарифмическом режиме. Достоинствами CP с автосуперизацией являются высокая чувствительность, простота, наличие автоматической регулировки усиления, малая чувствительность к импульсным помехам. Недостатками являются невысокая стабильность, большой уровень нелинейных искажений и наличие несколько большего, чем у других схем CP, мешающего излучения. Для борьбы с последним недостатком очень часто применяется включение каскада УРЧ до CP (на рис. 2.18 включен апериодический каскад УРЧ на транзисторе Т1). ГЛАВА 3 РАСЧЕТ СВЕРХРЕГЕНЕРАТОРОВ И ВОПРОСЫ РЕАЛИЗАЦИИ 3.1. Усиление, временные и частотные характеристики классического сверхрегенератора Временные [импульсная, переходная, Я1,2(0] и частотные [амплитудно- и фазочастотная, Si,2(jAcu)J характеристики CP определяют его параметры во временной и спектральной областях. Сверхгенератор в линейном режиме является линейной нестационарной цепью, импульсная характеристика g{t, 4) и передаточная функция К{]а>, t) подобных цепей зависят от двух аргументов. В частности, g{t, Q зависит от / и , где - текущее время, t,=t-tij, /о -момент приложения дельта-функции, а КЦа, t) -от / и ©, где со - текущая частота. Импульсную характеристику CP в рамках л-прибли-жения можно получить из (2.21), считая, что 8(0 является дельта-функцией, действующей в момент to, и, кроме того, полагая, что /2о4 [для выполнения требо-70 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [22] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 |
